SHANTUI L36-B3 PARTS CATALOG 06

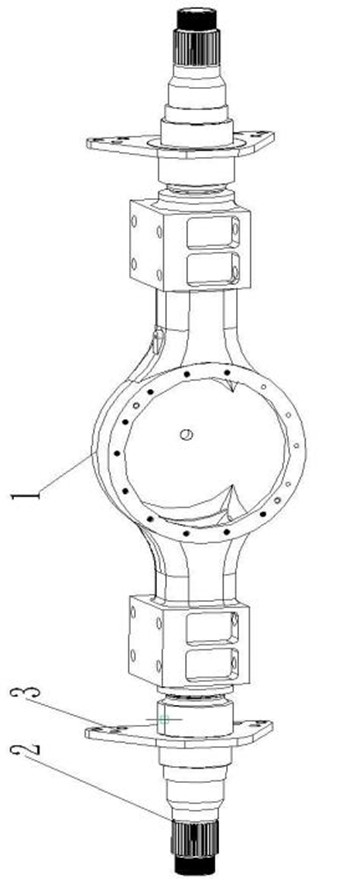

第9.3图 前桥壳总成ZL30-00-04A
FIG.9.3 Front Bridge Shell Assembly
1 |
ZL30-002 |
桥壳 |
Axle housing |
1 |
|
2 |
ZL30-007 |
半轴套管 Half shaft sleeve |
2 |
||
3 |
ZL30-023 |
制动钳固定板 Brake clamp fixing plate |
2 |

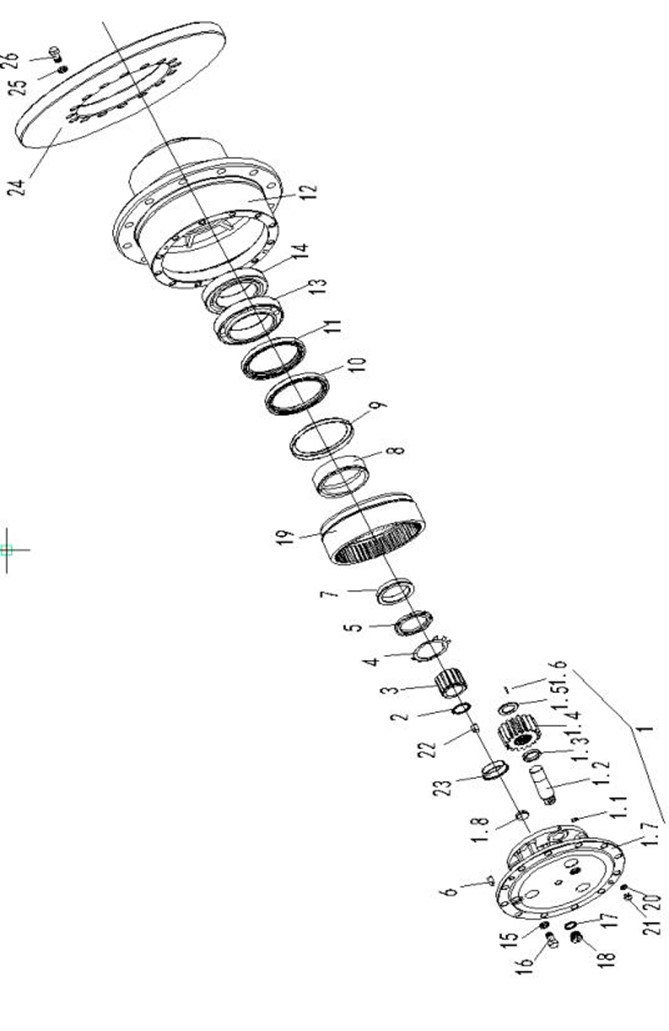

第 9.4 图 轮边减速器总成(ZL30-00-06) FIG.9.4 Wheel-side Speed Reducer Assembly
1 |
ZL30-00-02 |
行星轮架总成 |
Planet wheel frame assembly |
1 |
|
1.1 |
ZL30-056 |
螺钉M8X15 |
Nut bolt |
3 |
|
1.2 |
ZL30-030 |
行星轮轴 |
Planet wheel axis |
3 |
|
1.3 |
ZL30-028 |
行星轮垫 |
Planet wheel pad |
6 |
|
1.4 |
ZL30-017 |
行星轮 |
Planet wheel |
3 |
|
1.5 |
ZL30-029 |
滚针隔套 |
Roll the needle across the set |
3 |
|
1.6 |
ZL30-055 |
滚针6X21.8 |
Kingpin |
126 |
|
1.7 |
ZL30-006 |
行星轮架 |
Planet carrier |
1 |
|
1.8 |
ZL30-041 |
行星轮架堵 |
Block |
1 |
|
2 |
GB894.1-35 |
轴用弹性挡圈50 |
Axis with elastic retaining ring |
1 |
|
3 |
ZL30-015 |
太阳轮 |
Sun wheel |
1 |
|
4 |
ZL30-051 |
垫圈75 |
Washer |
1 |
|
5 |
ZL30-036 |
螺母M75x2 |
Nut |
2 |
|
6 |
GB119.2-12X25 |
圆柱销 |
Cylindrical pin |
2 |
|
7 |
ZL30-035 |
锥套 |
Taper sleeve |
1 |
|
8 |
ZL30-034 |
油封座圈 |
Oil seal ring |
1 |
|
9 |
ZL30-032 |
油封挡圈 |
Oil seal collar |
1 |
|
10 |
GB9877.1-B140X170X30 |
唇形密封圈 |
Gasket ring |
1 |
|
11 |
GB9877.1-B140X170X30 |
唇形密封圈 |
Gasket ring |
1 |
|
12 |
ZL30-003 |
轮毂 |
Hub |
1 |
|
13 |
GBT297-32024 |
圆锥滚子轴承 |
Taper roller bearing |
1 |
|
14 |
GBT297-32022 |
圆锥滚子轴承 |
Taper roller bearing |
12 |
|
15 |
GBT93-16-AOP |
弹簧垫圈 |
Spring washer |
12 |
|
16 |
GBT5785-M16X1.5X35 |
螺栓M16X1.5X35 |
Blot |
10.9 级 |
1 |
17 |
ZL30-045 |
密封垫圈24 |
Sealing gasket |
1 |
|
18 |
ZL30-044 |
螺塞M24X1.5 |
Plug |
1 |
|
19 |
ZL30-061 |
内齿圈 |
Annular gear |
1 |
|
20 |
ZL30-046 |
密封垫圈12 |
Sealing gasket |
1 |
|
21 |
JBZQ4450-M12X1.25X9 |
螺塞M12X1.25X9 |
Plug |
1 |
|
22 |
ZL30-040 |
限位块 |
Stop block |
1 |
|
23 |
ZL30-037 |
轴头护圈 |
Axis head protection ring |
1 |
|
24 |
ZL30-022 |
制动盘 |
Retarding disk |
1 |
第 9.4 图 轮边减速器总成(ZL30-00-06) FIG.9.4 Wheel-side Speed Reducer Assembly
25 |
GBT93-16 |
弹簧垫圈16 |
Spring washer |
16 |
|
26 |
ZL30-054 |
制动盘螺栓 |
Brake disc bolt |
16 |
