SHANTUI L36-B3 PARTS CATALOG 22

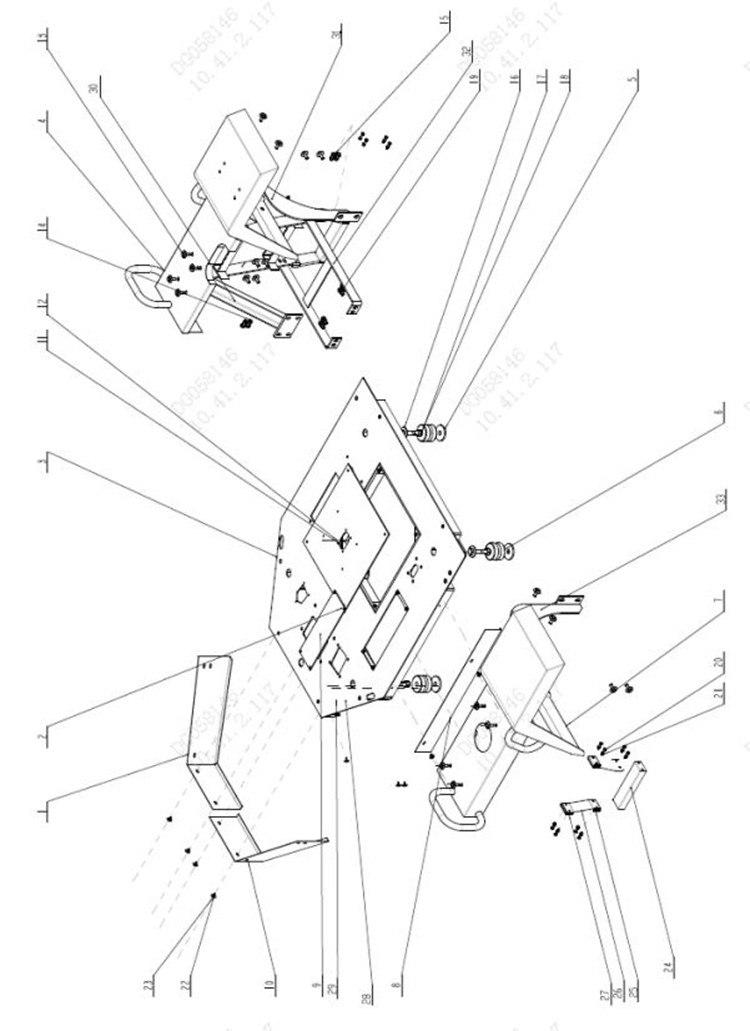

第 37 图 地板架总成
FIG.37 Floor Board Assembly
1 |
1434-51G-00005 |
右前挡板 |
Right front plate |
1 |
|
2 |
1434-51G-07000 |
板 |
Board |
1 |
|
3 |
1434-51L-01000 |
台座 |
Dado |
1 |
|
4 |
1434-51-06000 |
右踏板 |
Right pedal |
1 |
|
5 |
1455-51-00009 |
垫 |
Gasket |
8 |
|
6 |
1455-51-10000 |
减震器 |
Damper |
4 |
|
7 |
1434-51D-04000 |
左踏板 |
Left pedal |
1 |
|
8 |
1434-51-00015 |
左挡板 |
Left plate |
1 |
|
9 |
1434-51-00014 |
盖板 |
Cover board |
1 |
|
10 |
1434-51G-00004 |
左前挡板 |
Left front plate |
1 |
|
11 |
GB93-8 |
弹簧垫圈8 |
Spring washer |
24 |
|
12 |
GB5783-M8×20 |
螺栓M8×20 |
Bolt |
8 |
|
13 |
GB96.1-12 |
大垫圈12 |
Washer |
24 |
|
14 |
GB5783-M12×35 |
螺栓M12×35 |
Bolt |
20 |
|
15 |
GB97.1-12 |
平垫圈12 |
Washer |
12 |
|
16 |
GB96.1-20 |
大垫圈20 |
Washer |
4 |
|
17 |
GB5782-M20×110 |
螺栓M20×110 |
Bolt |
4 |
|
18 |
GB889.1-M20 |
锁紧螺母M20 |
Nut |
4 |
|
19 |
GB6170-M12 |
螺母M12 |
Nut |
16 |
|
20 |
GB5783-M8×35 |
螺栓M8×35 |
Bolt |
16 |
|
21 |
GB6170-M8 |
螺母M8 |
Nut |
16 |
|
22 |
GB96.1-8 |
大垫圈8 |
Washer |
12 |
|
23 |
GB5783-M8×16 |
螺栓M8×16 |
Bolt |
12 |
|
24 |
1455-51-00006 |
踏板 |
Pedal |
2 |
|
25 |
1455-51-00008 |
固定压板 |
Fixed plate |
1 |
|
26 |
1455-51-00023 |
拉带 |
Pull belt |
8 |
|
27 |
1455-51-00007 |
固定压板 |
Fixed plate |
8 |
|
28 |
1434-51-00006 |
减震垫 |
Damp gasket |
8 |
|
29 |
1434-51G-00006 |
防滑地板 |
Non slip floor |
1 |
|
30 |
1434-51-07000 |
侧支撑 |
Bracket |
1 |
|
31 |
1434-51-08000 |
右侧支撑 |
Right bracket |
1 |
|
32 |
1434-51-05000 |
下支撑 |
Bracket |
1 |
|
33 |
1434-51-04000 |
左侧支撑 |
Left bracket |
1 |

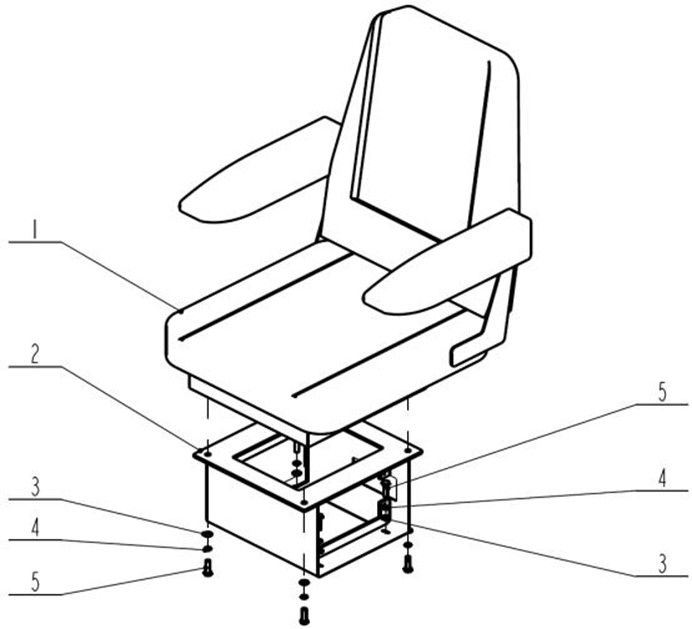

第 38 图 座椅总成
FIG.38 Seat Assembly
1 |
1434-53G-01000 |
座椅 seat |
|||
2 |
1434-53G-04000 |
支座 |
Seat bracket |
1 |
|
3 |
GB97. 1-8 |
平垫8 |
Washer |
8 |
|
4 |
GB93-8 |
弹簧垫圈8 Spring washer |
8 |
||
5 |
GB5783-M8X25 |
螺栓M8X25 |
Bolt |
8 |

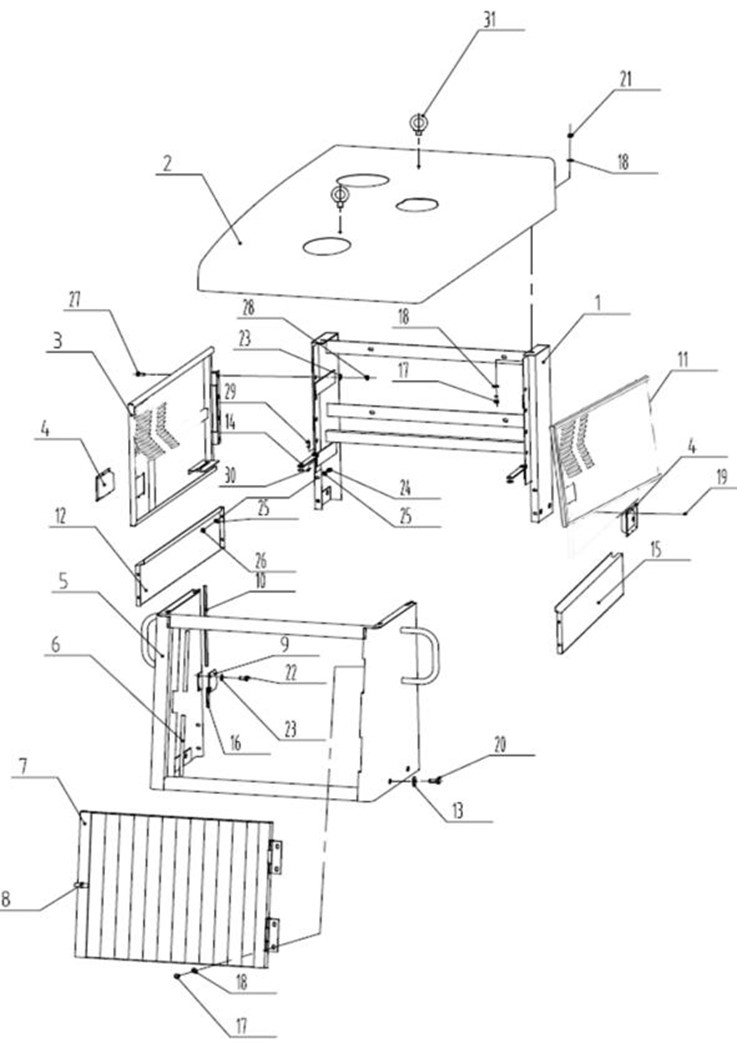

第 39 图 机罩总成
FIG.39 Engine Hood Assembly
1 |
1434-50G-01100 |
龙门架 |
Portal frame |
1 |
|
2 |
1434-50M-01000 |
上罩 |
Upper sheet |
1 |
|
3 |
1434-50G-01300 |
左侧门 |
Left door |
1 |
|
4 |
1434-50-08400 |
侧门门锁 |
Side door lock |
2 |
|
5 |
1434-50G-01400 |
后罩 |
Rear sheet |
1 |
|
6 |
1434-50G-00001 |
后门胶条 |
Rear door seal strip |
2 |
|
7 |
1434-50G-01500 |
后门总成 |
Rear door assembly |
1 |
|
8 |
1434-50G-01600 |
后门门锁 |
Rear door lock |
1 |
|
9 |
1434-50G-01001 |
后罩锁板 |
Locking plate |
2 |
|
10 |
1434-50G-00002 |
侧门胶条1 |
Side door seal strip |
2 |
|
11 |
1434-50G-01700 |
右侧门 |
Right door |
1 |
|
12 |
1434-50G-01003 |
左侧下罩 |
Left downside sheet |
1 |
|
13 |
1455-50-00014 |
垫片 |
Washer |
8 |
|
14 |
1434-50G-01800 |
侧门支撑杆 |
Side door support pole |
2 |
|
15 |
1434-50G-01004 |
右侧下罩 |
Right downside sheet |
1 |
|
16 |
1434-50G-00003 |
侧门胶条2 |
Side door seal strip |
2 |
|
17 |
GB5783-M10X25 |
螺栓M10X25 |
Bolt |
12 |
|
18 |
GB95-10 |
垫圈10 |
Washer |
23 |
|
19 |
GB12618-5X16 |
抽芯铆钉 |
Rivet |
12 |
|
20 |
GB5783-M16X35 |
螺栓M16X35 |
Bolt |
8 |
|
21 |
GB6170-M10 |
螺母M10 |
Nut |
8 |
|
22 |
GB5783-M12X25 |
螺栓M12X25 |
Bolt |
4 |
|
23 |
GB95-12 |
垫圈12 |
Washer |
12 |
|
24 |
GB5783-M8X20 |
螺栓M8X20 |
Bolt |
8 |
|
25 |
GB95-8 |
垫圈8 |
Washer |
8 |
|
26 |
GB6170-M8 |
螺母M8 |
Nut |
8 |
|
27 |
GB16674.1-M12X25 |
螺栓M12X25 |
Bolt |
8 |
|
28 |
GB6170-M12 |
螺母M12 |
Nut |
8 |
|
29 |
GB882-B8X26 |
销轴 |
Hinge pin |
2 |
|
30 |
04050-02520 |
销2.5X20 |
Cotter pin |
3 |
|
31 |
GB825-M12 |
吊装螺栓M12 |
Lifting Bolt |
2 |
