SHANTUI L36-B3 PARTS CATALOG 21

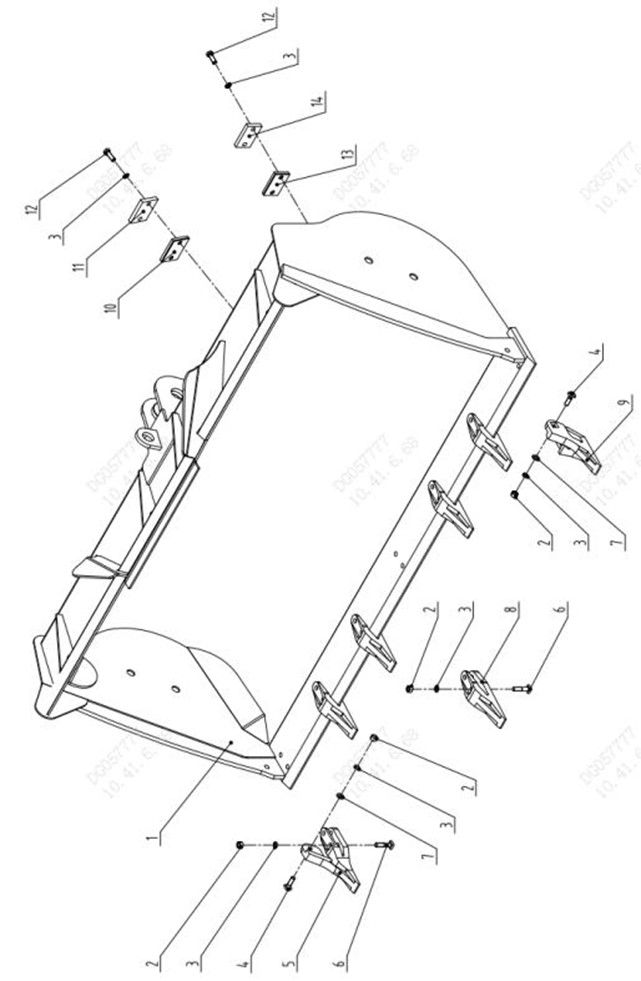

第 34 图 铲斗总成 (标准斗)
FIG.34 Bucket Assembly (standard bucket)
0 |
1434-82A-A1000 |
铲斗总成 Bucket assembly |
1 |
||
1 |
1434-82-01000 |
铲斗 |
Bucket |
1 |
|
2 |
GB6170-M16 |
螺母M16 |
Nut |
16 |
|
3 |
GB93-16 |
弹簧垫圈16 Spring washer |
24 |
||
4 |
GB8-M16X50 |
方头螺栓M16X50 Square head bolt |
2 |
||
5 |
1434-82-00022 |
斗齿(右) Bucket teeth (R) |
1 |
||
6 |
GB8-M16X70 |
方头螺栓M16X70 Square head bolt |
14 |
||
7 |
GB97.1-16 |
平垫16 |
Flat pad |
2 |
|
8 |
1434-82-00021 |
斗齿 |
Bucket teeth |
5 |
|
9 |
1434-82-00023 |
斗齿(左) Bucket teeth (L) |
1 |
||
10 |
1434-82-00004 1434-82-00005 1434-82-00006 |
调整垫 调整垫 调整垫 |
Adjustment mats Adjustment mats Adjustment mats |
6 6 4 |
|
11 |
1434-82-00007 |
压板 |
Platen |
2 |
|
12 |
GB5783-M16X45 |
螺栓M16X45 Bolt |
8 |
||
13 |
1434-82-00008 1434-82-00009 1434-82-00010 |
调整垫 调整垫 调整垫 |
Adjustment mats Adjustment mats Adjustment mats |
6 6 4 |
|
14 |
1434-82-00011 |
压板 |
Platen |
2 |

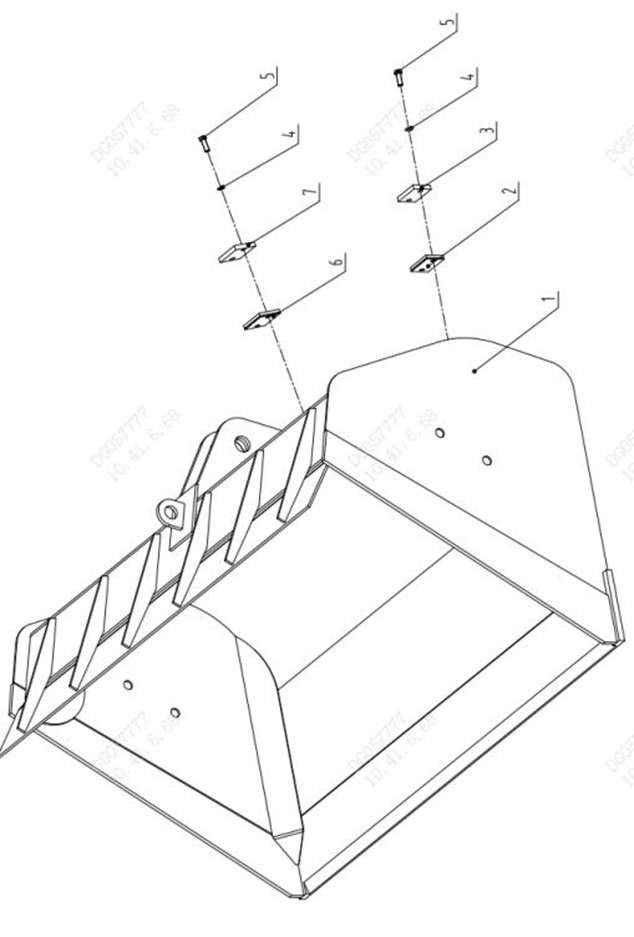

第 35 图 铲斗总成 (煤斗)
FIG.35 Bucket Assembly (coal bucket)
0 |
1434-82A-A2000 |
铲斗总成 Bucket assembly |
1 |
||
1 |
1434-82-02000 |
铲斗 |
Bucket |
1 |
|
2 |
1434-82-00004 1434-82-00005 1434-82-00006 |
调整垫 调整垫 调整垫 |
Adjustment mats Adjustment mats Adjustment mats |
6 6 4 |
|
3 |
1434-82-00007 |
压板 |
Platen |
2 |
|
4 |
GB93-16 |
弹簧垫圈16 Spring washer |
8 |
||
5 |
GB5783-M16X45 |
螺栓M16X45 Bolt |
8 |
||
6 |
1434-82-00008 1434-82-00009 1434-82-00010 |
调整垫 调整垫 调整垫 |
Adjustment mats Adjustment mats Adjustment mats |
6 6 4 |
|
7 |
1434-82-00011 |
压板 |
Platen |
2 |

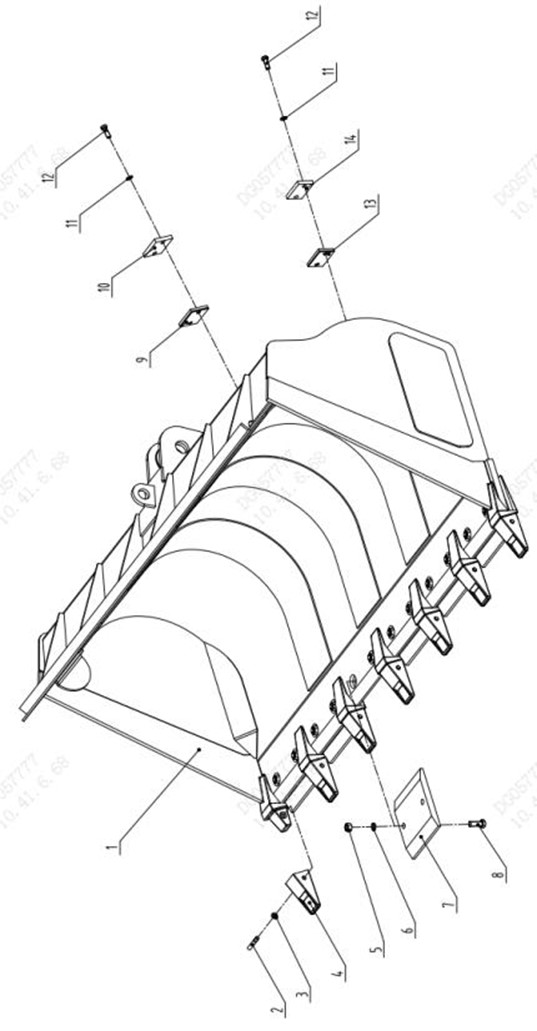

第 36 图 铲斗总成 (岩石斗)
FIG.36 Bucket Assembly (rock bucket)
0 |
1434-82A-A3000 |
铲斗总成 Bucket assembly |
1 |
||
1 |
1434-82-03000 |
铲斗 |
Bucket |
1 |
|
2 |
1434-82-00014 |
销 Pin |
7 |
||
3 |
1434-82-00015 |
卡子 |
Clip |
7 |
|
4 |
1434-82-00013 |
齿尖 |
Teeth tine |
7 |
|
5 |
GB6170-M20 |
螺母M20 |
Nut |
12 |
|
6 |
GB93-20 |
弹簧垫圈20 Spring washer |
12 |
||
7 |
1434-82-00012 |
附刃板 |
Blade |
6 |
|
8 |
GB5783-M20X55 |
螺栓M20X55 Bolt |
12 |
||
9 |
1434-82-00004 1434-82-00005 1434-82-00006 |
调整垫 调整垫 调整垫 |
Adjustment mats Adjustment mats Adjustment mats |
6 6 4 |
|
10 |
1434-82-00007 |
压板 |
Platen |
2 |
|
11 |
GB93-16 |
弹簧垫圈16 Spring washer |
8 |
||
12 |
GB5783-M16X45 |
螺栓M16X45 Bolt |
8 |
||
13 |
1434-82-00008 1434-82-00009 1434-82-00010 |
调整垫 调整垫 调整垫 |
Adjustment mats Adjustment mats Adjustment mats |
6 6 4 |
|
14 |
1434-82-00011 |
压板 |
Platen |
2 |
