SHANTUI L36-B3 PARTS CATALOG 20

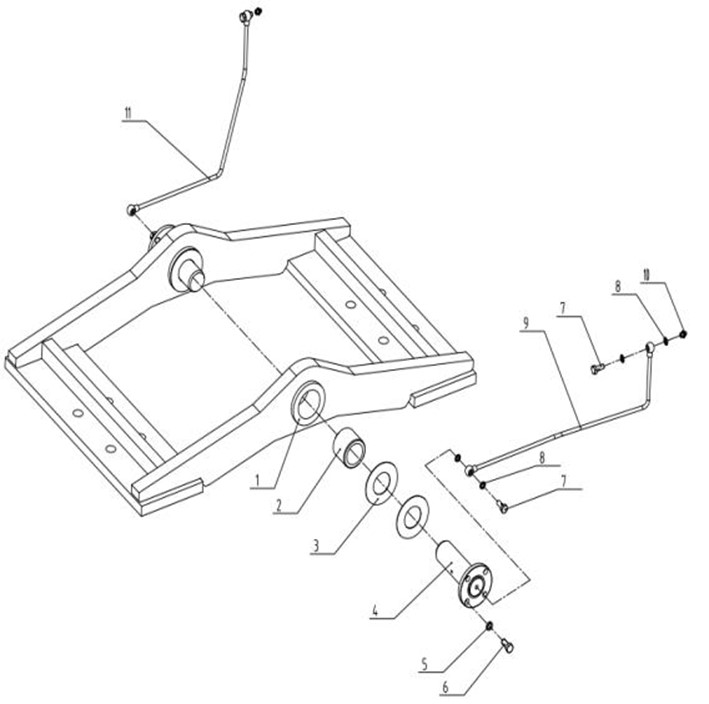

第31图 摇摆架总成
FIG.31 Swing Frame Assembly
1 |
1434-30-06000 |
摇摆架 Swing stand |
1 |
||
2 |
1434-30-00012 |
轴套 |
Bushing |
2 |
|
3 |
1434-30-00011 |
调整垫 Adjustment mats |
4 |
||
4 |
1434-30-19000 |
摇摆架轴 Swing frame shaft |
2 |
||
5 |
GB93-12 |
弹簧垫圈12 Spring washer |
8 |
||
6 |
GB5783-M12X25 |
螺栓M12X25 Bolt |
8 |
||
7 |
1455-30-00002 |
铰接螺栓 Articulated bolt |
4 |
||
8 |
07303-01016 |
密封垫圈10 Sealing washer |
8 |
||
9 |
1434-30-16000 |
前黄油管 Front butter tube |
1 |
||
10 |
07020-01021 |
加油杯M10X1 Refueling cup |
2 |
||
11 |
1434-30-15000 |
后黄油管 Rear butter tube |
1 |

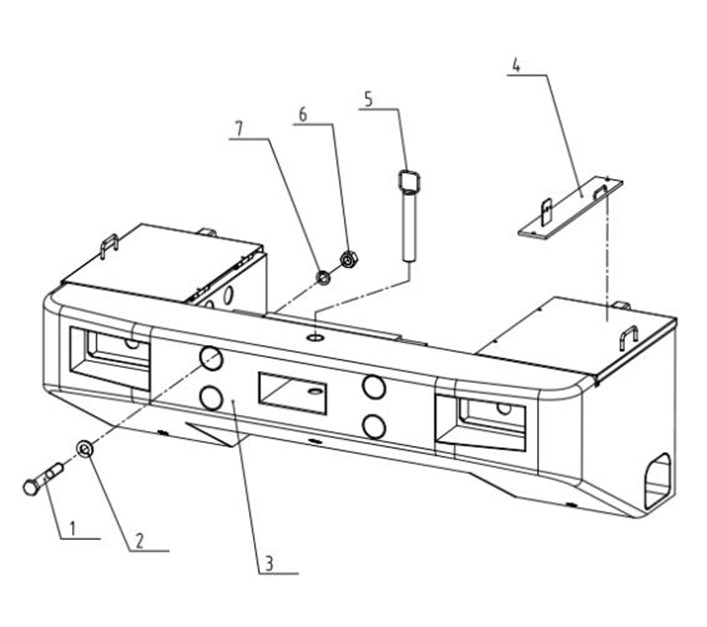

第 32 图 配重铁
FIG.32 Counterweight
1 |
GB5782-M30X200 |
螺栓M30X200 Bolt |
4 |
||
2 |
1434-85-00001 |
平垫 |
Washer |
4 |
|
3 |
1434-85H-01000 |
配重铁 Counterweight iron |
1 |
||
4 |
1434-85-04000 |
压板 |
Plate |
1 |
|
5 |
1434-85-02000 |
牵引销 |
Traction pin |
1 |
|
6 |
GB6170-M30 |
螺母M30 |
Nut |
4 |
|
7 |
GB93-30 |
弹簧垫圈30 Spring washer |
4 |

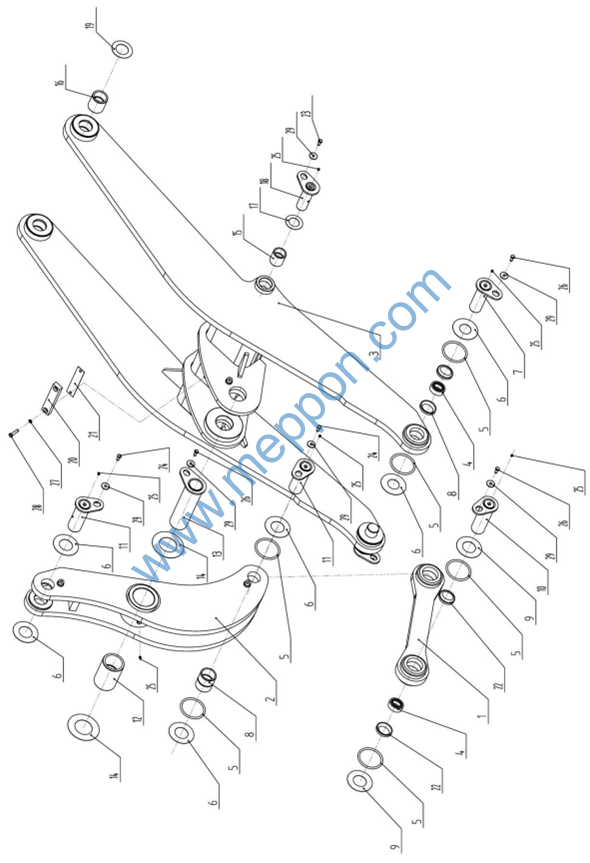

第 33 图 工作装置
FIG.33 Equipment
1 |
1434-81-02000 1434-81-20000 |
连杆(加长臂) Connecting rod(for extend arm) 连杆(长臂金刚) Connecting rod(for long arm king) |
1 1 |
|||
2 |
1434-81-03000 1434-81-21000 |
摇臂(加长臂) 摇臂(长臂金刚) |
Rocker arm(for extend arm) Rocker arm(for long arm king) |
1 1 |
||
3 |
1434-81-01000 1434-81-19000 |
动臂(加长臂) 动臂(长臂金刚) |
Movable arm(for extend arm) Movable arm(for long arm king) |
1 1 |
||
4 |
1434-81-12000 |
关节轴承 |
Bearing |
3 |
||
5 |
1434-81-00004 |
防尘圈 |
Dustproof ring |
8 |
||
6 |
1434-81-00006 |
调整垫 |
Adjusting pad |
14 |
||
7 |
1434-81-13000 |
铲斗下轴 Shaft assembly |
2 |
|||
8 |
1434-81-00005 |
挡盖 |
Stop cover |
4 |
||
9 |
1434-81-00006 |
调整垫 |
Adjusting pad |
4 |
||
10 |
1434-81-11000 |
铲斗上轴 Shaft assembly |
1 |
|||
11 |
1434-81-14000 |
摇臂轴 Shaft assembly |
2 |
|||
12 |
1434-81-00007 |
摇臂中轴套 Shaft sleeve |
1 |
|||
13 |
1434-81-15000 |
摇臂中轴 Shaft assembly |
1 |
|||
14 |
1434-81-00008 |
调整垫 |
Adjusting pad |
4 |
||
15 |
1434-81-00009 |
动臂中销衬套 Shaft sleeve |
2 |
|||
16 |
1434-81-00013 |
动臂后销衬套 Shaft sleeve |
2 |
|||
17 |
1434-81-00011 |
调整垫 |
Adjusting pad |
4 |
||
18 |
1434-81-16000 |
连接叉轴 Shaft assembly |
2 |
|||
19 |
1434-81-00014 |
调整垫 |
Adjusting pad |
4 |
||
20 |
1434-81-00017 1434-81-00021 |
限位块 限位块(长臂金刚) |
Limited block Limited block(for long arm king) |
1 1 |
||
21 |
1434-81-00015 1434-81-00016 1434-81-00019 1434-81-00020 |
调整垫 调整垫 调整垫(长臂金刚) 调整垫(长臂金刚) |
Adjusting washer Adjusting washer Adjusting pad(for long arm king) Adjusting pad(for long arm king) |
1 1 1 1 |
||
22 |
1434-81-00002 |
挡盖 |
Stop cover |
2 |
||
23 |
GB5783-M16X30 |
螺栓M16X30 Bolt |
2 |
|||
24 |
GB5783-M16X40 |
螺栓M16X40 Bolt |
2 |
|||
25 |
07020-01021 |
油杯M10X1 Oil cup |
8 |
|||
26 |
GB5783-M16X35 |
螺栓M16X35 Bolt |
4 |
|||
27 |
GB93-12 |
弹簧垫圈12 Spring washer |
2 |
|||
28 |
GB5783-M12X40 |
螺栓M12X40 Bolt |
2 |
|||
29 |
GB96.1-16 |
垫圈16 |
Washer |
8 |
