SHANTUI L36-B3 PARTS CATALOG 19

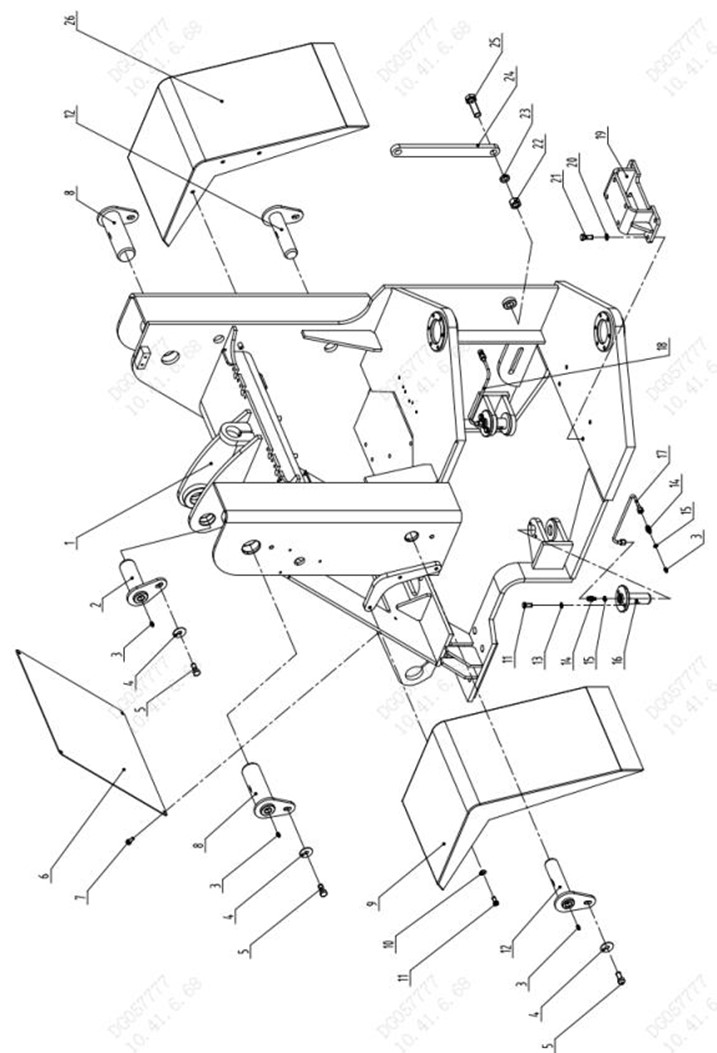

第 28 图 前车架总成
FIG.28 Front Frame Assembly
1 |
1434-30D-01000 |
前车架 |
Front frame |
1 |
||
1 |
1434-30D-02000 |
前车架(先导) |
Front frame (pilot) |
1 |
||
2 |
1434-30-10000 |
翻斗缸轴 |
Tipping cylinder rod |
1 |
||
3 |
07020-01021 |
加油杯M10X1 |
Refueling cup |
7 |
||
4 |
GB96.1-16 |
平垫16 |
Flat pad |
5 |
||
5 |
GB5783-M16X35 |
螺栓M16X35 |
Bolt |
5 |
||
6 |
1434-30-12000 |
前盖板 |
Front cover |
1 |
||
7 |
GB16674.1-M10X20 |
螺栓 M10X20 |
Bolt |
4 |
||
8 |
1434-30-09000 |
大臂轴 |
Boom shaft |
2 |
||
9 |
1434-30D-03000 |
前左挡泥板 |
Front left mudguard |
1 |
||
10 |
GB97.1-12 |
平垫 12 |
Flat pad |
6 |
||
11 |
GB5783-M12X25 |
螺栓M12X25 |
Bolt |
10 |
||
12 |
1434-30-11000 |
举升缸轴 |
Lifting cylinder shaft |
2 |
||
13 |
GB93-12 |
弹簧垫圈12 |
Spring washer |
4 |
||
14 |
1434-30-00013 |
接头体 |
Joint body |
4 |
||
15 |
07303-01016 |
密封垫圈10 |
Sealing washer |
4 |
||
16 |
1434-30-18000 |
转向缸轴 |
Steering cylinder shaft |
2 |
||
17 |
1434-30-17000 |
前左黄油管 |
Front left butter pipe |
1 |
||
18 |
1434-30-14000 |
前右黄油管 |
Front right butter pipe |
1 |
||
19 |
1434-30D-06000 |
轴承座支架 |
Bearing bracket |
1 |
||
20 |
GB93-14 |
弹簧垫圈14 |
Spring washer |
4 |
||
21 |
GB5783-M14X35 |
螺栓M14X35 |
Bolt |
4 |
||
22 |
GB6170-M24 |
螺母M24 |
Nuts |
2 |
||
23 |
GB93-24 |
弹簧垫圈24 |
Spring washer |
2 |
||
24 |
1434-30-00002 |
锁止板 |
Locking plate |
1 |
||
25 |
GB5783-M24X80 |
螺栓M24X80 |
Bolt |
2 |
||
26 |
1434-30D-05000 |
前右挡泥板 |
Front right fender |
1 |

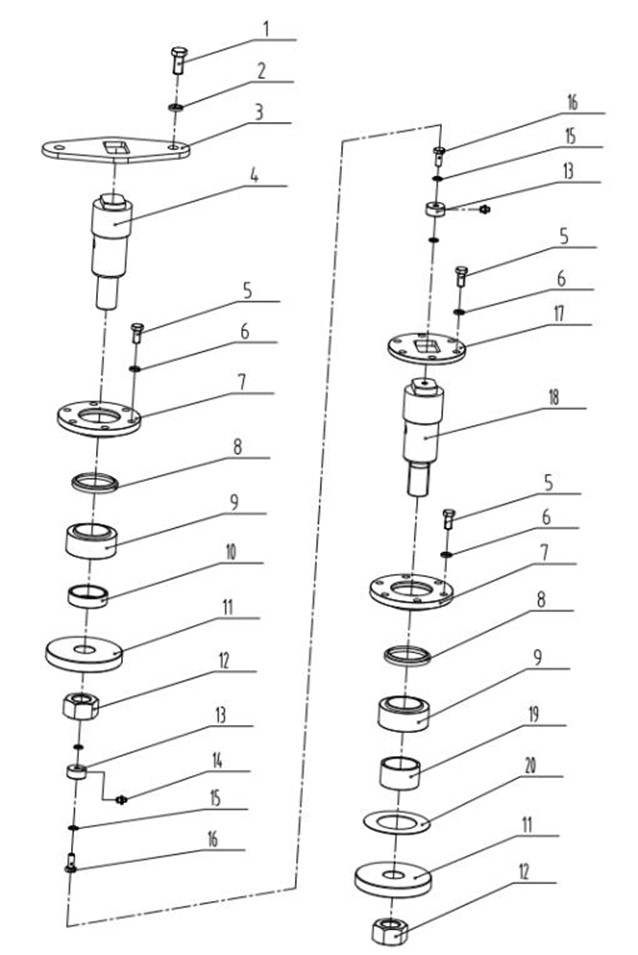

第29图 铰接总成
FIG.29 Hinge Assembly
1 |
GB5783-M16X30 |
螺栓M16X30 Bolt |
2 |
||
2 |
GB93-16 |
弹簧垫圈16 Spring washer |
2 |
||
3 |
1434-30-00007 |
上铰接轴压盘 Upper hinge axle pressure plate |
1 |
||
4 |
1434-30-00006 |
上铰接轴 Hinged shaft |
1 |
||
5 |
GB5783-M12X25 |
螺栓M12X25 Bolt |
18 |
||
6 |
GB93-12 |
弹簧垫圈12 Spring washer |
18 |
||
7 |
1434-30-00005 |
定位盘 Positioning disk |
2 |
||
8 |
1434-30-00014 |
防尘圈 |
Dust ring |
2 |
|
9 |
1434-81-12000 |
关节轴承 Articulated bearing |
2 |
||
10 |
1434-30-00004 |
定位套 Positioning sleeve |
1 |
||
11 |
1434-30-00003 |
圆盘 |
Bisc |
2 |
|
12 |
GB6182-M36 |
锁紧螺母M36 Fasten the screw nut |
2 |
||
13 |
1455-30-00016 |
丝座 |
Silk seat |
2 |
|
14 |
07020-01021 |
加油杯M10X1 Refueling cup |
2 |
||
15 |
07303-01016 |
密封垫圈10 Sealing washer |
4 |
||
16 |
1455-30-00002 |
铰接螺栓 Articulated bolt |
2 |
||
17 |
1434-30-00008 |
下铰接轴压盘 Lower hinge axle pressure plate |
1 |
||
18 |
1434-30-00010 |
下铰接轴 Lower hinge axis |
1 |
||
19 |
1434-30-00009 |
定位套 Positioning sleeve |
1 |
||
20 |
1434-81-00014 |
调整垫 Adjustment mats |
3 |

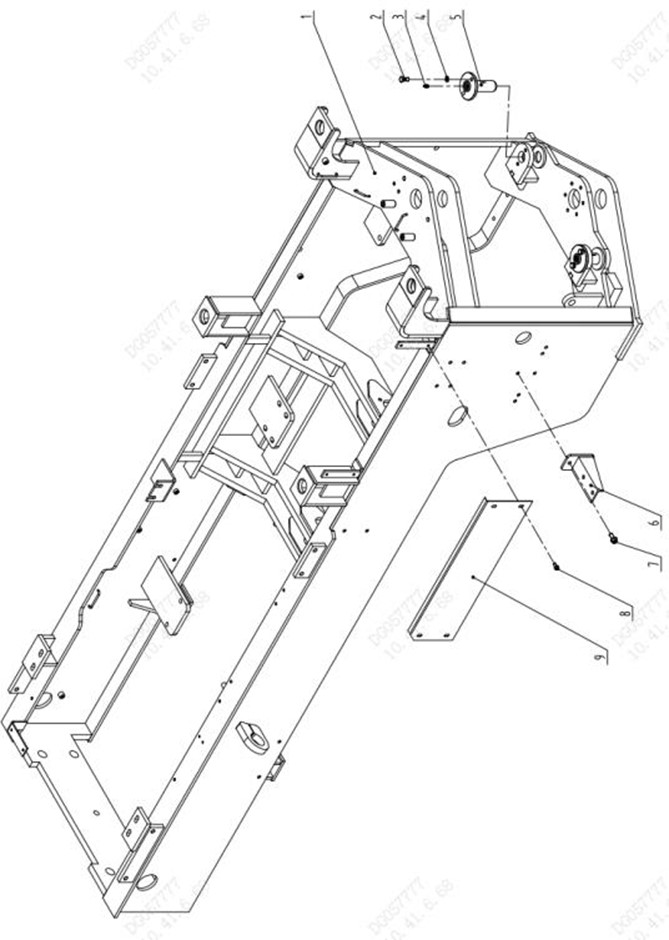

第 30 图 后车架总成
FIG.30 Rear Frame Assembly
1 |
1434-30L-01000 |
后车架 Rear frame |
1 |
||
2 |
GB5783-M12X25 |
螺栓M12X25 Bolt |
4 |
||
3 |
07020-01021 |
加油杯M10X1 Refueling cup |
2 |
||
4 |
GB93-12 |
弹簧垫圈12 Spring washer |
4 |
||
5 |
1434-30-18000 |
转向缸轴 Steering cylinder shaft |
2 |
||
6 |
1434-30G-08000 |
加力泵支架 A force pump bracket |
1 |
||
7 |
GB16674.1-M12X25 |
螺栓M12X25 Bolt |
2 |
||
8 |
GB16674.1-M8X16 |
螺栓M8X16 Bolt |
4 |
||
9 |
1434-30-00001 |
防护板 |
Fenders |
1 |
