SHANTUI L36-B3 PARTS CATALOG 18

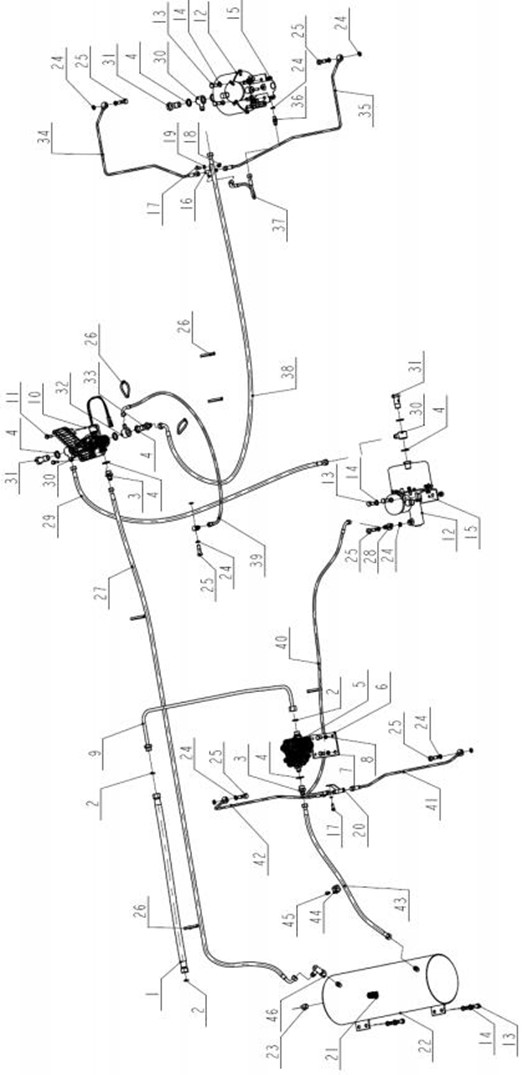

第 26 图 制动系统
FIG.26 Brake System
1 |
1434-77A-02000 |
空压机出气管 |
Air outlet pipe |
1 |
|
2 |
07303-01420 |
密封垫圈14 |
Combined washer |
3 |
|
3 |
1434-77-00002 |
接头体 |
Joint body |
2 |
|
4 |
07303-02230 |
密封垫圈22 |
Combined washer |
10 |
|
5 |
1455-77-06000 |
油水分离组合阀 |
Combined valve |
1 |
|
6 |
1434-77-00004 |
支架 |
Bracket |
1 |
|
7 |
GB5783-M12X20 |
螺栓M12X20 |
Bolt |
2 |
|
8 |
GB93-10 |
弹簧垫圈10 |
Spring washer |
2 |
|
9 |
1434-77A-01000 |
输气管总成 |
Air tube |
1 |
|
10 |
1455-77-37000 |
气制动阀 |
Air brake valve |
1 |
|
11 |
GB5783-M8X30 |
螺栓M8X30 |
Bolt |
4 |
|
12 |
1434-77-06000 |
空气加力泵 |
Air boosting pump |
2 |
|
13 |
GB5783-M12X30 |
螺栓M12X30 |
Bolt |
8 |
|
14 |
GB93-12 |
弹簧垫圈12 |
Spring washer |
8 |
|
15 |
GB6170-M12 |
螺母M12 |
Nut |
4 |
|
16 |
1434-77-05000 |
三通接头 |
T-joint |
1 |
|
17 |
GB5783-M8X20 |
螺栓M8X20 |
Bolt |
2 |
|
18 |
GB6170-M8 |
螺母M8 |
Nut |
1 |
|
19 |
GB93-8 |
弹垫8 |
Spring washer |
2 |
|
20 |
1434-77G-02000 |
三通接头 |
T-joint |
1 |
|
21 |
1455-77-10000 |
手动放水阀 |
Manual water release valve |
1 |
|
22 |
1434-77-03000 |
储气筒总成 |
Air reservoir assembly |
1 |
|
23 |
07042-70415 |
螺塞(ZG1/2) |
Screw plug |
1 |
|
24 |
07303-01218 |
密封垫圈12 |
Combined washer |
13 |
|
25 |
1455-77-00007 |
铰接螺栓 |
Articulation bolt |
6 |
|
26 |
08034-40820 |
扎带ZD200X8 |
Clip |
7 |
|
27 |
03040-175102700 |
进气管 |
Air inlet pipe |
1 |
|
28 |
1434-77-01000 |
铰接接头体 |
Joint body |
2 |
|
29 |
03040-155101250 |
后加力泵进气管 |
Air inlet hose |
1 |
|
30 |
1455-77-07000 |
铰接接头 |
Joint body |
3 |
|
31 |
1455-77-00005 |
铰接螺栓 |
Articulation bolt |
3 |
|
32 |
1434-77-20000 |
铰接接头 |
Joint body |
1 |
|
33 |
1434-77-00005 |
接头体 |
Joint body |
1 |
|
34 |
1434-77G-04000 |
前桥左刹车管 |
Front axle braking pipe(L) |
1 |
|
35 |
1434-77G-05000 |
前桥右刹车管 |
Front axle braking pipe(R) |
1 |
|
36 |
1455-77-00001 |
接头体 |
Joint body |
1 |
第 26 图 制动系统
FIG.26 Brake System
37 |
03040-257000400 |
前桥制动软管 Pipe,front axle brake |
1 |
||
38 |
03040-175102000 |
前加力泵进气管 Air inlet hose |
1 |
||
39 |
03040-057001100 |
切断阀气管 Air hose |
1 |
||
40 |
03040-257011802 |
后桥进油管 Oil pipe,rear axle inlet |
1 |
||
41 |
1434-77G-07000 |
后桥左刹车管 Rear axle braking pipe(L) |
1 |
||
42 |
1434-77G-06000 |
后桥右刹车管 Rear axle braking pipe(R) |
1 |
||
43 |
03040-155110980 |
储气筒进气管 Gas inlet hose |
1 |
||
44 |
08043-02406 |
套管夹 |
Clamp |
1 |
|
45 |
GB16674.1-M6X12 |
螺栓 M6X12 Bolt |
1 |
||
46 |
1455-77-22000 |
三通接头 T-join t |
1 |

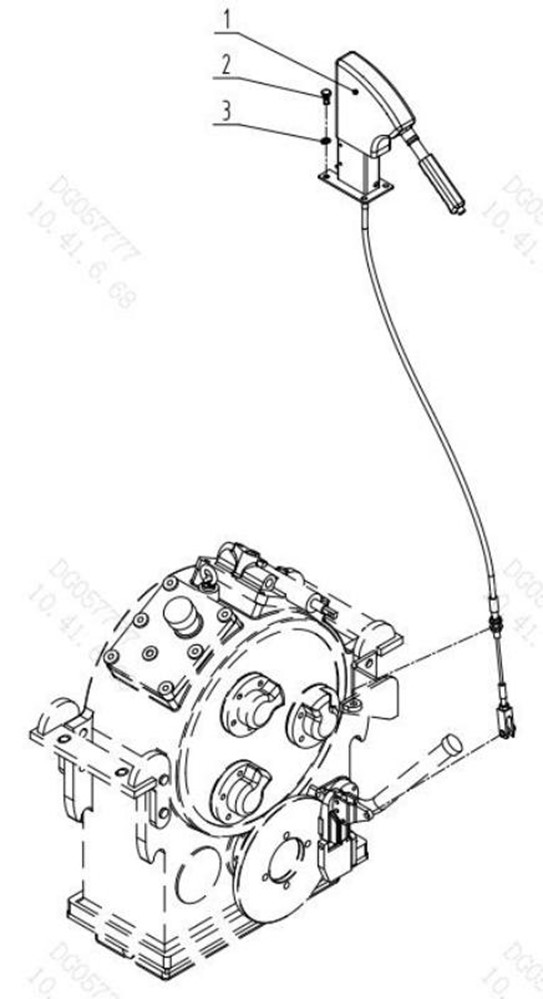

第 27 图 驻车制动系统
FIG.27 Parking Brake System
1 |
1434-17-01000 |
驻车制动软轴 Parking brake flexible shaft |
1 |
|
2 |
GB5783-M10X20 |
螺栓 M10X20 Bolt |
4 |
|
3 |
GB93-10 |
弹簧垫圈10 Spring washer |
4 |
