SHANTUI L36-B3 PARTS CATALOG 17

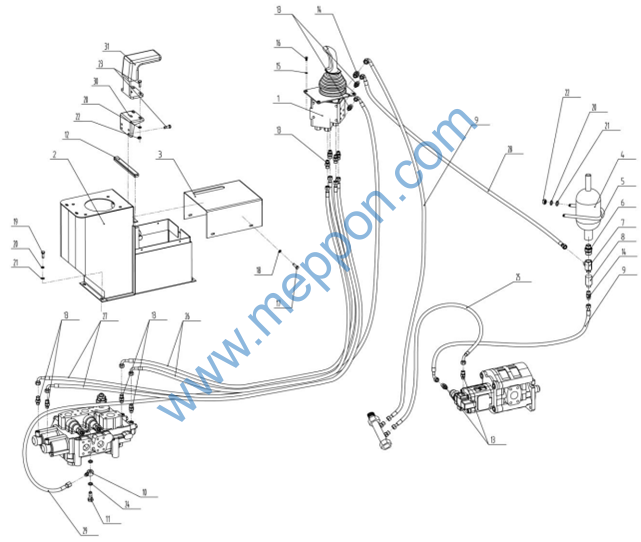

第23图 单柄先导操纵管路
FIG.23 Single Handle Pilot Control Piping
1 |
1434-26-02000 |
单柄先导阀 Single handle pilot valve |
1 |
||
2 |
1434-26-03000 |
单柄先导阀支架 Single handle Bracket |
1 |
||
3 |
1434-26-00003 |
上盖 |
Cover |
1 |
|
4 |
1455-26-04000 |
囊式蓄能器 Accmulator |
1 |
||
5 |
1455-26-00001 |
U型螺栓 U-bolt |
1 |
||
6 |
1455-26-00002 |
接头 |
Joint |
1 |
|
7 |
1455-26-05000 |
接头总成 Joint assy. |
1 |
||
8 |
1455-26-06000 |
直通单向阀 Straight check valve |
1 |
||
9 |
03040-457101350 |
先导油管 Pilot oil tube |
2 |
||
10 |
1434-26-08000 |
铰接接头 Link joint |
1 |
||
11 |
1434-26-00007 |
铰接螺栓 Link bolt |
1 |
||
12 |
1455-26-02006 |
密封条 Sealing stripe |
1 |
||
13 |
1455-26-00007 |
接头 |
Joint |
13 |
|
14 |
1455-26-00008 |
接头 |
Joint |
2 |
|
15 |
GB93-10 |
弹簧垫圈10 Spring washer |
8 |
||
16 |
GB5783-M10X20 |
螺栓M10X20 Bolt |
4 |
||
17 |
GB5783-M5X10 |
螺栓M5X10 Bolt |
4 |
||
18 |
GB97.1-5 |
平垫5 |
Washer |
8 |
|
19 |
GB5783-M8X16 |
螺栓M8X16 Bolt |
4 |
||
20 |
GB93-8 |
弹簧垫圈8 Spring washer |
12 |
||
21 |
GB97.1-8 |
平垫8 |
Washer |
6 |
|
22 |
GB6170-M8 |
螺母M8 |
Nut |
2 |
|
23 |
GB5787-M8X16 |
螺栓M8X16 Bolt |
7 |
||
24 |
07303-01420 |
密封垫圈14 Sealing ring |
2 |
||
25 |
03040-457100450 |
先导油管 Pipe |
1 |
||
26 |
03040-457101800 |
先导油管 Pipe |
2 |
||
27 |
03040-457102350 |
先导油管 Pipe |
2 |
||
28 |
03040-457102250 |
先导油管 Pipe |
1 |
||
29 |
03040-457102750 |
先导油管 Pipe |
1 |
||
30 |
1434-26-03001 |
托架 |
Bracket |
1 |
|
31 |
1434-26-03100 |
臂托 |
Arm bracket |
1 |

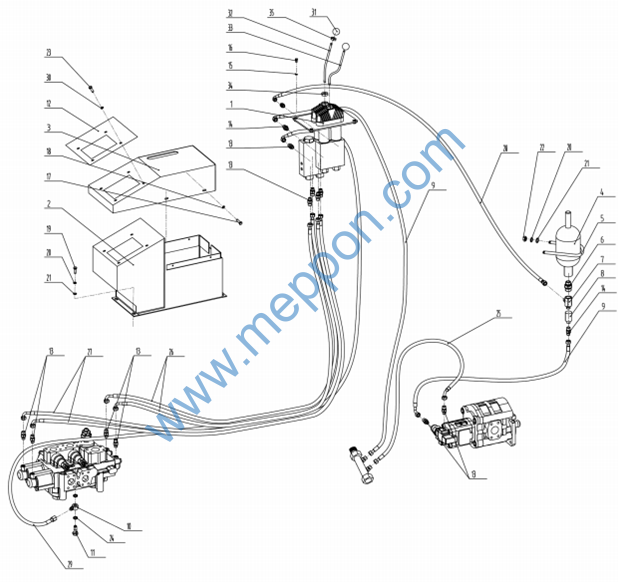

第24图 双柄先导操纵管路
FIG.24 Double Handle Pilot Control Piping
1 |
1434-26-05000 |
双柄先导阀 |
Double handle pilot valve |
1 |
|
2 |
1434-26-07000 |
双柄先导阀支架 |
Double handle Bracket |
1 |
|
3 |
1434-26-06000 |
罩盒 |
Cover box |
1 |
|
4 |
1455-26-04000 |
囊式蓄能器 |
Accmulator |
1 |
|
5 |
1455-26-00001 |
U型螺栓 |
U-bolt |
1 |
|
6 |
1455-26-00002 |
接头 |
Joint |
1 |
|
7 |
1455-26-05000 |
接头总成 |
Joint assy. |
1 |
|
8 |
1455-26-06000 |
直通单向阀 |
Straight check valve |
1 |
|
9 |
03040-457101350 |
先导油管 |
Pilot oil tube |
2 |
|
10 |
1434-26-08000 |
铰接接头 |
Link joint |
1 |
|
11 |
1434-26-00007 |
铰接螺栓 |
Link bolt |
1 |
|
12 |
1434-26-00004 |
盖板 |
Cover board |
1 |
|
13 |
1455-26-00007 |
接头 |
Joint |
13 |
|
14 |
1455-26-00008 |
接头 |
Joint |
2 |
|
15 |
GB93-10 |
弹簧垫圈10 |
Spring washer |
8 |
|
16 |
GB5783-M10X20 |
螺栓M10X20 |
Bolt |
4 |
|
17 |
GB5783-M5X10 |
螺栓M5X10 |
Bolt |
4 |
|
18 |
GB97.1-5 |
平垫5 |
Washer |
8 |
|
19 |
GB5783-M8X16 |
螺栓M8X16 |
Bolt |
4 |
|
20 |
GB93-8 |
弹簧垫圈8 |
Spring washer |
6 |
|
21 |
GB97.1-8 |
平垫8 |
Washer |
6 |
|
22 |
GB6170-M8 |
螺母M8 |
Nut |
2 |
|
23 |
GB5783-M6X12 |
螺栓M6X12 |
Bolt |
4 |
|
24 |
07303-01420 |
密封垫圈14 |
Sealing ring |
2 |
|
25 |
03040-457100450 |
先导油管 |
Pipe |
1 |
|
26 |
03040-457101450 |
先导油管 |
Pipe |
2 |
|
27 |
03040-457102000 |
先导油管 |
Pipe |
2 |
|
28 |
03040-457111900 |
先导油管 |
Pipe |
1 |
|
29 |
03040-457102400 |
先导油管 |
Pipe |
1 |
|
30 |
GB93-6 |
弹簧垫圈6 |
Spring washer |
4 |
|
31 |
1434-26-04000 |
手柄球 |
Handle ball |
2 |
|
32 |
1434-26-00005 |
举升操纵杆 |
Lifting control rod |
1 |
|
33 |
1434-26-00006 |
翻斗操纵杆 |
Tilting control rod |
1 |
|
34 |
GB6171-M12X1.25 |
螺母M12X1.25 |
Nut |
2 |
|
35 |
GB6170-M12 |
螺母M12 |
Nut |
2 |

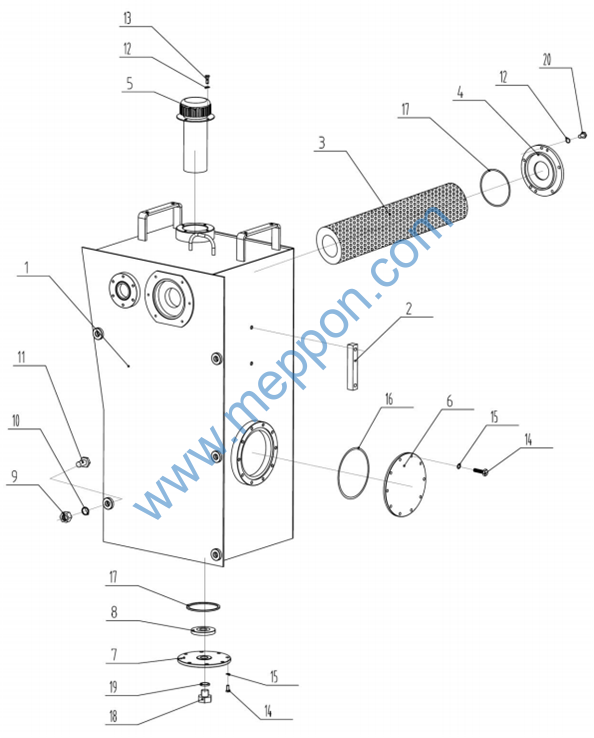

第 25 图 液压油箱总成
FIG.25 Hydraulic Tank Assembly
1 |
1434-60D-01000 |
机油箱体 Engine oil tank |
1 |
||
2 |
1455-04-04000 |
油标 |
Oil pointer |
1 |
|
3 |
1434-60-02000 |
滤油器 YLX-749A-H Oil filter |
1 |
||
4 |
1434-60-03000 |
滤网顶盖总成 Top cover |
1 |
||
5 |
1455-04-02000 |
加油滤清器 Oil-in filter |
1 |
||
6 |
1434-60-00001 |
盖 |
Cover |
1 |
|
7 |
1455-60-00001 |
法兰盘 |
Flange disc |
1 |
|
8 |
1455-60-00002 |
磁铁 |
Magnet |
1 |
|
9 |
GB6170-M16 |
螺母 M16 |
Nut |
5 |
|
10 |
GB93-16 |
弹垫 16 Spring washer |
5 |
||
11 |
GB5783-M16X55 |
螺栓 M16X55 Bolt |
5 |
||
12 |
GB93-8 |
弹垫 8 Spring washer |
9 |
||
13 |
GB5783-M8X16 |
螺栓 M8X16 Bolt |
4 |
||
14 |
GB5783-M10X25 |
螺栓 M10X25 Bolt |
18 |
||
15 |
GB93-10 |
弹垫 10 Spring washer |
18 |
||
16 |
GB1235-180X5.7 |
O 形圈 180X5.7 O-ring |
1 |
||
17 |
GB1235-140X3.1 |
O 形圈 140X3.1 O-ring |
2 |
||
18 |
JB1000-M27X2 |
螺塞 M27X2 Plug screw |
1 |
||
19 |
07303-02735 |
组合垫圈 27 Combined washer |
1 |
||
20 |
GB5783-M8X25 |
螺栓 M8X25 Bolt |
5 |
