SHANTUI L36-B3 PARTS CATALOG 16

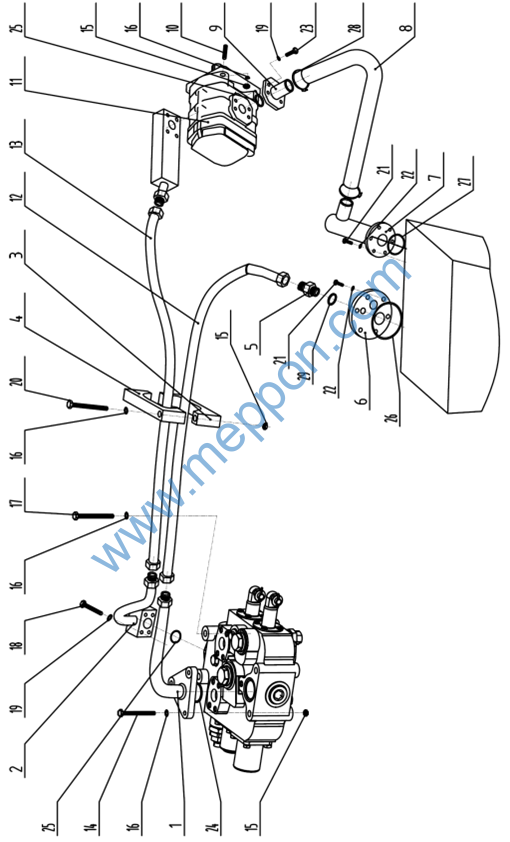

第 20 图 多路阀/工作泵管路
FIG.20 Multiple Unit Valve/Working Pump Piping
1 |
1434-62-10000 |
回油接头总成 Oil return joint assembly |
1 |
||
2 |
1434-62-06000 |
进油接头总成 Oil inlet joint assembly |
1 |
||
3 |
1434-62-05000 |
管卡 |
Tube clip |
1 |
|
4 |
1434-62-04000 |
管卡 |
Tube clip |
1 |
|
5 |
1434-62-00002 |
接头体 |
Joint |
1 |
|
6 |
1434-62-00001 |
油箱回油连接盘 Connection disc |
1 |
||
7 |
1434-62-13000 |
吸油钢管总成 Oil inlet steel tube assy. |
1 |
||
8 |
1434-62-14000 |
吸油胶管 Oil inlet hose |
4 |
||
9 |
1434-62-03000 |
工作泵吸油接头 Oil suction joint assembly |
1 |
||
10 |
1434-76-00003 |
双头螺柱 Double-screw bolt |
4 |
||
11 |
1434-76-06000 |
齿轮泵 P 反 Gearbox |
1 |
||
12 |
1434-62-12000 |
多路阀回油胶管 Oil return hose |
1 |
||
13 |
B0201-255701200 |
高压胶管 High pressure pipe |
1 |
||
14 |
GB5782-M12X140 |
螺栓M12X140 Bolt |
2 |
||
15 |
GB6170-M12 |
螺母M12 |
Nut |
10 |
|
16 |
GB93-12 |
弹垫 12 Spring washer |
10 |
||
17 |
GB5782-M12X100 |
螺栓M12X100 Bolt |
2 |
||
18 |
GB5783-M10X60 |
螺栓M10X60 Bolt |
4 |
||
19 |
GB93-10 |
弹垫10 Spring washer |
8 |
||
20 |
GB5780-M12X120 |
螺栓M12X120 Bolt |
2 |
||
21 |
GB5783-M8X25 |
螺栓M8X25 Bolt |
12 |
||
22 |
GB93-8 |
弹垫8 Spring washer |
12 |
||
23 |
GB5783-M10X30 |
螺栓M10X30 Bolt |
4 |
||
24 |
GB1235-50X3.1 |
O形圈50X3.1 O-ring |
1 |
||
25 |
07008-13375 |
O形圈37.5X3.55 O-ring |
2 |
||
26 |
GB1235-140X3.1 |
O形圈140X3.1 O-ring |
1 |
||
27 |
07008-13560 |
O形圈56X3.55 O-ring |
1 |
||
28 |
07280-05729 |
管夹 54-60 Clamp |
2 |
||
29 |
07303-04253 |
密封垫圈42 Combined washer |
1 |

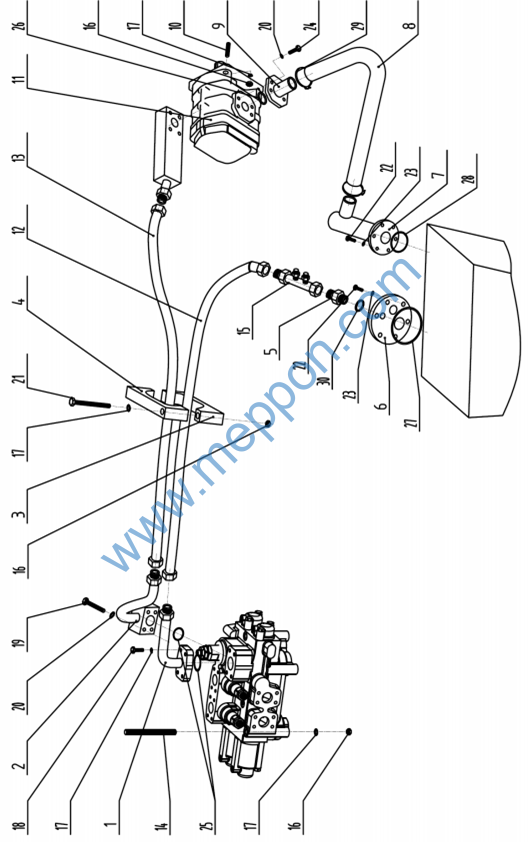

第 21 图 多路阀/工作泵管路图(先导)
FIG.21 Multiple Unit Valve/Working Pump Piping(Pilot)
1 |
1434-62-20000 |
多路阀回油钢管 |
Oil return steel tube |
1 |
|
2 |
1434-62-18000 |
多路阀进油管 |
Oil inlet steel tube |
1 |
|
3 |
1434-62-05000 |
管卡 |
Tube clip |
1 |
|
4 |
1434-62-04000 |
管卡 |
Tube clip |
1 |
|
5 |
1434-62-00002 |
接头体 |
Joint |
1 |
|
6 |
1434-62-00001 |
油箱回油连接盘 |
Connection disc |
1 |
|
7 |
1434-62-13000 |
吸油钢管总成 |
Oil inlet steel tube assy. |
1 |
|
8 |
1434-62-14000 |
吸油胶管 |
Oil inlet hose |
4 |
|
9 |
1434-62-03000 |
工作泵吸油接头 |
Oil suction joint assembly |
1 |
|
10 |
1434-76-00003 |
双头螺柱 |
Double-screw bolt |
4 |
|
11 |
1434-76-06000 |
齿轮泵 P 反 |
Gearbox |
1 |
|
12 |
1434-62-12000 |
多路阀回油胶管 |
Oil return hose |
1 |
|
13 |
B0201-255701200 |
高压胶管 |
High pressure pipe |
1 |
|
14 |
1455-62-00021 |
丝杆 |
Screw rod |
3 |
|
15 |
1434-62-19000 |
回油管接头总成 |
Oil return pipe joint |
1 |
|
16 |
GB6170-M12 |
螺母M12 |
Nut |
10 |
|
17 |
GB93-12 |
弹垫 12 |
Spring washer |
18 |
|
18 |
GB5780-M12X60 |
螺栓M12X60 |
Bolt |
2 |
|
19 |
GB5783-M10X60 |
螺栓M10X60 |
Bolt |
4 |
|
20 |
GB93-10 |
弹垫10 |
Spring washer |
4 |
|
21 |
GB5782-M12X120 |
螺栓M12X120 |
Bolt |
2 |
|
22 |
GB5783-M8X25 |
螺栓M8X25 |
Bolt |
12 |
|
23 |
GB93-8 |
弹垫8 |
Spring washer |
12 |
|
24 |
GB5783-M10X30 |
螺栓M10X30 |
Bolt |
4 |
|
25 |
07008-13425 |
O形圈42.5X3.55 |
O-ring |
2 |
|
26 |
07008-13375 |
O形圈37.5X3.55 |
O-ring |
1 |
|
27 |
GB1235-140X3.1 |
O形圈140X3.1 |
O-ring |
1 |
|
28 |
07008-13560 |
O形圈56X3.55 |
O-ring |
1 |
|
29 |
07280-05729 |
管夹 54-60 |
Clamp |
2 |
|
30 |
07303-04253 |
密封垫圈42 |
Combined washer |
1 |

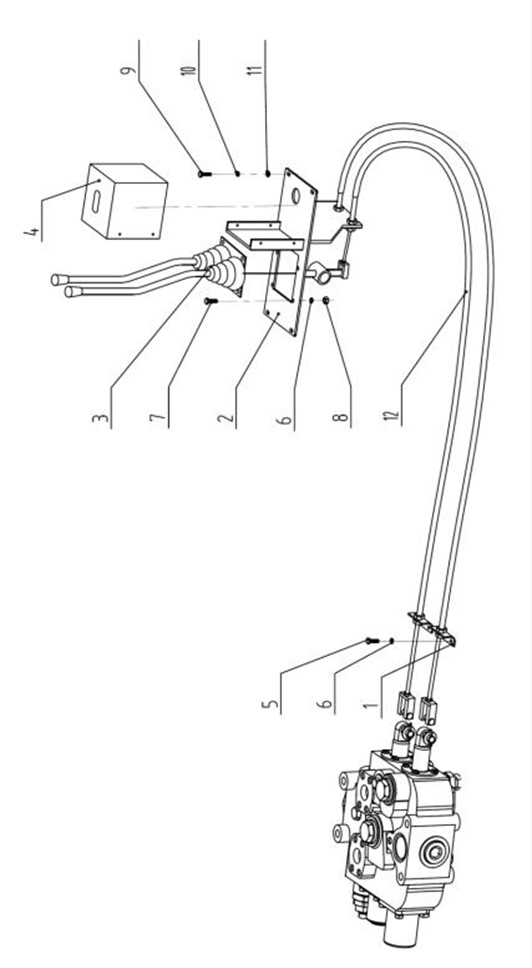

第 22 图 工作液压操纵系统 FIG.22 Working Hydraulic Control System
1 |
1434-26-00001 |
立板 |
Plate |
2 |
|
2 |
1434-26-01000 |
支架 |
Bracket |
1 |
|
3 |
1455-26-09000 |
操纵软轴总成 Flexible shaft assembly |
1 |
||
4 |
1434-26-00002 |
防护罩 Protective cover |
1 |
||
5 |
GB5783-M10X25 |
螺栓M10X25 Bolt |
4 |
||
6 |
GB93-10 |
弹垫10 Spring washer |
8 |
||
7 |
GB5783-M10X35 |
螺栓M10X35 Bolt |
4 |
||
8 |
GB6170-M10 |
螺母M10 |
Nut |
4 |
|
9 |
GB5783-M8X16 |
螺栓M8X16 Bolt |
8 |
||
10 |
GB93-8 |
弹垫8 Spring washer |
8 |
||
11 |
GB97.1-8 |
平垫8 |
Washer |
8 |
|
12 |
1455-26-0900 |
软轴 |
Flexible shaft |
2 |
