SHANTUI L36-B3 PARTS CATALOG 15

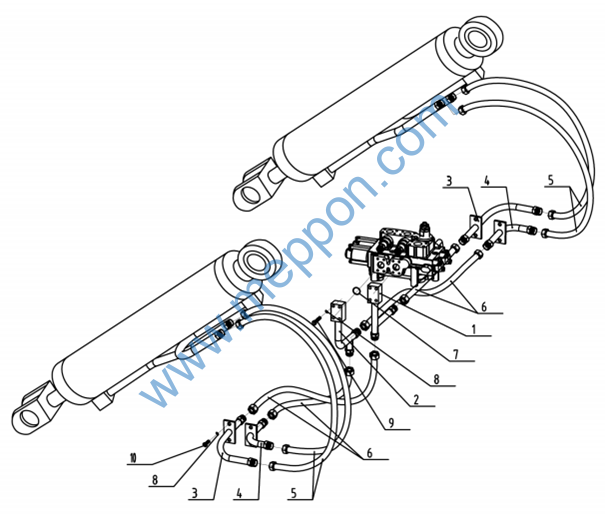

第 18 图 举升缸管路(先导)
FIG. 18 Lifting Cylinder Piping(Pilot)
1 |
1434-62-16000 |
接头总成 Joint assembly |
1 |
|
2 |
1434-62-17000 |
接头总成 Joint assembly |
1 |
|
3 |
1434-62-08000 |
钢管总成 Steel tube assembly |
2 |
|
4 |
1434-62-09000 |
钢管总成 Steel tube assembly |
2 |
|
5 |
B0201-255500952 |
高压胶管 High-pressure hose |
4 |
|
6 |
B0201-257500510 |
高压胶管 High-pressure hose |
4 |
|
7 |
07008-13375 |
O 型圈 37.5X3.55 O-ring |
2 |
|
8 |
GB93-10 |
弹垫 10 Spring washer |
16 |
|
9 |
GB5783-M10X60 |
螺栓 M10X60 Bolt |
8 |
|
10 |
GB5783-M10X25 |
螺栓 M10X25 Bolt |
8 |

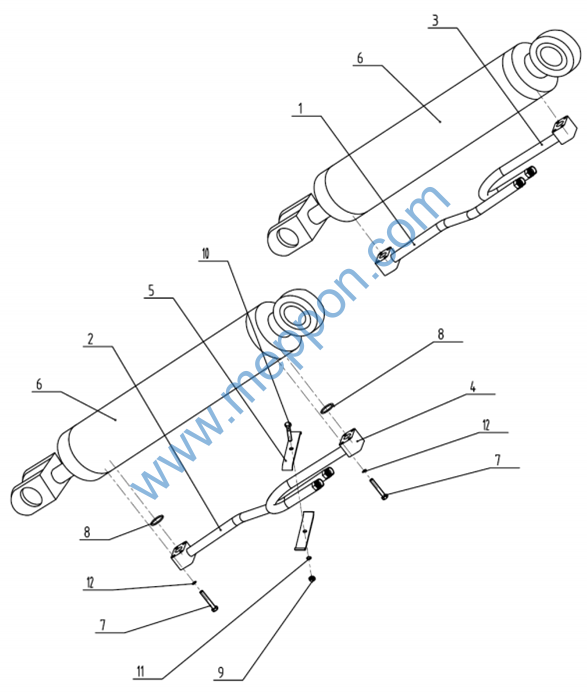

第19图 举升缸钢管
FIG. 19 Lifting Cylinder Tube
1 |
1434-81-17000 |
举升缸小腔接头(右) Joint of small cavity(R) |
1 |
||
2 |
1434-81-09000 |
举升缸小腔接头(左) Joint of small cavity(L) |
1 |
||
3 |
1434-81-18000 |
举升缸大腔接头(右) Joint of large cavity(R) |
1 |
||
4 |
1434-81-10000 |
举升缸大腔接头(左) Joint of large cavity(L) |
1 |
||
5 |
1434-81-00031 |
管卡 |
Tube clip |
4 |
|
6 |
1434-81-08000 |
举升油缸 Lifting cylinder |
2 |
||
7 |
GB5783-M8X50 |
螺栓 M8X50 Bolt |
16 |
||
8 |
07008-13224 |
O 型圈 22.4X3.55 O-ring |
4 |
||
9 |
GB6170-M10 |
螺母 M10 |
Nut |
2 |
|
10 |
GB5782-M10X50 |
螺栓 M10X50 Bolt |
2 |
||
11 |
GB93-10 |
弹簧垫圈 10 Spring washer |
18 |
||
12 |
GB93-8 |
弹簧垫圈 8 Spring washer |
18 |

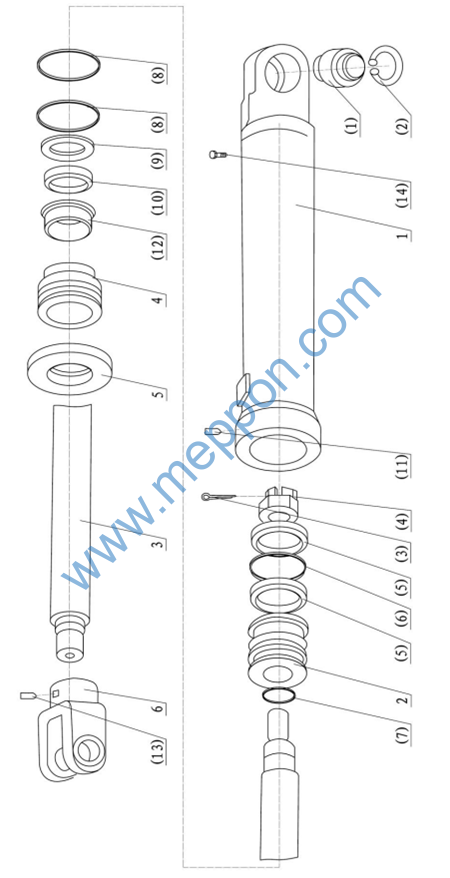

第19.1图 举升油缸 (120101)
FIG. 19.1 Lifting Cylinder
0 1 2 3 4 5 6
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) |
1434-81-08000 DZ30GⅡ125/70X835-01 DZ30GⅡ125/70X835-02 DZ30GⅡ125/70X835-03 DZ30GⅡ125/70X835-05 DZ30GⅡ125/70X835-06 1434-81-00010 1434-81-00018
GB304.5-GE50ES GB893.1-75 GB6178-M42X2-6H GB91-8X80 125X2.5X9.5 CB0123-D125 GB1235-50X3.1 GB1235-125X3.1 CB0123-D70 MA39-70X85X10 GB77-M8X8 CB0131-70X82X11 GB75-M10X30 GB5781-M8X10 |
举升油缸 缸体 活塞 活塞杆 导向套 压盖 连接叉(加长臂) 连接叉(长刚臂) |
Lifting cylinder Cylinder body Piston Piston rod Guide sleeve Press cover Clevis(for extend arm) Clevis(for long arm) |
1 1 1 1 1 1 1 1
1 2 1 1 2 1 1 2 1 1 1 1 1 4 |
|
关节轴承GE50ES 孔用弹性挡圈75 螺母M42X2-6H 开口销8X80 支承环 组合滑环D125 O形圈50X3.1 O形圈125X3.1 组合滑环D70 Y形圈70X85X10 紧定螺钉M8X8 防尘圈70X82X11 紧定螺钉M10X30 六角头螺栓 M8X10 |
Joint bearing Circlip Nut Cotter Support ring Combined ring O-ring O-ring Combined ring Y-ring Screw Dustband Screw Bolt |
