SHANTUI L36-B3 PARTS CATALOG 14

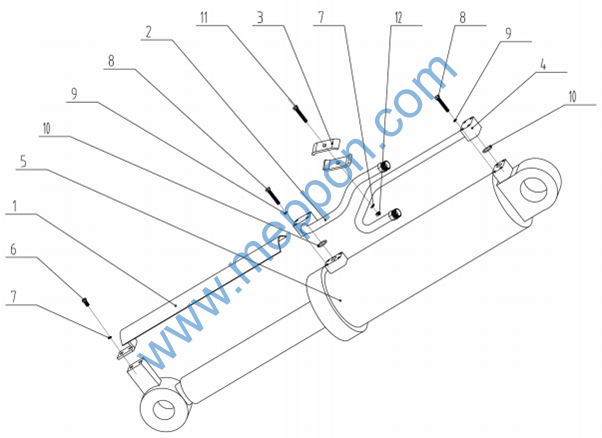

第16图 翻斗缸钢管
FIG. 16 Tipping Cylinder Tube
1 |
1434-81-04000 |
缸杆保护装置 Protective board |
1 |
||
2 |
1434-81-06000 |
钢管总成 |
Steel tube |
1 |
|
3 |
1434-81-00031 |
管卡 |
Tube clip |
2 |
|
4 |
1434-81-07000 |
钢管总成 |
Steel tube |
1 |
|
5 |
1434-81-05000 |
翻斗缸 |
Tipping cylinder |
1 |
|
6 |
GB5783-M10X20 |
螺栓M10X20 Bolt |
2 |
||
7 |
GB93-10 |
弹垫10 |
Spring washer |
4 |
|
8 |
GB5783-M8X45 |
螺栓M8X45 |
Bolt |
8 |
|
9 |
GB93-8 |
弹垫8 |
Spring washer |
8 |
|
10 |
07008-13280 |
O型圈28X3.55 O-ring |
2 |
||
11 |
GB5783-M10X50 |
螺栓M10X50 Bolt |
1 |
||
12 |
GB6170-M10 |
螺母M10 |
Nut |
1 |

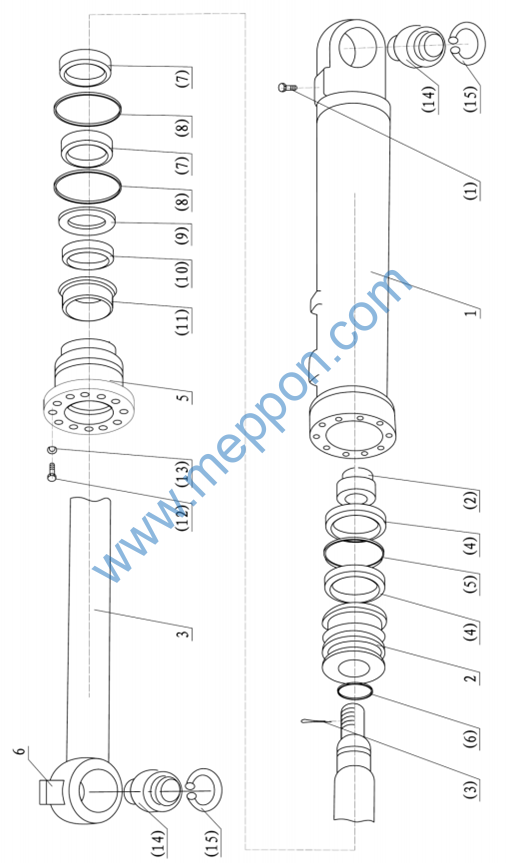

第 16.1 图 翻斗油缸(120101)
FIG. 16.1 Tipping Cylinder
0 |
1434-81-05000 |
翻斗油缸DG938-06500 |
Tipping cylinder |
1 |
1 |
DZ140/80X529-01 |
缸体 |
Cylinder body |
1 |
2 |
HSGK140/80F-Ec-02 |
活塞 |
Piston |
1 |
3 |
HSGK140/80BE-EG-03 |
活塞杆 |
Piston rod |
1 |
5 |
DZ140/80X529-03 |
端盖 |
End cover |
1 |
6 |
DZ30GII140/80X529-01 |
标尺座 |
Scale base |
1 |
(1) |
GB5782-M8x10 |
六角头螺栓M8X10 |
Bolt |
4 |
(2) |
GB6178-M48X2-6H |
开槽螺母M48X2-6H |
Nut |
1 |
(3) |
GB91-8X90 |
开口销Φ8X90 |
Split pin |
1 |
(4) |
140X135X14.8 |
支承环 |
Support ring |
2 |
(5) |
CB0123-D140 |
组合滑环D140 |
Combined ring |
1 |
(6) |
GB1235-D60X3.1 |
O形圈D60X3.1 |
O-ring |
1 |
(7) |
FCT-20 d80XD85XL20 |
导向带 |
Guaidance tape |
2 |
(8) |
GB1235-D140X3.1 |
O形圈D140X3.1 |
O-ring |
2 |
(9) |
CB0123-d80 |
组合滑环d80 |
Combined ring |
1 |
(10) |
MA39-80X95X10 |
Y形圈80X95X10 |
Y-ring |
1 |
(11) |
CB0131-80X92X11 |
防尘圈80X92X11 |
Dustband |
1 |
(12) |
GB5782-M16X45 |
六角头螺栓M16X45 |
Bolt |
10 |
(13) |
GB93- 16 |
弹簧垫圈16 |
Spring washer |
10 |
(14) |
GB304.5-GE60ES |
关节轴承GE60ES |
Joint bearing |
2 |
(15) |
GB893.1-D90 |
孔用弹性挡圈 D90 |
Circlip |
4 |

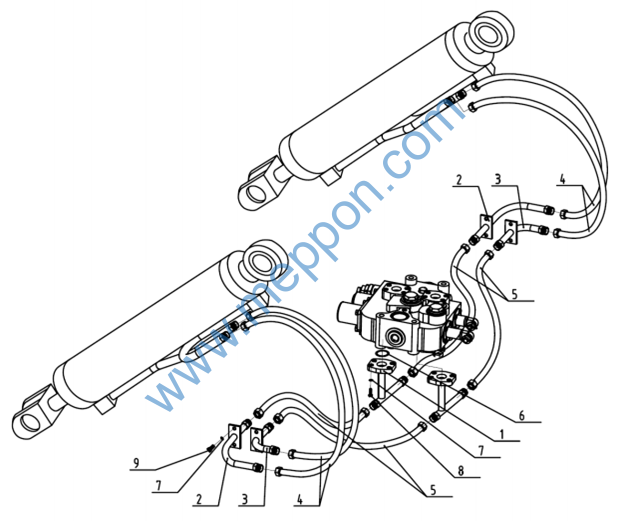

第 17 图 举升缸管路
FIG. 17 Lifting Cylinder Piping
1 |
1434-62-07000 |
接头总成 Joint assembly |
2 |
|
2 |
1434-62-08000 |
钢管总成 Steel tube assembly |
2 |
|
3 |
1434-62-09000 |
钢管总成 Steel tube assembly |
2 |
|
4 |
B0201-255500950 |
高压胶管 High-pressure hose |
4 |
|
5 |
B0201-257500510 |
高压胶管 High-pressure hose |
4 |
|
6 |
07008-13280 |
O 型圈 28X3.55 O-ring |
2 |
|
7 |
GB93-10 |
弹垫 10 Spring washer |
16 |
|
8 |
GB5783-M10X30 |
螺栓 M10X30 Bolt |
8 |
|
9 |
GB5783-M10X25 |
螺栓 M10X25 Bolt |
8 |
