SHANTUI L36-B3 PARTS CATALOG 13

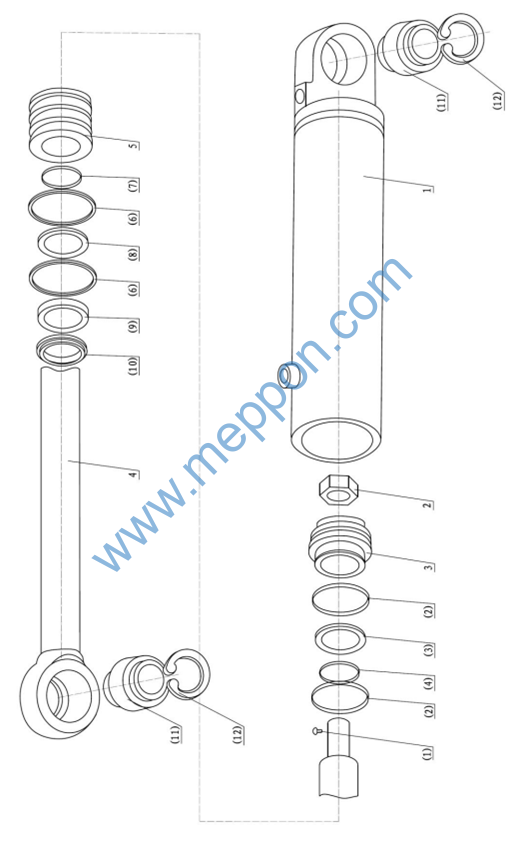

第 13.1 图 转向油缸(120101)
FIG. 13.1 Steering Cylinder
0 |
1434-76-13000 1434-76-17000 |
右转向油缸DG938-05200 左转向油缸DG938-05300 |
Steering cylinder (RH) Steering cylinder (LH) |
1 1 |
1 |
DZ80/45X339-00-01-L DZ80/45X339-00-01-R |
左缸体 右缸体 |
Left cylinder body Right cylinder body |
1 1 |
2 |
HSGXK80/45E-Ec-02 |
螺母 |
Nut |
1 |
3 |
HSGXK80/45F-Ec-03 |
活塞 |
Piston |
1 |
4 |
HSGXK80/45BE-EG-04 |
活塞杆 |
Piston rod |
1 |
5 |
HSGL80/45F-Ec-02 |
导向套 |
Guide sleeve |
1 |
(1) |
GB77-M10X10 |
内六角螺钉M10X10 |
Screw |
1 |
(2) |
80X75X9.5 |
支承环 |
Support ring |
2 |
(3) |
CB0123-D80 |
组合滑环D80 |
Combined ring |
1 |
(4) |
GB1235-D50X3.1 |
O形圈D50X3.1 |
O-ring |
1 |
(6) |
GB1235-D80X3.1 |
O形圈D80X3.1 |
O-ring |
2 |
(7) |
FCT-10 |
导向带15X2.5 |
Guidance tape |
2 |
(8) |
CB0123-D45 |
组合滑环D45 |
Combined ring |
1 |
(9) |
MA39-45X55X10 |
Y形圈45X55X10 |
Y-ring |
1 |
(10) |
CB0131-45X55X10 |
防尘圈45X55X10 |
Dustband |
1 |
(11) |
GB304.5-GE40ES |
关节轴承GE40ES |
Joint bearing |
2 |
(12) |
GB893.1-D62 |
孔用弹性挡圈D62 |
Circlip |
4 |

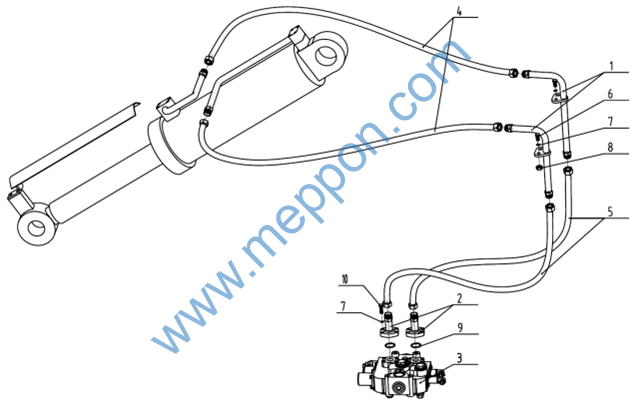

第 14 图 翻斗缸管路
FIG. 14 Tilting Cylinder Piping
1 |
1434-62-01000 |
钢管总成 Steel tube assembly |
2 |
||
2 |
1434-62-02000 |
接头总成 Joint assembly |
2 |
||
3 |
1434-62-11000 |
多路阀(DG938-06200) Multiple unit valve |
1 |
||
4 |
B0201-255500882 |
翻斗缸胶管 |
Hose |
2 |
|
5 |
B0201-255500880 |
高压胶管 |
Hose |
2 |
|
6 |
GB5783-M10X35 |
螺栓 M10X35 Bolt |
4 |
||
7 |
GB93-10 |
弹垫 10 Spring washer |
12 |
||
8 |
GB6170-M10 |
螺母 M10 |
Nut |
4 |
|
9 |
07008-13280 |
O 型圈 28X3.55 O-ring |
2 |
||
10 |
GB5783-M10X30 |
螺栓 M10X30 Bolt |
8 |

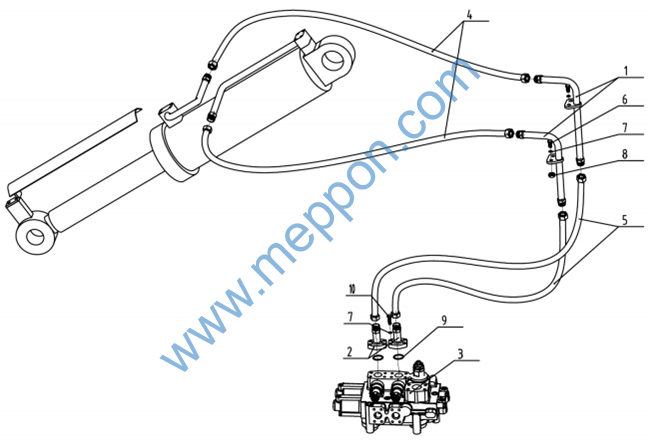

第 15 图 翻斗缸管路(先导)
FIG. 15 Tipping Cylinder Piping(Pilot)
1 |
1434-62-01000 |
钢管总成 Steel tube assembly |
2 |
||
2 |
1434-62-15000 |
接头总成 Joint assembly |
2 |
||
3 |
1455-62-34000 |
多路阀(DG958-06420) Multiple unit valve |
1 |
||
4 |
B0201-255500882 |
翻斗缸胶管 Hose |
2 |
||
5 |
B0201-255500880 |
高压胶管 |
Hose |
2 |
|
6 |
GB5783-M10X35 |
螺栓 M10X35 Bolt |
4 |
||
7 |
GB93-10 |
弹垫 10 Spring washer |
12 |
||
8 |
GB6170-M10 |
螺母 M10 |
Nut |
4 |
|
9 |
07008-13375 |
O 型圈 37.5X3.55 O-ring |
2 |
||
10 |
GB5783-M10X30 |
螺栓 M10X30 Bolt |
8 |
