SHANTUI L36-B3 PARTS CATALOG 12

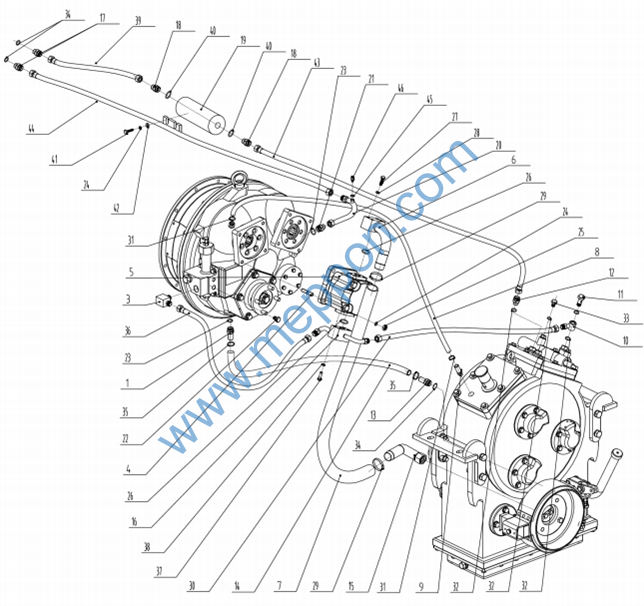

第 12 图 行车液压系统
FIG. 12 Transmission Hydraulic System
33 |
JB1000-M22X1.5 |
螺塞M22X1.5 Plug screw |
1 |
||
34 |
07303-02735 |
密封垫圈27 Sealing ring |
3 |
||
35 |
07280-03826 |
管夹34~38 Clamp |
2 |
||
36 |
B0201-157400600 |
胶管总成 Hose assembly |
1 |
||
37 |
GB5782-M8X65 |
螺栓M8X65 Bolt |
4 |
||
38 |
GB93-8 |
弹簧垫圈8 Spring washer |
4 |
||
39 |
B0201-157501152 |
散热器回油胶管 Hose assembly |
1 |
||
40 |
07303-04253 |
密封垫圈42 Sealing ring |
2 |
||
41 |
GB5783-M12X30 |
螺栓M12X30 Bolt |
2 |
||
42 |
GB97.1-12 |
垫圈12 |
Washer |
2 |
|
43 |
B0201-157501400 |
胶管总成 Hose assembly |
1 |
||
44 |
B0201-155502052 |
胶管总成 Hose assembly |
1 |
||
45 |
07303-01420 |
密封垫圈14 Sealing ring |
1 |
||
46 |
D2320-14010 |
变矩器油温传感器 Oil temperature sensor |
1 |

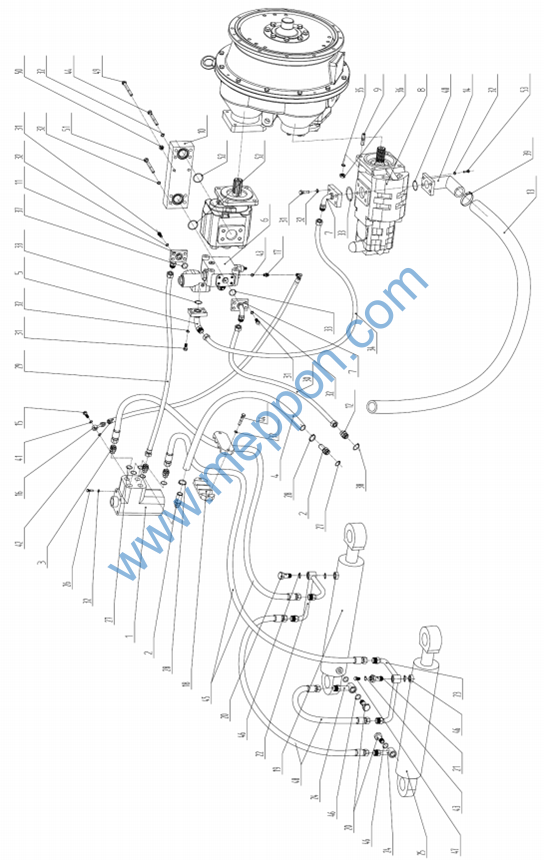

第 13 图 转向液压系统
FIG. 13 Steering Hydraulic System
1 |
1434-76-01000 |
转向器 |
Redirector |
1 |
||
2 |
1434-76-00001 |
回油接头 Oil return joint |
2 |
|||
3 |
1434-76-00002 |
转向器接头 Steering device joint |
3 |
|||
4 |
1434-76-02000 |
转向器回油胶管 Oil return hose |
1 |
|||
5 |
1434-76-03000 |
优先卸荷阀进油接头 Oil inlet joint |
1 |
|||
6 |
1434-76-04000 |
优先卸荷阀 Priority unloading valve |
1 |
|||
7 |
1434-76-05000 |
转向泵出油接头 Oil outlet joint |
1 |
|||
8 |
1434-76-06000 1434-76-18000 |
转向泵(P反) 双联齿轮泵(先导) |
Gear Pump Gear Pump(For pilot) |
1 1 |
||
9 |
1434-76-00003 |
双头螺柱 Double-screw bolt |
4 |
|||
10 |
1434-76-07000 |
连接法兰块 Flange block |
1 |
|||
11 |
1434-76-08000 |
优先卸荷阀接头 Priority unloading valve joint |
1 |
|||
12 |
1434-76-00004 |
油箱回油接头 Oil return joint |
1 |
|||
13 |
1434-76-09000 |
转向泵吸油胶管 Oil suction hose |
1 |
|||
14 |
1434-76-10000 1434-76-19000 |
转向泵吸油接头 Oil suction joint 转向泵吸油接头(先导用) Oil suction joint(For pilot) |
1 1 |
|||
15 |
1434-76-00005 |
铰接螺栓 Articulation Blot |
1 |
|||
16 |
1434-76-11000 |
转向器铰接头 Steering device link joint |
1 |
|||
17 |
1434-76-00006 |
优先卸荷阀接头 Priority unload valve joint |
1 |
|||
18 |
1434-76-12000 |
管卡 |
Clamp |
2 |
||
19 |
1434-76-13000 |
右–转向油缸 Steering Cylinder(R) |
1 |
|||
20 |
1434-76-00007 |
铰接螺栓 |
Link bolt |
3 |
||
21 |
1434-76-00008 |
铰接螺栓 |
Link bolt |
1 |
||
22 |
1434-76-14000 |
钢管总成(左) Steel tube assembly(L) |
1 |
|||
23 |
1434-76-15000 |
钢管总成(右) Steel tube assembly(R) |
1 |
|||
24 |
1434-76-16000 |
铰接接头 |
Link joint |
2 |
||
25 |
1434-76-17000 |
左–转向油缸 Steering Cylinder(L) |
1 |
|||
26 |
GB5783-M10X25 |
螺栓M10X25 Bolt |
4 |
|||
27 |
07303-02028 |
密封垫圈20 Sealing ring |
5 |
|||
28 |
07280-03423 |
套管夹 |
Clamp |
2 |
||
29 |
B0201-255200610 |
优卸阀至转向器胶管 High-pressure Hose |
1 |
|||
30 |
B0201-255500420 |
优先卸荷阀回油箱胶管 High-pressure Hose |
1 |
第 13 图 转向液压系统
FIG. 13 Steering Hydraulic System
31 |
GB5783-M10X30 |
螺栓M10X30 Bolt |
16 |
||
32 |
GB93-10 |
垫圈10 |
Washer |
34 |
|
33 |
07008-13280 |
O型圈28X3.55 O-ring |
3 |
||
34 |
B0201-257500600 |
转向泵至优卸阀胶管 High-pressure Hose |
1 |
||
35 |
GB93-12 |
垫圈12 |
Washer |
4 |
|
36 |
GB6170-M12 |
螺母M12 |
Nut |
4 |
|
37 |
07008-13236 |
O型圈23.6X3.55 O-ring |
1 |
||
38 |
07303-02735 |
密封垫圈27 Sealing ring |
1 |
||
39 |
07280-05729 |
管夹54-60 Clamp |
2 |
||
40 |
07008-13375 07008-13475 |
O型圈37.5X3.55 O-ring O型圈47.5X3.55(先导) O-ring(Pilot) |
1 1 |
||
41 |
07303-01218 |
密封垫圈12 Sealing ring |
2 |
||
42 |
B0201-157100800 |
转向器反馈胶管 High-pressure Hose |
1 |
||
43 |
07303-01420 |
密封垫圈14 Sealing ring |
2 |
||
44 |
GB5782-M10X65 |
螺栓M10X65 Bolt |
6 |
||
45 |
B0201-255401302 |
转向缸进油胶管 High-pressure Hose |
2 |
||
46 |
07303-01825 |
密封垫圈18 Sealing ring |
8 |
||
47 |
JB1000-M14X1.5 |
螺塞M14X1.5 Screw plug |
1 |
||
48 |
B0201-255400900 |
转向缸进油胶管 High-pressure Hose |
2 |
||
49 |
GB5783-M10X70 |
螺栓M10X70 Bolt |
2 |
||
50 |
GB6170-M10 |
螺母M10 |
Nut |
2 |
|
51 |
GB5782-M10X60 |
螺栓M10X60 Bolt |
4 |
||
52 |
07008-13325 |
O型圈32.5X3.55 O-ring |
2 |
||
53 |
GB70.1-M10X30 |
内六角螺栓M10X30 Bolt |
4 |
