SHANTUI L36-B3 PARTS CATALOG 24

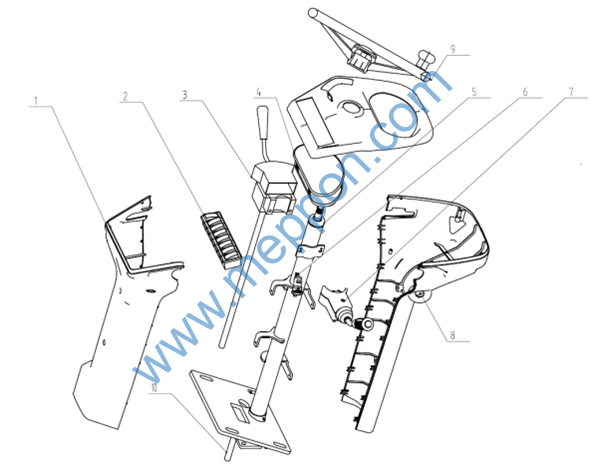

第 41.1 图 仪表台
FIG.41.1 Instrument Desk
1 |
1434-07G-01001 |
塑料壳 |
1 |
||
2 |
D2560-77020 |
八联翘板开关 Rocker switches |
1 |
||
3 |
1434-25G-01000 |
操纵软轴总成 Manipulation shaft |
1 |
||
4 |
D2211-03600 |
仪表盘面 Instrument panel |
1 |
||
5 |
1434-07G-01002 |
转向柱总成 Steering column |
1 |
||
6 |
1434-07G-01003 |
外接电源插座 Power |
1 |
||
7 |
D2561-00020 |
短臂组合开关 Combination switch |
1 |
||
8 |
D2500-00030 |
钥匙开关 |
Key |
1 |
|
9 |
1434-07G-01005 |
YS-216 方向盘 Steering wheel |
1 |
||
10 |
1434-07G-01100 |
仪表台线束 Harness |
1 |

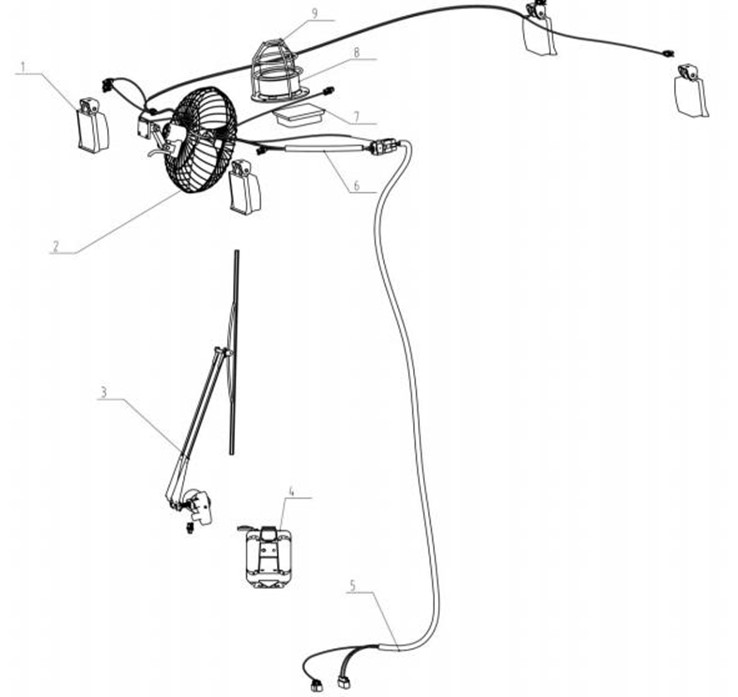

第 42 图 驾驶室电气系统
FIG.42 Electric System Of Cab
1 |
D2401-02721 |
LED工作灯 Lamp |
4 |
||
2 |
D2830-00000 |
直柄风扇(6寸) Fan |
1 |
||
3 |
D2801-06411 D2801-06401 |
刮水器 刮水器 |
Wiper Wiper |
1 1 |
|
4 |
D2810-02000 |
洗涤器壶 Sprayer |
1 |
||
5 |
1434-08G-02000 |
驾驶室立柱线束 Harness |
1 |
||
6 |
1434-08G-01000 |
驾驶室灯线束 Harness |
1 |
||
7 |
D2430-00500 |
顶灯 |
Lamp |
1 |
|
8 |
D2446-02100 |
旋转警示灯 Warning lamp |
1 |

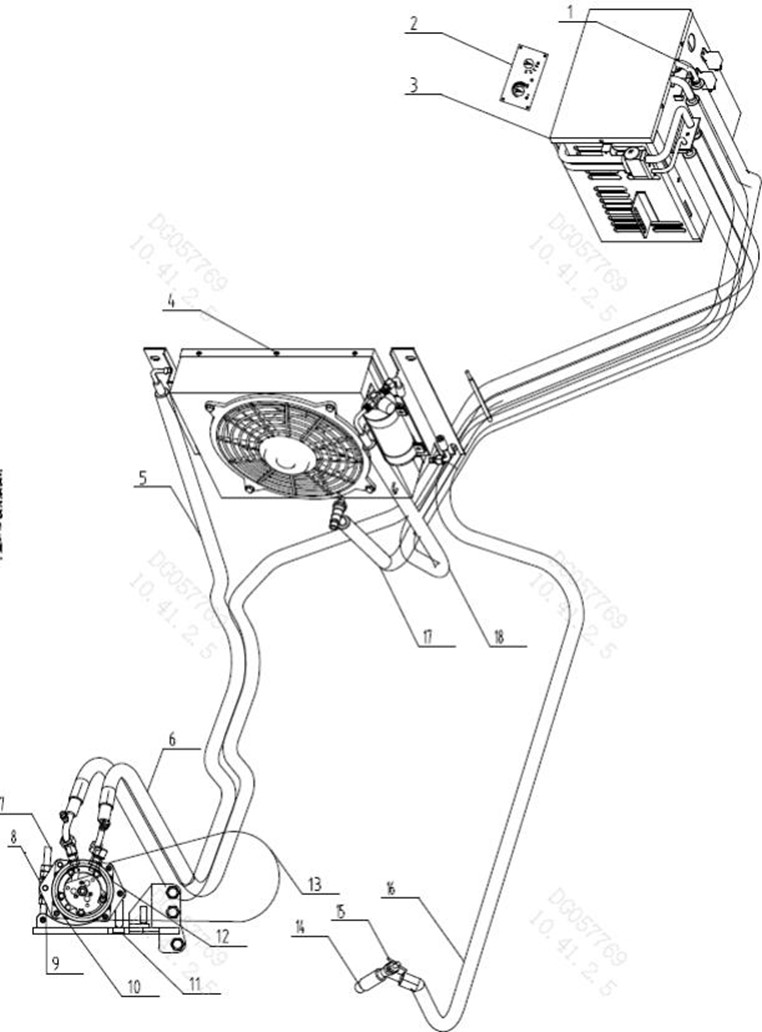

第 43 图 空调系统
FIG.43 Air-conditioningSystem
1 |
1434-58G-02000 |
连接线束 |
harness |
1 |
|
2 |
1455-58-03000 |
控制面板组件 |
Manual panel |
1 |
|
3 |
1434-58G-01000 |
蒸发器总成 |
Evaporator |
1 |
|
4 |
1434-58-03000 |
冷凝器总成 |
Condenser |
1 |
|
5 |
1434-58G-04000 |
压缩机至冷凝器胶管 |
Hose |
1 |
|
6 |
1434-58G-03000 |
蒸发器至压缩机胶管 |
Hose |
1 |
|
7 |
1455-58-00023 |
涨紧螺栓 |
Bolt |
1 |
|
8 |
1455-58-00021 |
调整块 |
Adjust Block |
1 |
|
9 |
1455-58-00022 |
固定板 |
Plate |
2 |
|
10 |
1455-58-11000 |
压缩机 |
Compressor |
1 |
|
11 |
1434-58A-05000 |
底板 |
Plate |
1 |
|
12 |
1455-58-00024 |
支撑板 |
Plate |
2 |
|
13 |
1434-58A-00003 |
皮带 |
Belt |
1 |
|
14 |
1455-58-00006 |
过渡接头 |
Hose |
1 |
|
15 |
1455-58-00002 |
水阀 |
Switch |
2 |
|
16 |
1434-58-00001 |
进水管 |
Hose |
1 |
|
17 |
1434-58-00003 |
回水管 |
Hose |
1 |
|
18 |
1455-58-06000 |
蒸发器至储液器胶管 |
Hose |
1 |
