SHANTUI L36-C3 PARTS CATALOG 04

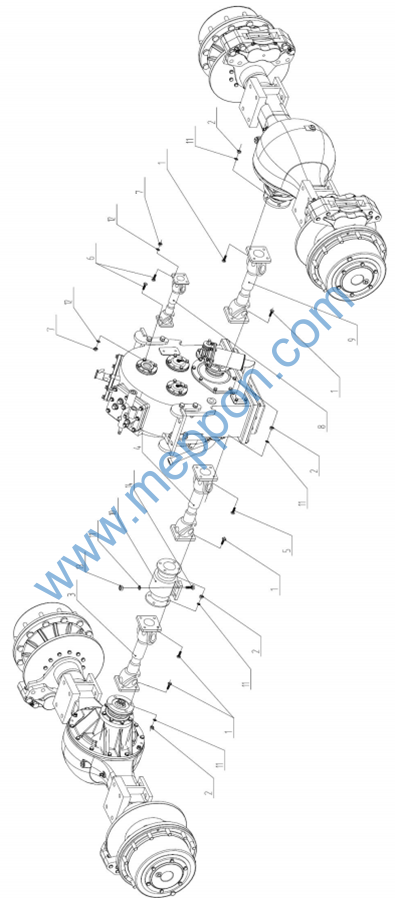

FIG.8 Drive Axle Assembly
1 |
1434-12-00001 |
螺栓M14X1.5 Blot |
ZL30GⅡ-04005 |
20 |
|
2 |
1434-12-00002 |
螺母M14X1.5 Nut |
ZL30GⅡ-04001 |
24 |
|
3 |
1434-12-01000 |
前传动轴总成 Front driving shaft assembly |
ZL30GⅡ-04200 |
1 |
|
4 |
1434-12-02000 |
中间传动轴总成 Middle driving shaft assembly |
ZL30GⅡ-04400 |
1 |
|
5 |
1434-12-00003 |
螺栓M14X1.5 Blot |
ZL30GⅡ-04002 |
4 |
|
6 |
1434-12-00004 |
螺栓M12X1.25 Blot |
ZL30GⅡ-04004 |
4 |
|
7 |
1434-12-00005 |
螺母M12X1.25 Nut |
ZL30GⅡ-04003 |
8 |
|
8 |
1434-12-03000 |
主传动轴总成 Main driving shaft assembly |
DG938Ⅲ-04500 |
1 |
|
9 |
1434-12-04000 |
后传动轴总成 Rear driving shaft assembly |
ZL30GⅡ-04600 |
1 |
|
10 |
1434-12D-05000 |
中间轴承座总成Intermediate bearing case assembly |
1 |
||
11 |
GB93-14 |
垫圈14 |
Washer |
24 |
|
12 |
GB93-12 |
垫圈12 |
Washer |
14 |
|
13 |
GB6170-M14 |
螺母M14 |
Nut |
4 |
|
14 |
GB5783-M14X50 |
螺栓M14X50 Blot |
4 |
第 9 图 驱动桥总成
FIG.9 Drive Axle Assembly
1 |
1434-18-01000 |
前驱动桥(云宇) Front driving axle |
ZL30 |
1 |
|
2 |
1434-18-02000 |
轮辋 |
Rim |
4 |
|
3 |
1434-18-03000 |
轮胎17.5-25 Tyre |
4 |
||
4 |
1434-18-04000 |
后驱动桥(云宇) Rear driving axle |
ZL30 |
1 |
|
5 |
1434-18-00001 |
螺栓M24X1.5X240 Blot |
ZL30GⅡ-04006 |
16 |
|
6 |
GB6182-M24X1.5 |
自锁螺母M24X1.5 Nut |
16 |
第 10 图 变速箱总成

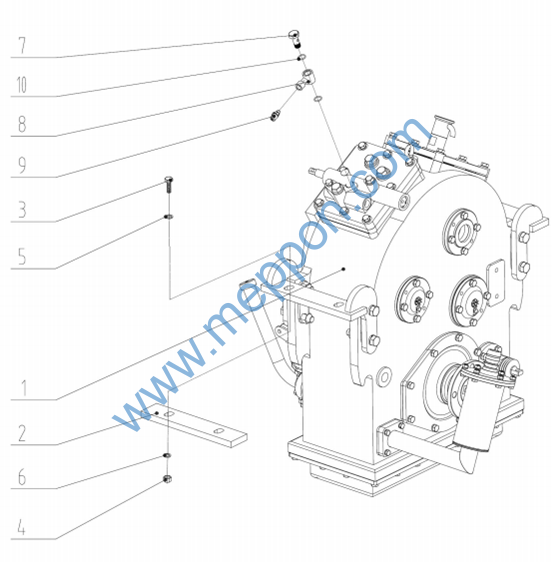

FIG. 10 Gearbox Assembly
1 |
1434-15G-01000 |
变速箱 |
Gearbox |
1 |
|
2 |
1434-15-00001 |
减震垫 |
Shock pad |
ZL30GⅡ-04007A |
2 |
3 |
GB5782-M16X80 |
螺栓M16X80 Blot |
4 |
||
4 |
GB889.1-M16 |
螺母M16 |
Nut |
4 |
|
5 |
GB95-16 |
垫圈16 |
Washer |
4 |
|
6 |
GB93-16 |
弹簧垫圈16 Washer |
4 |
||
7 |
1434-07-00001 |
铰接螺栓 |
Link bolt |
DG938H-15012 |
1 |
8 |
1434-07-04000 |
铰接接头 |
Link joint |
DG938H-15011 |
1 |
9 |
D2301-08000 |
变速压力开关 Pressure switch |
D2570-08001 |
1 |
|
10 |
07303-01016 |
密封垫圈10 Sealing ring |
2 |
