SHANTUI L36-C3 PARTS CATALOG 05

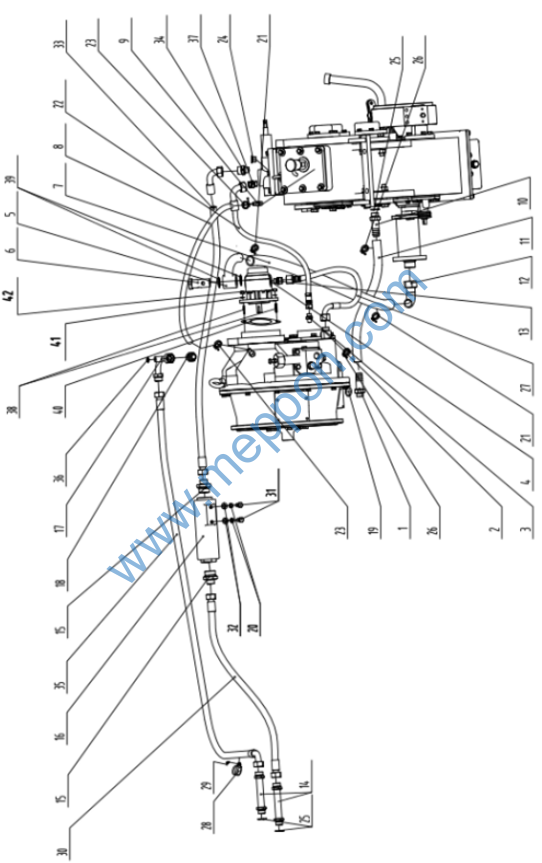

第 11 图 行车液压系统
FIG. 11 Transmission Hydraulic System
1 |
1434-75G-00012 |
回油接头 Oil return joint |
1 |
|
2 |
1434-75G-00001 |
接头体 |
Joint |
1 |
3 |
1434-75G-00002 |
接头ZG3/8-m18x1.5 Joint |
1 |
|
4 |
1434-75G-07000 |
齿轮泵 |
Gearpump |
1 |
5 |
1434-75G-05000 |
铰接接头 Link Joint |
1 |
|
6 |
1434-75G-00005 |
铰接螺栓 Link bolt |
1 |
|
7 |
1434-75G-00007 |
吸油油管 Oil suction line |
1 |
|
8 |
1434-75G-00008 |
回油管 Oil returnline |
1 |
|
9 |
1434-75-00005 |
接头体 |
Joint |
1 |
10 |
1434-75-00008 |
回油接头 Oil retune joint |
1 |
|
11 |
1434-75G-00009 |
回油管ø25 Oil return line |
1 |
|
12 |
1434-75-04000 |
过渡接头 Transition joint |
1 |
|
13 |
1434-75G-03000 |
接头GE18LM27X2EDOMDCF Joint |
1 |
|
14 |
1434-75G-02000 |
接头体 |
Joint |
1 |
15 |
1434-75G-00003 |
接头体 |
Joint |
1 |
16 |
1434-75-08000 |
回油滤芯总成 Oil filter |
1 |
|
17 |
1434-75G-01000 |
钢管总成 Steel tube assembly |
1 |
|
18 |
1434-75G-00004 |
接头体 |
Joint |
1 |
19 |
07030-02432 |
组合密封垫圈24 Combined sealing washer |
2 |
|
20 |
GB93-12 |
弹簧垫圈12 Washer |
2 |
|
21 |
07280-05026 |
管夹45~ 50 Clamp |
2 |
|
22 |
03006-13440800 |
接头软管(内径10) Connector hose |
1 |
|
23 |
07280-02523 |
管夹20~24 Clamp |
2 |
|
24 |
03212-00220 |
内六角油口堵头M22X1.5 Hexagon plug |
1 |
|
25 |
07303-02735 |
组合密封垫圈27 Combined sealing washer |
3 |
|
26 |
07280-03826 |
管夹34~ 38 Clamp |
2 |
|
27 |
03010-13660600 |
接头软管(内径16) Connector hose |
1 |
|
28 |
08043-03006 |
套管夹 Cannula clamp |
1 |
|
29 |
GB818-M6X10 |
盘头螺钉 Pan-head screw |
1 |
|
30 |
03012-13771000 |
接头软管(内径20) Connector hose |
1 |
|
31 |
GB5783-M12X30 |
螺栓M12X30 Bolt |
2 |
|
32 |
GB95-12 |
垫圈12 |
Washer |
2 |
第 11 图 行车液压系统
FIG. 11 Transmission Hydraulic System
33 |
03012-13771200 |
接头软管(内径20) |
Connector hose |
|
34 |
03206-01760 |
直通接头 |
Straight-through joint |
1 |
35 |
03012-13772100 |
接头软管(内径20) |
Connector hose |
1 |
36 |
07303-01420 |
组合密封垫圈14 |
Combined sealing washer |
2 |
37 |
03206-01460 |
端直通接头 |
Straight-through joint |
1 |
38 |
GB899-M10X50 |
双头螺柱M10X50 |
Stud |
2 |
39 |
07303-03342 |
组合密封垫圈33 |
Combined sealing washer |
2 |
40 |
1434-75G-00010 |
垫 |
Spacer |
1 |
41 |
GB6170-M10 |
螺母M10 |
Nut |
2 |
43 |
GB93-10 |
垫圈 10 |
Washer |
2 |

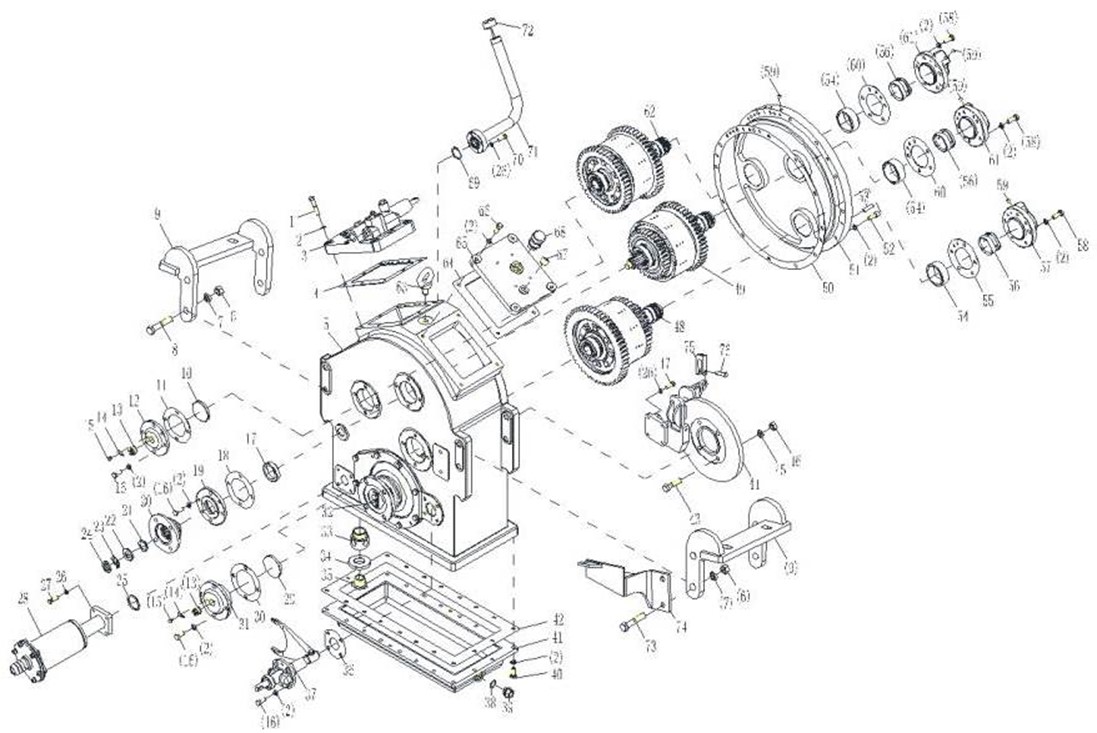

第12图 变速箱
FIG. 12 Transmisson
1 |
01010-81050 |
螺栓M10X50 |
Bolt |
8 |
2 |
01602-21030 |
垫圈10 |
Washer |
56 |
3 |
BD08-16000-05A |
变速操纵阀 Variable speed control valve |
1 |
|
4 |
BD08-00023 |
垫片 |
Gasket |
1 |
5 |
BD08-00001 |
箱体 |
Cabinet |
1 |
6 |
01580-11613 |
螺母M16 |
Nut |
8 |
7 |
01602-21648 |
垫圈16 |
Washer |
8 |
8 |
01010-81680 |
螺栓M16X80 |
Bolt |
6 |
9 |
BD08-03000 |
支架 |
Support |
2 |
10 |
BD08-00004 |
调整环 |
Adjusting ring |
1 |
11 |
BD08-00006 |
垫片 |
Gasket |
1 |
12 |
BD08-00002 |
端盖 |
End cap |
1 |
13 |
BD08-00005 |
调整螺丝 Adjusting screw |
2 |
|
14 |
BD08-00003 |
止动片 |
Stopper |
2 |
15 |
BD08-00050 |
六角头螺栓M6X6 Hexagon head bolt |
2 |
|
16 |
01010-81025 |
螺栓M10X25 |
Bolt |
16 |
17 |
BIU-19822 |
骨架油封45X62X12 Skeleton oil seal |
1 |
|
18 |
BD08-00041/41A/41B |
调整垫 |
Adjustment mats |
1 |
19 |
BD08-00007 |
输入轴端盖 Input shaft end cover |
1 |
|
20 |
BD08-01000 |
输入法兰 |
Input flange |
1 |
21 |
BD08-00044 |
O型圈 |
O-ring |
1 |
22 |
BD08-00040 |
垫板 |
Pad |
1 |
23 |
01658-22016 |
垫圈20 |
Washer |
1 |
24 |
01530-02010 |
螺母M20X1.5 |
Nut |
1 |
25 |
BD08-07002 |
O型圈50X4 |
O-ring |
1 |
26 |
01602-20825 |
垫圈8 |
Washer |
12 |
27 |
01010-80830 |
螺栓M8X30 |
Bolt |
4 |
28 |
BD08D-07000 |
滤清器总成 Filter assembly |
1 |
|
29 |
BD08-00009 |
调整环 |
Adjusting ring |
1 |
30 |
BD08-00010 |
垫片 |
Gasket |
1 |
31 |
BD08-00008 |
端盖 |
End cap |
1 |
32 |
BD08-00014V010 |
输出轴总成 Output shaft assembly |
1 |
