SHANTUI L36-C3 PARTS CATALOG 06

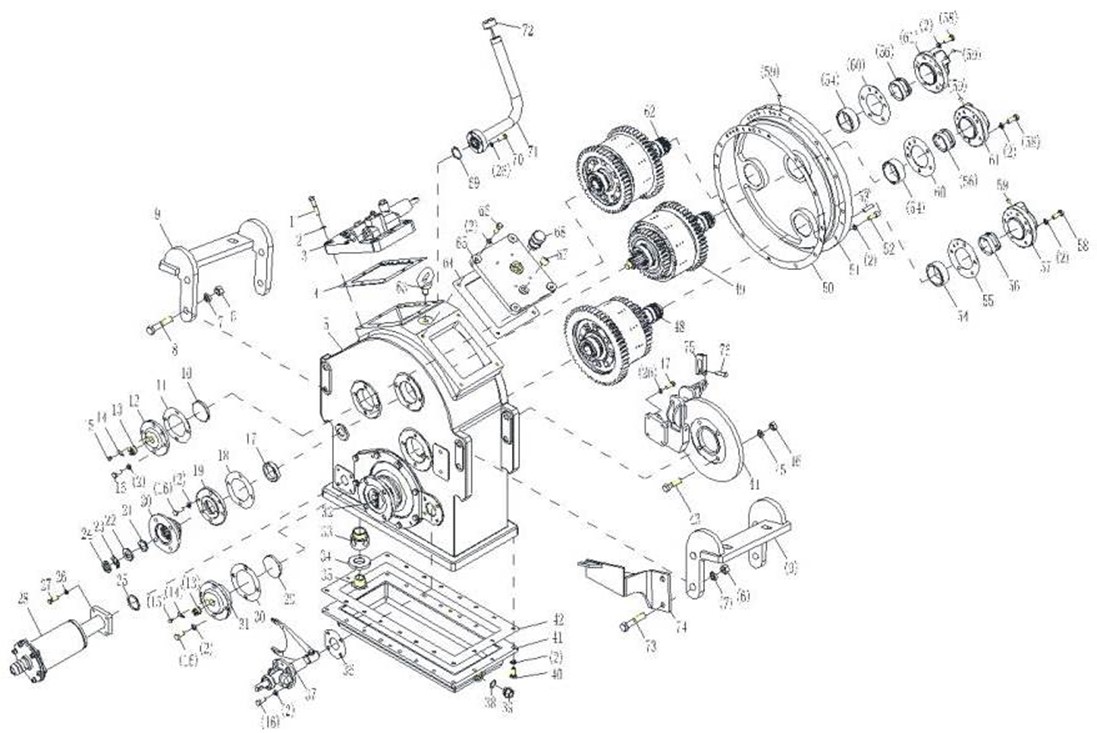

第12图 变速箱
FIG. 12 Transmisson
33 |
BD08-00037A |
吸油管 |
Suction pipe |
1 |
34 |
BD08-00038 |
磁铁 |
Magnet |
1 |
35 |
BD08-00037B |
螺纹管 |
Threaded pipe |
1 |
36 |
BD08-00026 |
垫片 |
Gasket |
1 |
37 |
BD08-06000 |
高低换档拨叉 High and low shift fork |
1 |
|
38 |
07002-12434 |
O形圈20.7X3.4 O-ring |
1 |
|
39 |
07044-12412 |
螺塞M24X1.5 Screw plug |
1 |
|
40 |
01010-81020 |
螺栓M10X20 Bolt |
20 |
|
41 |
BD08-00022A |
油底壳 |
Oil pan |
1 |
42 |
BD08-00020 |
垫片 |
Gasket |
1 |
43 |
01050-81455 |
螺栓M14X1.5X55 Bolt |
4 |
|
44 |
BD08-08000-32 |
制动器总成 Brake assembly |
4 |
|
45 |
01602-21442 |
垫圈14 |
Washer |
4 |
46 |
01582-11411 |
螺母M14X1.5 Nut |
4 |
|
47 |
01010-80825 |
螺栓M8X25 |
Bolt |
4 |
48 |
BD08-11000 |
中间轴总成 Intermediate shaft assembly |
1 |
|
49 |
BD08-12000 |
输入轴总成 Input shaft assembly |
1 |
|
50 |
BD08-00036 |
垫片 |
Gasket |
1 |
51 |
BD08-00031 |
大端盖 |
Large end cap |
1 |
52 |
01252-71030 |
螺钉M10X30 Screws |
13 |
|
53 |
04020-01040 |
圆柱销10X40 Cylindrical pin |
2 |
|
54 |
BD08-00032 |
轴套 |
Bushing |
3 |
55 |
BD08-00033A |
垫片 |
Gasket |
1 |
56 |
BD08-10002A |
外封轴套 Outer seal sleeve |
1 |
|
57 |
BD08-10001 |
进油端盖 Oil inlet cover |
1 |
|
58 |
01010-81030 |
螺栓M10X30 Bolt |
15 |
|
59 |
07043-70108 |
螺塞R1/8 |
Screw plug |
12 |
60 |
BD08-00033 |
垫片 |
Gasket |
2 |
61 |
BD08-10001A |
进油端盖 Oil inlet cover |
1 |
|
62 |
BD08-13000 |
倒档轴总成 Reverse shaft assembly |
1 |
|
63 |
04530-11628 |
吊环螺钉16 Screw rings |
1 |
|
64 |
BD08-00025 |
垫片 |
Gasket |
1 |
第12图 变速箱
FIG. 12 Transmisson
65 |
BD08-04000 |
箱盖 |
Lid |
1 |
66 |
01010-81035 |
螺栓M10X35 Bolt |
4 |
|
67 |
07043-70312 |
螺塞 |
Screw plug |
1 |
68 |
BD08-05000A |
呼吸器总成 Respirator assembly |
1 |
|
69 |
07000-13034 |
O形圈40X3.5 O-ring |
1 |
|
70 |
01010-80835 |
螺栓M8X35 |
Bolt |
4 |
71 |
BD08D-15000 |
油管总成 Tubing assembly |
1 |
|
72 |
BD08-14000 |
油尺 |
Dipstick |
1 |
73 |
01010-81690 |
螺栓M16X90 Bolt |
2 |
|
74 |
ZL30F-08018A |
支架 |
Support |
1 |
75 |
ZL30F-08015A |
接头 |
Connector |
1 |
76 |
ZL30F-08015B |
销 pin |
1 |

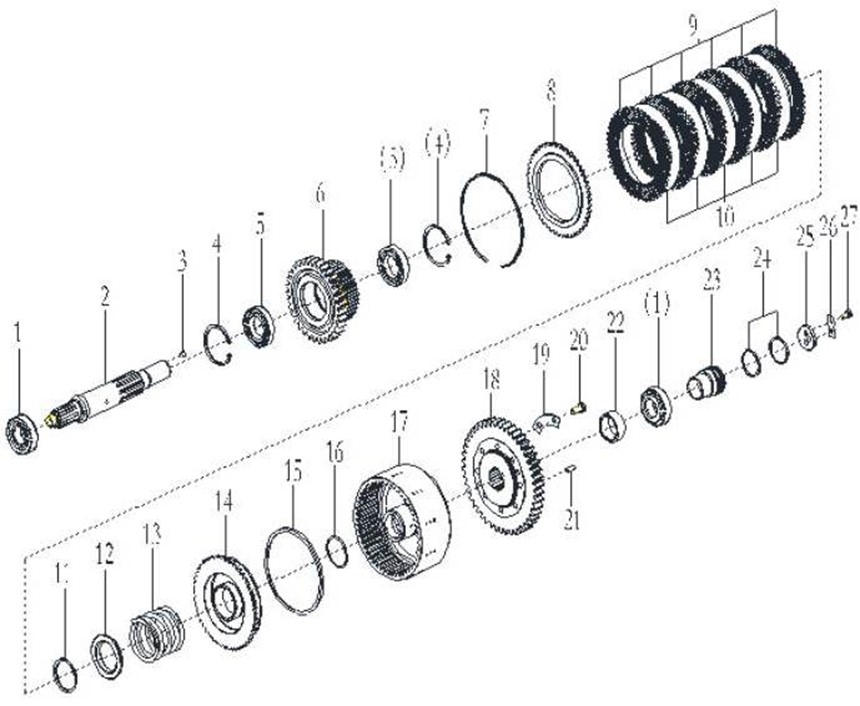

第 13 图 输入轴总成
FIG. 13 Input Shaft Assembly
1 |
GB297-32207 |
圆锥滚子轴承32207 Tapered Roller Bearings |
2 |
|
2 |
BD08-12009 |
输入轴 |
Input shaft |
1 |
3 |
BD08-12007 |
闷塞 |
Stuffy |
1 |
4 |
04065-07525 |
孔用弹性挡圈75 Elastic ring for hole |
2 |
|
5 |
GB276-6009 |
深沟球轴承6009 Deep groove ball bearing |
2 |
|
6 |
BD08-12001-16 |
齿轮 |
Gear |
1 |
7 |
BD08-12002 |
挡圈 |
Retaining ring |
1 |
8 |
BD08-12003 |
外端盖 |
Outer end cap |
1 |
9 |
BD08-12200 |
摩擦片 |
Friction plate |
6 |
10 |
BD08-12013 |
钢片 |
Steel sheet |
5 |
11 |
04064-06020 |
轴用弹性挡圈60 Elastic ring for shaft |
1 |
|
12 |
BD08-12014 |
弹簧座 |
Spring seat |
1 |
13 |
BD08-12004 |
弹簧 |
Gpring |
1 |
14 |
BD08-12012 |
活塞 |
Giston |
1 |
15 |
BD08-12005 |
封油圈 |
Oil seal |
1 |
16 |
GB1235-60X3.1 |
O形密封圈60X3. 1 O-ring |
1 |
|
17 |
BD08-12100 |
离合器壳体总成 Clutch housing assembly |
1 |
|
18 |
BD08-12006-16 |
齿轮 |
Gear |
1 |
19 |
BD08-12011 |
止动垫 |
Stop pad |
4 |
20 |
01010-81025 |
六角螺栓M10X25 Hex Bolts |
8 |
|
21 |
04020-00822 |
圆柱销Ø8X22 Cylindrical pin |
2 |
|
22 |
BD08-12010 |
轴套 |
Bushing |
1 |
23 |
BD08-12008A |
内封轴套 Inner seal sleeve |
1 |
|
24 |
BD08-00043B |
密封环 |
Seal ring |
2 |
25 |
BD08-00034 |
轴端压板 Shaft end pressure plate |
1 |
|
26 |
BD08-00035 |
止动垫片 Stop washer |
1 |
|
27 |
01010-80816 |
螺栓M8X16 |
Bolt |
2 |
