SHANTUI L36-C3 PARTS CATALOG 07

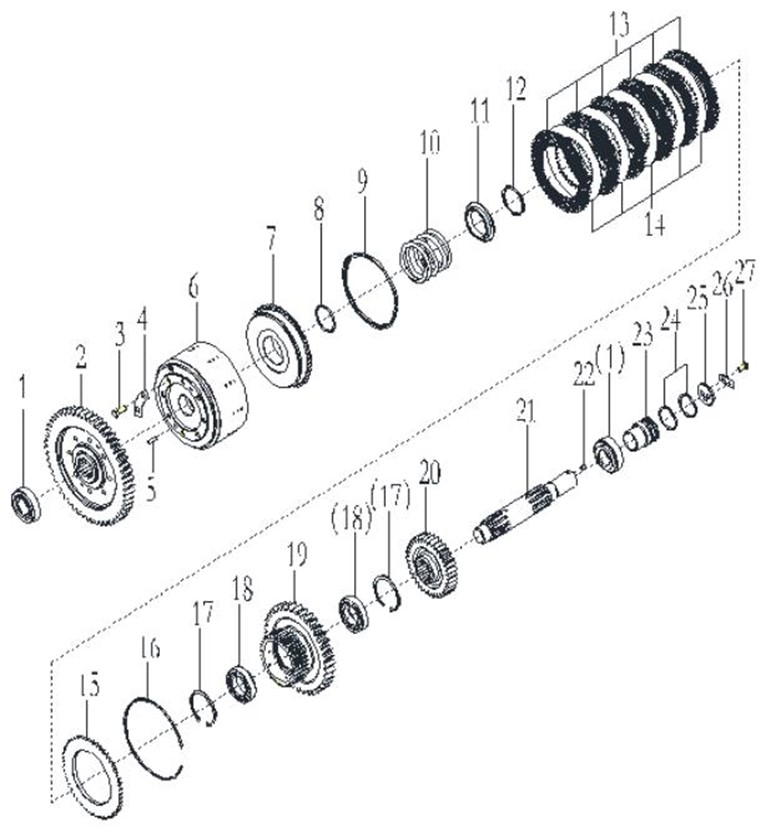

第 14 图 中间轴总成
FIG. 14 Middle Shaft Assembly
1 |
GB297-32207 |
圆锥滚子轴承32207 Tapered Roller Bearings |
2 |
|
2 |
BD08-11004-16 |
齿轮 |
Gear |
1 |
3 |
01010-81025 |
六角螺栓M10X25 Hex Bolts |
8 |
|
4 |
BD08-12011 |
止动垫 |
Stop pad |
4 |
5 |
04020-00822 |
圆柱销Ø8X22 Cylindrical pin |
2 |
|
6 |
BD08-12100 |
离合器壳体总成 Clutch housing assembly |
1 |
|
7 |
BD08-12012 |
活塞 |
Giston |
1 |
8 |
GB1235-60X3.1 |
O形密封圈60X3. 1 O-ring |
1 |
|
9 |
BD08-12005 |
封油圈 |
Oil seal |
1 |
10 |
BD08-12004 |
弹簧 |
Gpring |
1 |
11 |
BD08-12014 |
弹簧座 |
Spring seat |
1 |
12 |
04064-06020 |
轴用弹性挡圈60 Elastic ring for shaft |
1 |
|
13 |
BD08-12200 |
摩擦片 |
Friction plate |
6 |
14 |
BD08-12013 |
钢片 |
Steel sheet |
5 |
15 |
BD08-12003 |
外端盖 |
Outer end cap |
1 |
16 |
BD08-12002 |
挡圈 |
Retaining ring |
1 |
17 |
04065-07525 |
孔用弹性挡圈75 Elastic ring for hole |
2 |
|
18 |
GB276-6009 |
深沟球轴承6009 Deep groove ball bearing |
2 |
|
19 |
BD08-11003-16 |
齿轮 |
Gear |
1 |
20 |
BD08-11002-16 |
齿轮 |
Gear |
1 |
21 |
BD08-11001 |
中间轴 Intermediate shaft |
1 |
|
22 |
BD08-12007 |
闷塞 |
Stuffy |
1 |
23 |
BD08-12008A |
内封轴套 Inner seal sleeve |
1 |
|
24 |
BD08-00043B |
密封环 |
Seal ring |
2 |
25 |
BD08-00034 |
轴端压板 Shaft end pressure plate |
1 |
|
26 |
BD08-00035 |
止动垫片 Stop washer |
1 |
|
27 |
01010-80816 |
螺栓M8X16 |
Bolt |
2 |

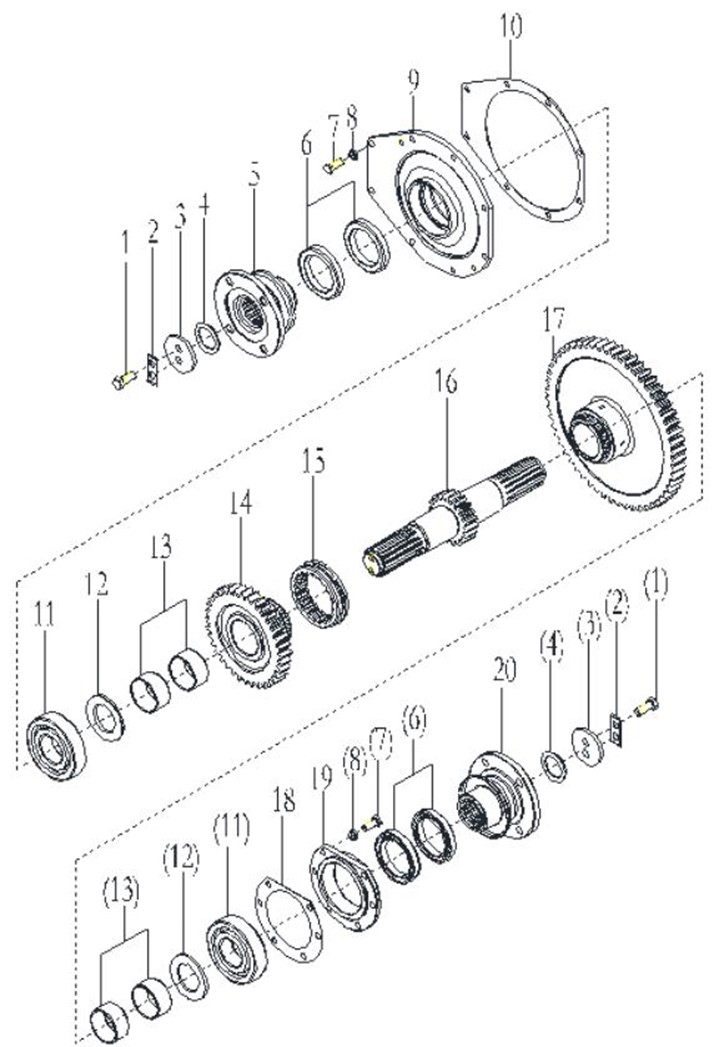

第 15 图 输出轴总成
FIG. 15 Output Shaft Assembly
1 |
GB21-M12X30 |
小六角头螺栓 Small hexagon head bolts |
||
2 |
BD08-00013 |
止动垫片 |
Stop washer |
2 |
3 |
BD08-00012 |
压板 |
Pressure plate |
2 |
4 |
BD08-00042 |
O型圈 |
O-ring |
2 |
5 |
BD08-02000 |
输出法兰 |
Output flange |
1 |
6 |
07012-00065 |
骨架油封65X90X10 Skeleton oil seal |
4 |
|
7 |
01010-81025 |
螺栓M10X25 |
Bolt |
14 |
8 |
01602-21030 |
弹性垫圈10 Elastic washer |
14 |
|
9 |
BD08-00011 |
输出轴后端盖 Output shaft rear cover |
1 |
|
10 |
BD08-00019 |
垫片 |
Gasket |
1 |
11 |
GB276-6310C3 |
深沟球轴承6310C3 Deep groove ball bearing |
2 |
|
12 |
BD08-00015 |
止推垫 |
Thrust pad |
2 |
13 |
BD08-00016 |
衬套 |
Gushing |
4 |
14 |
BD08-00017-16 |
齿轮 |
Gear |
1 |
15 |
BD08-00018 |
啮合套 |
Mesh sleeve |
1 |
16 |
BD08-00014 |
输出轴 |
Output shaft |
1 |
17 |
BD08-00021-16 |
齿轮 |
Gear |
1 |
18 |
BD08-00029 |
垫片 |
Gasket |
1 |
19 |
BD08-00030 |
输出轴封油盖 Output shaft seal oil cap |
1 |
|
20 |
BD08L-02000 |
输出法兰 |
Output flange |
1 |

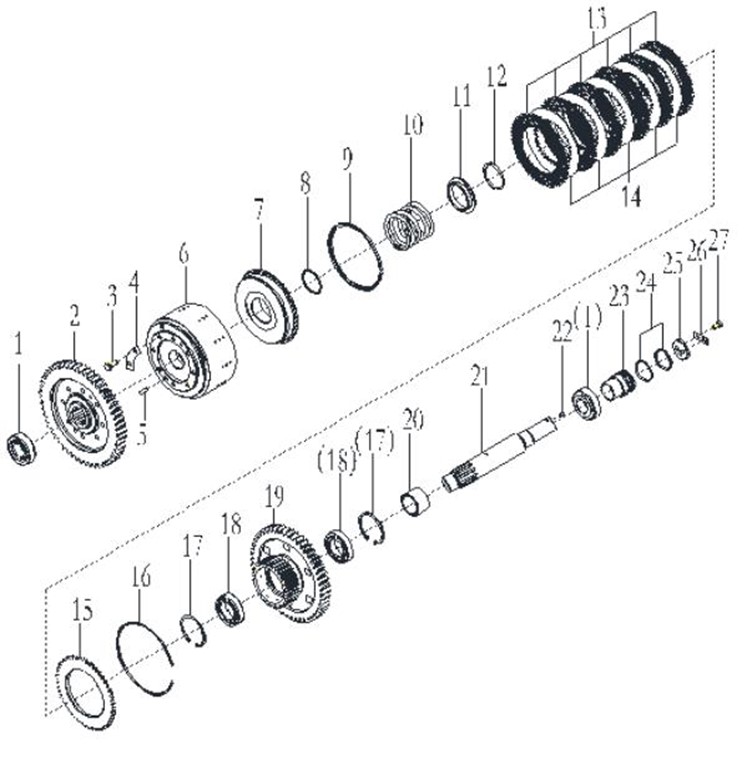

第 16 图 倒档轴总成
FIG. 16 Astern Shaft Assembly
1 |
GB297-32207 |
圆锥滚子轴承32207 Tapered Roller Bearings |
||
2 |
BD08-13004-16 |
齿轮 |
Gear |
1 |
3 |
01010-81025 |
六角螺栓M10X25 Hex Bolts |
8 |
|
4 |
BD08-12011 |
止动垫 |
Stop washer |
4 |
5 |
04020-00822 |
圆柱销Ø8X22 Cylindrical pin |
2 |
|
6 |
BD08-12100 |
离合器壳体总成 Clutch housing assembly |
1 |
|
7 |
BD08-12012 |
活塞 |
Giston |
1 |
8 |
GB1235-60X3.1 |
O形密封圈60X3. 1 O-ring |
1 |
|
9 |
BD08-12005 |
封油圈 |
Oil seal |
1 |
10 |
BD08-12004 |
弹簧 |
Gpring |
1 |
11 |
BD08-12014 |
弹簧座 |
Spring seat |
1 |
12 |
04064-06020 |
轴用弹性挡圈60 Elastic ring for shaft |
1 |
|
13 |
BD08-12200 |
摩擦片 |
Friction plate |
6 |
14 |
BD08-12013 |
钢片 |
Steel sheet |
5 |
15 |
BD08-12003 |
外端盖 |
Outer end cap |
1 |
16 |
BD08-12002 |
挡圈 |
Retaining ring |
1 |
17 |
04065-07525 |
孔用弹性挡圈75 Elastic ring for hole |
2 |
|
18 |
GB276-6009 |
深沟球轴承6009 Deep groove ball bearing |
2 |
|
19 |
BD08-13003-16 |
齿轮 |
Gear |
1 |
20 |
BD08-13002 |
轴套 |
Bushing |
1 |
21 |
BD08-13001 |
中间轴 |
Intermediate shaft |
1 |
22 |
BD08-12007 |
闷塞 |
Stuffy |
1 |
23 |
BD08-12008A |
内封轴套 Inner seal sleeve |
1 |
|
24 |
BD08-00043B |
密封环 |
Seal ring |
2 |
25 |
BD08-00034 |
轴端压板 Shaft end pressure plate |
1 |
|
26 |
BD08-00035 |
止动垫片 |
Stop washer |
1 |
27 |
01010-80816 |
螺栓M8X16 |
Bolt |
2 |
