SHANTUI L36-C3 PARTS CATALOG 08
第17图 驱动桥总成(山东云宇) FIG. 17 Drive Axle Assembly(Shandong Yunyu)
1 |
ZL30.2.2D |
轮边总成 Wheel-end Assy. |
|||
2 |
ZL30.2.3D |
桥壳总成 Axle Housing Assy. |
1 |
||
3 |
GB3452.1-21.2X2.65 |
O形圈 |
O-ring |
1 |
|
4 |
JB/ZQ4444-M24X1.5 |
螺塞 |
Plug Screw |
1 |
|
5 |
ZL15F.2.3-4 |
放气嘴 |
Exhaust Plug |
1 |
|
6 |
GB3452.1-17X2.65 |
O形圈 |
O-ring |
1 |
|
7 |
ZL30.2-9 |
螺塞M20X1.5 Plug Screw |
1 |
||
8 |
ZL30.2-9 |
螺塞M20X1.5 Plug Screw |
1 |
||
9 |
GB3452.1-17X2.65 |
O形圈 |
O-ring |
1 |
|
10 |
ZL30.2.1A ZL30.2.1B |
主减速器总成(前桥) 主减速器总成(后桥) |
Carrier Assy.(Front Axle Carrier Assy.(Rear Axle) |
1 1 |
|
11 |
ZL30.2-4 |
双头螺柱 Double End Studs |
2 |
||
12 |
GB93-12 |
垫圈 |
Washer |
2 |
|
13 |
GB6170-M12 |
螺母 |
Nut |
2 |
|
14 |
GB93-12 |
垫圈 |
Washer |
10 |
|
15 |
GB5782-M12X35 |
螺栓 |
Bolt |
10 |
|
16 |
ZL30E.2.5-10 |
螺栓 |
Bolt |
8 |
|
17 |
GB93-20 |
垫圈 |
Washer |
8 |
|
18 |
408100B |
盘式制动器总成 Disc Brake Assy |
2 |

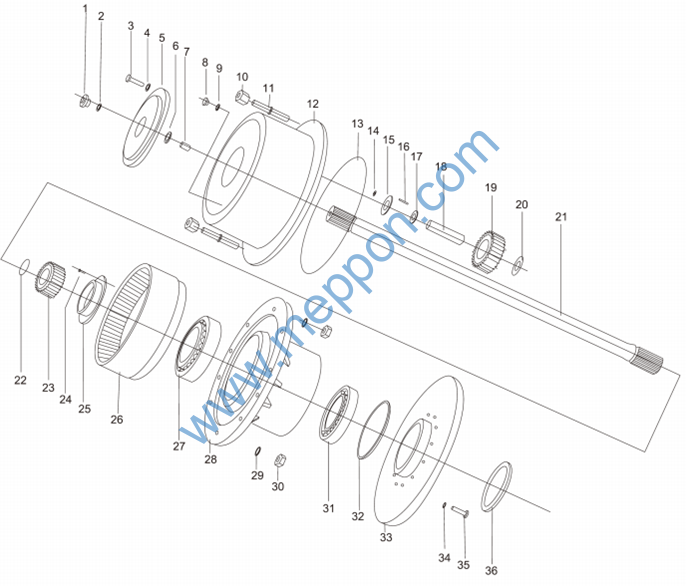

第18图 轮边总成(山东云宇)
FIG. 18 Wheel-end Assembly(Shandong Yunyu)
1 |
ZL30.2-9 |
螺塞M20X1.5 Plug Screw |
2 |
|
2 |
GB3452.1-17X2.65 |
O形圈 |
O-ring |
2 |
3 |
GB5785-M12X1.5X25 |
螺栓 |
Bolt |
12 |
4 |
GB93-12 |
弹簧垫圈12 Washer |
12 |
|
5 |
ZL30.2.2-7D |
端盖 |
End Cover |
2 |
6 |
ZL30.2.2-12D |
挡块 |
Retaining block |
2 |
7 |
ZL30.2.2-19 |
调整支柱 Adjusting Mainstay |
2 |
|
8 |
ZL30.2-6 |
螺塞M16X1.5 Plug screw |
2 |
|
9 |
GB3452.1-13.2X2.65 |
O形圈13.2X2.65 O-ring |
2 |
|
10 |
ZL30.2-2A |
轮辋螺母 |
Rim nut |
24 |
11 |
ZL30.2-3E |
轮辋螺栓 |
Rim bolt |
24 |
12 |
ZL30.2.2-4E |
行星架 Planet gear washer |
2 |
|
13 |
ZL30.2.2-1 |
O形密封圈 |
O-ring |
2 |
14 |
GB308-6 |
钢球Φ6 |
Steel ball |
6 |
15 |
ZL30.2.2-8 |
行星轮垫片 Planet gear washer |
6 |
|
16 |
GB309-4X23.8 |
滚针4X23.8 Needle roller |
336 |
|
17 |
ZL30.2.2-9 |
隔套 |
Sleeve |
6 |
18 |
ZL30.2.2-10D |
行星轮轴 Planet shaft |
6 |
|
19 |
ZL30.2.2-5 |
行星轮 |
Planet gear |
6 |
20 |
ZL30.2.2-8 |
行星轮垫片 Planet gear washer |
6 |
|
21 |
ZL30.2.2-11EA ZL30.2.2-11EB |
长半轴 短半轴 |
Long axle shaft Short axle shaft |
1 1 |
22 |
GB894.1-48 |
挡圈48 |
Circlip |
2 |
23 |
ZL30.2.2-13 |
太阳轮 |
Sun gear |
2 |
24 |
GB70.3-M8X20 |
沉头螺钉M8X20 Bolt |
2 |
|
25 |
ZL30.2.2-14 |
锁紧螺母 |
Lock nut |
2 |
26 |
ZL30.2.2-3D |
内齿轮 |
Inner gear |
2 |
27 |
GB297-32221 |
轴承32221 |
Bearing |
2 |
28 |
ZL30.2.2-2E |
轮毂 |
Hub |
2 |
29 |
GB93-18 |
弹簧垫圈18 Spring washer |
24 |
|
30 |
GB6171-M18 |
螺母M18 |
Nut |
24 |
31 |
GB297-32022 |
轴承32022 Bearing |
2 |
|
32 |
ZL30J.2.2-1 |
O形密封圈 |
O-ring |
2 |
33 |
ZL30.2.2-16D |
制动盘 |
Braking disc |
2 |
34 |
GB93-16 |
弹簧垫圈16 Spring washer |
24 |
|
35 |
GB5782-M16X45 |
螺栓M16X45 Bolt |
24 |
|
36 |
GB9877.1-FB120X150X14 |
油封 FB120X150X14 Oil seal |
4 |
第19图 主减速器总成(山东云宇) FIG. 19 Carrier Assembly (Shandong Yunyu)
1 |
GB91-5X45 |
销5X45 |
Pin |
1 |
|
2 |
Q38727-M27X1.5-7H |
螺母M27X1.5-7H Nut |
1 |
||
3 |
ZL30.2.1-2 |
垫圈 |
Washer |
1 |
|
4 |
ZL30.2.1-4 |
O形挡板 |
Baffle plate |
2 |
|
5 |
GB3452.1-40X5.3 |
O形密封圈40X5.3 O-ring |
1 |
||
6 |
ZL30.2.1.1 |
输入法兰组件 Input |
1 |
||
7 |
GB9877.1-FB62X93X7 |
油封FB62X93X7 Oil sealing |
1 |
||
8 |
GB9877.1-FB62X93X13 |
油封FB62X93X13 Oil sealing |
1 |
||
9 |
ZL30.2.1-6 |
止推垫圈 |
Thrust washer |
1 |
|
10 |
GB5782-M12X45 |
螺栓M12X45 |
Bolt |
8 |
|
11 |
GB93-12 |
弹簧垫圈12 |
washer |
8 |
|
12 |
ZL30.2.1-31 |
油封座 |
Oil sealing seat |
1 |
|
13 |
GB297-31311 |
轴承31311 |
Bearing |
1 |
|
14 |
ZL30.2.1-7 |
调整垫片 Adjusting washer |
1套 |
||
15 |
ZL30.2.1-28 |
隔套 |
Sleeve |
1 |
|
16 |
ZL30.2.1-8 |
轴承座 |
Bearing seat |
1 |
|
17 |
GB297-31311 |
轴承31311 |
Bearing |
1 |
|
18 |
ZL30.2.1-29 |
调整垫片 Adjusting washer |
1套 |
||
19 |
ZL30.2.1-13 |
调整螺母 |
Adjusting nut |
1 |
|
20 |
GB297-32216 |
轴承32216 |
Bearing |
1 |
|
21 |
GB6171-M14X1.5 |
螺母M14X1.5 |
Nut |
20 |
|
22 |
ZL30.2.1-20 |
锁紧片 |
Lock plate |
2 |
|
23 |
ZL30.2.1-21 |
锁紧片 |
Lock plate |
4 |
|
24 |
ZL30.2.1-23 |
锁紧片 |
Lock plate |
6 |
|
25 |
ZL30.2.1-26 |
差速器左壳 Left differential case |
1 |
||
26 |
ZL30.2.1-24A ZL30.2.1-24B |
从动螺旋锥齿轮(前桥) 从动螺旋锥齿轮(后桥) |
Gear(Front axle) Gear(Rear axle) |
1 1 |
|
27 |
ZL30.2.1-22 |
螺栓M14X1.5 |
Bolt |
12 |
|
28 |
ZL30.2.1-16 |
差速器轴承盖 Differential bearing cover |
2 |
||
29 |
ZL10.6.1-30 |
锁紧片 |
Lock plate |
4 |
|
30 |
ZL30.2.1-25 |
螺栓M18X90 |
Bolt |
4 |
|
31 |
ZL30.2.1-17 |
锁紧片 |
Lock plate |
2 |
|
32 |
ZL30.2.1-18 |
锁紧片 |
Lock plate |
2 |
|
33 |
GB5781-M8X12 |
螺栓M8X12 |
Bolt |
4 |
|
34 |
ZL30.2.1-13 |
调整螺母 |
Adjusting nut |
1 |
|
35 |
GB297-32216 |
轴承 32216 |
Bearing |
1 |
