SHANTUI L36-C3 PARTS CATALOG 09
第19图 主减速器总成(山东云宇) FIG. 19 Carrier Assembly (Shandong Yunyu)
36 |
ZL30.2.1-19 |
螺栓M14X1.5 Bolt |
8 |
||
37 |
ZL30.2.1-14 |
差速器右壳 Right Differential Case |
1 |
||
38 |
ZL30.2.1-15A |
半轴齿轮垫 Thrust Washer |
2 |
||
39 |
ZL30.2.1-12 |
半轴齿轮 Axle Shaft Gear |
2 |
||
40 |
ZL30.2.1-10A |
支承垫圈 Planet Gear Thrust Washer |
4 |
||
41 |
ZL30.2.1-27 |
十字轴 |
Cross Pin |
1 |
|
42 |
ZL30.2.1-11 |
行星齿轮 Planet Bevel Gear |
4 |
||
43 |
ZL30.2.1-9 |
主减速器壳 Final Drive Housing |
1 |
||
44 |
GB894.1-30 |
挡圈30 |
Circlip |
1 |
|
45 |
GB283-NUP2306E |
轴承NUP2306E Bearing |
1 |
||
46 |
ZL30.2.1-5A ZL30.2.1-5B |
主动螺旋锥齿轮(前桥) 主动螺旋锥齿轮(后桥) |
Driving Gear(Front Axle) Driving Gear(Rear Axle) |
1 1 |

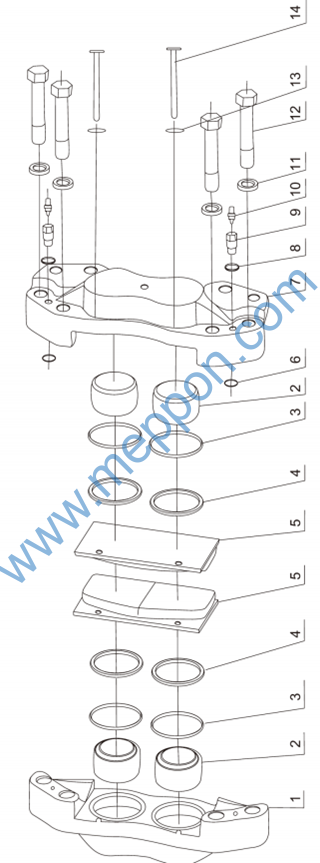

第20图 制动器总成(山东云宇)
FIG.20 Brake Assembly(Shandong Yunyu)
0 |
408100B |
制动器总成 Disc brake assembly |
1 |
|
1 |
408109-109D |
外钳 |
Outside brake |
1 |
2 |
408113D |
活塞 |
Piston |
4 |
3 |
408112 |
矩形密封圈 Square seal ring |
4 |
|
4 |
ZL50-106 |
防尘罩 |
Dust shield |
4 |
5 |
408107-108 |
制动片 |
Braking disc |
2 |
6 |
GB1235-20X2.4 |
O形圈 |
O-ring |
2 |
7 |
408105-106D |
内钳 |
Inner brake |
1 |
8 |
408124 |
垫圈 |
Washer |
2 |
9 |
408104 |
接头 |
Joint |
2 |
10 |
408103 |
放气嘴 |
Exhaust plug |
2 |
11 |
GB9320 |
垫圈 |
Washer |
4 |
12 |
ZL50-103 |
螺栓 |
Bolt |
4 |
13 |
GB91-2X20 |
开口销 |
Split pin |
2 |
14 |
408026 |
螺栓销 |
Bolt pin |
2 |

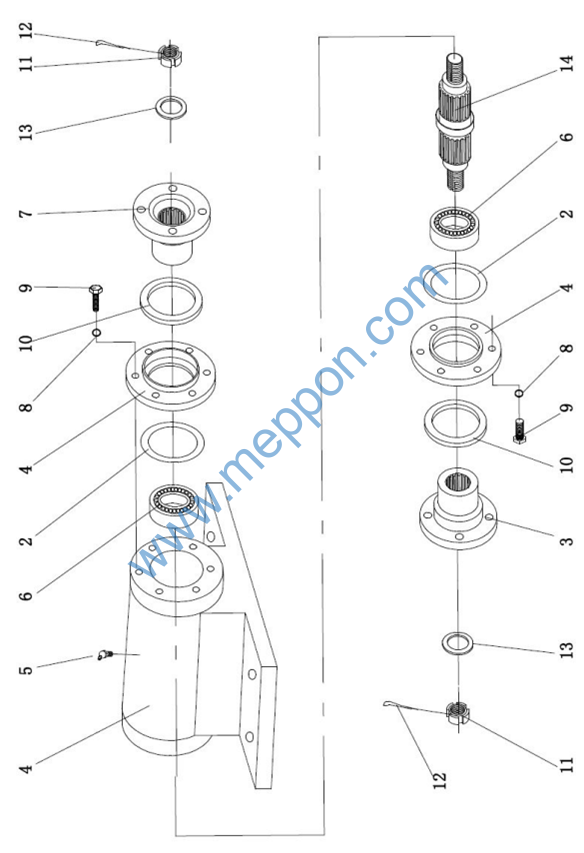

第 21 图 中间轴承座
FIG.21 Middle Bearing Seat
1 |
120-2402039 |
法兰 |
Flange |
|
2 |
304311-315D-03A |
垫圈 |
Washer |
2 |
3 |
304311-315D-01A |
左端盖 |
Left end cover |
1 |
4 |
ZL30F2.5.3-01 |
轴承座 |
Bearing seat |
1 |
5 |
JB7940.1-M10 |
加油嘴 |
Angle oil cup |
1 |
6 |
6201 |
轴承6210 |
Bearing |
2 |
7 |
304311-315D-01B |
右端盖 Right end cover |
1 |
|
8 |
GB93-10 |
弹簧垫圈10 Spring washer |
12 |
|
9 |
GB5781-M10X30 |
螺栓M10X30 Bolt |
12 |
|
10 |
2202D-085 |
油封 |
Frame oil seal |
2 |
11 |
Q38727 |
螺母 |
Nut |
2 |
12 |
Q5005050 |
销 Pin |
2 |
|
13 |
1701356-01 |
垫片 |
Pad |
2 |
14 |
304311-315D-04A |
轴 |
Shaft |
1 |
