SHANTUI L36-C3 PARTS CATALOG 10

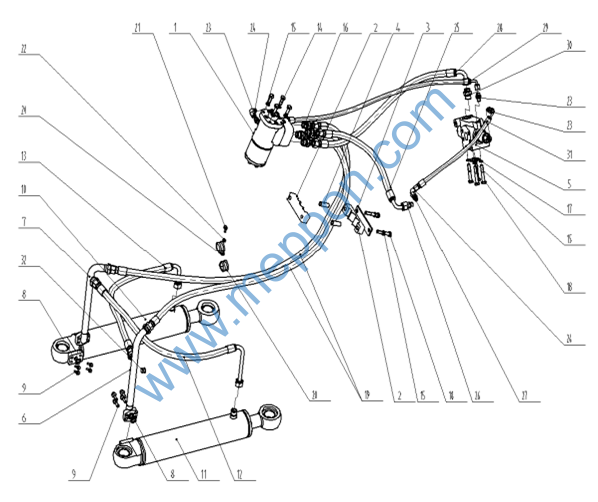

第 22 图 转向液压系统
FIG.22 Steering Hydraulic System
1 |
1434-76-01000 |
转向器 |
Redirector |
|
2 |
1434-76G-00005 |
橡胶固定块 Clamp |
2 |
|
3 |
1434-76G-00006 |
固定板 |
O-ring |
1 |
4 |
1434-76G-00007 |
支撑管 |
Steel pipe |
2 |
5 |
1434-76D-01000 |
优先阀 Priority valve |
1 |
|
6 |
1434-76G-13000 |
左钢管总成 Steel tube assembly(L) |
1 |
|
7 |
1434-76G-14000 |
右钢管总成 Steel tube assembly(R) |
1 |
|
8 |
07010-24019 |
O型圈18.64X3.53 O-ring |
2 |
|
9 |
GB70.1-M8X25 |
螺钉M8X25 Screw bolt |
8 |
|
10 |
1434-76G-01000 |
右转向油缸 Steering Cylinder(R) |
1 |
|
11 |
1434-76G-02000 |
左转向油缸 Steering Cylinder(L) |
1 |
|
12 |
1434-76G-08000 |
左边软管 |
Left hose |
1 |
13 |
1434-76G-09000 |
右边软管 |
Right hose |
1 |
14 |
GB5783-M10X25 |
螺栓M10X25 Bolt |
4 |
|
15 |
GB93-10 |
弹簧垫圈10 Washer |
10 |
|
16 |
1434-76G-00010 |
接头 |
Joint |
4 |
17 |
07008-13375 |
O型圈37.5X3.55 O-ring |
1 |
|
18 |
GB5782-M10X65 |
螺栓M10X65 Bolt |
6 |
|
19 |
03008-11551550 |
软管 |
Hose |
2 |
20 |
08043-02406 |
套管夹 |
Clamp |
2 |
21 |
GB5783-M6X16 |
螺栓 M6X16 |
Bolt |
1 |
22 |
GB6170-M6 |
螺母 M6 |
Nut |
1 |
23 |
03206-01220 |
接头 |
Joint |
3 |
24 |
03201-01080 |
接头 |
Joint |
2 |
25 |
03008-13550550 |
软管 |
Hose |
1 |
26 |
03206-01560 |
接头 |
Joint |
1 |
27 |
1434-76G-00011 |
接头 |
Joint |
1 |
28 |
03008-13550850 |
软管 |
Hose |
1 |
29 |
03002-13221000 |
软管 |
Hose |
1 |
30 |
1434-76G-00012 |
接头 |
Joint |
1 |
31 |
03002-13220550 |
软管 |
Hose |
1 |
32 |
03212-00140 |
内六角堵头 |
Plug |
1 |
第 23 图 转向油缸(120101)
FIG.23 Steering Cylinder
0 |
1434-76G-01000 1434-76G-02000 |
右转向油缸 左转向油缸 |
Steering Cylinder(R) Steering Cylinder(L) |
D80XD45X339ST/649CL D80XD45X339ST/649CL |
1 1 |
1 |
24A147210 24A147220 |
右缸筒总成 左缸筒总成 |
Right cylinder body Left cylinder body |
D80X541L D80X541L |
1 1 |
2 |
24A119220 |
活塞杆 Piston rod |
R48XD45X45WX576L |
1 |
|
3 |
24C105080 |
缸盖 Cylinder head |
D80XD45X67L |
1 |
|
4 |
24S245201 |
衬套 |
Bush |
CSB-40 4520 |
1 |
5 |
24C090080 |
钢丝挡圈–孔用 Wire retainer |
D53.6X1.5t |
1 |
|
6 |
24H004514 |
密封件–缓冲 Seal – buffer |
45X60.5X6.3 |
1 |
|
7 |
24F204503 |
密封件–活塞杆 Seal – piston rod |
45X55X6 |
1 |
|
8 |
24E00451C |
挡圈-U形圈 Ring |
45X55X3 |
1 |
|
9 |
24D204502 |
密封件– 防尘 Seal – dust tight |
45X57X7/10 |
1 |
|
10 |
24C090110 |
钢丝挡圈–孔用 Ring |
D60.6X1.5t |
1 |
|
11 |
24K10750A |
O形圈 |
O-ring |
74.4X3. 1 |
1 |
12 |
24M10800C |
挡圈-O形圈 O-ring |
75.2X80X1.25 |
1 |
|
13 |
24K308001 |
O形圈 |
O-ring |
80X2.65 |
1 |
14 |
24C106080 |
活塞 |
Piston |
D80X68L |
1 |
15 |
24P208002 |
密封件–活塞 Seal – piston |
80X65X7.3 |
1 |
|
16 |
24K10450A |
O形圈 |
O-ring |
44.4X3. 1 |
1 |
17 |
24M10500C |
挡圈-O形圈 O-ring |
45.2X50X1.25 |
2 |
|
18 |
24G208031 |
支承环 Support ring |
80X75X10 |
1 |
|
19 |
402200001 |
钢球 |
Steel ball |
D4 |
1 |
20 |
401700153 |
螺钉– 内六角 Screw |
M6X12 |
2 |
|
21 |
402100009 |
关节轴承 Joint bearing |
GE40ES |
2 |
|
22 |
401100008 |
弹性挡圈 -A型 Circlip |
D62X2t |
1 |
|
23 |
24A106610S |
密封件维修包 Seal repair kit |
1 |

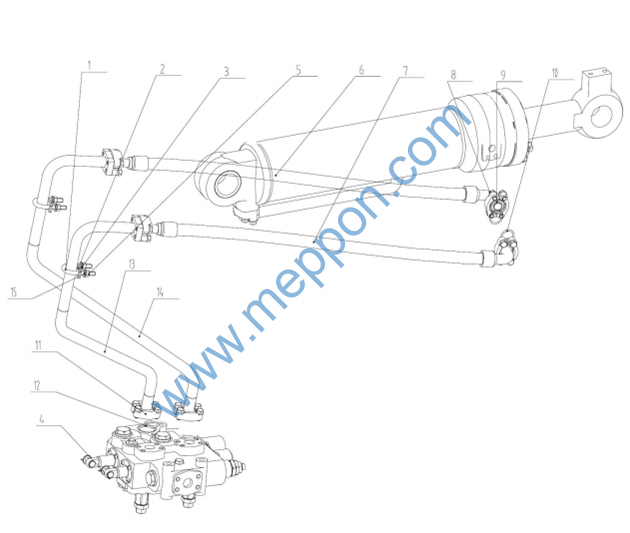

24 图 翻斗缸管路图
FIG.24 Tilting Cylinder Piping
1 |
1434-62G-00012 |
U 型螺栓 |
Bolt |
2 |
2 |
1434-62G-00011A |
调整垫 |
Fixing plate |
4 |
3 |
GB93-10 |
垫圈 |
Washer |
4 |
4 |
1434-62-11000 1434-62G-14000 |
多路阀 Multiway valve 多路阀(高卸载装载机用) Multiway valve |
1 1 |
|
5 |
GB6170-M10 |
螺母 M10 |
Mut |
4 |
6 |
03011-CA331070 |
高压胶管 |
Hose |
1 |
7 |
03011-CA331020 |
高压胶管 |
Hose |
1 |
8 |
GB16674.1-M10X30 |
螺栓 |
Bolt |
24 |
9 |
07371-30640 |
分离式法兰 Split flange |
8 |
|
10 |
07010-24025 |
O 型圈 |
O-ring |
4 |
11 |
07371-31049 |
分离式法兰 Split flange |
4 |
|
12 |
07010-24033 |
O 型圈 |
O-ring |
2 |
13 |
1434-62G-10000 |
翻斗缸小腔钢管 Steel pipe |
1 |
|
14 |
1434-62G-09000 |
翻斗缸大腔钢管 Steel pipe |
1 |
|
15 |
GB95-10 |
垫圈 |
Washer |
4 |
