SHANTUI L36-C3 PARTS CATALOG 11

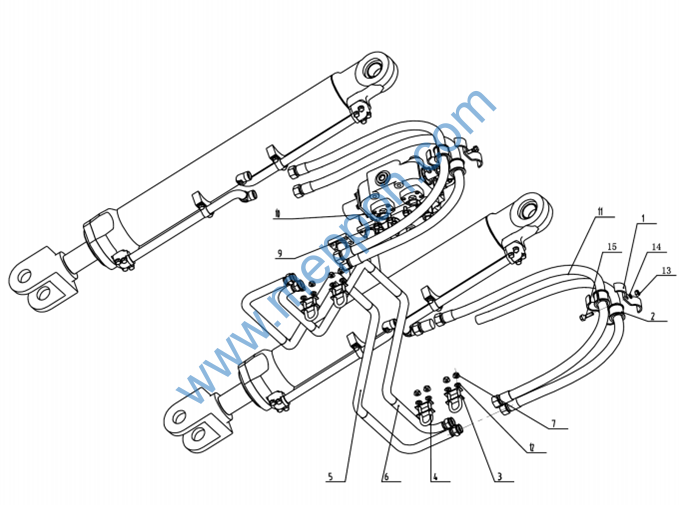

第 25 图 举升缸管路图
FIG.25 Lifting Cylinder Piping
1 |
1434-62G-00015 |
管夹 |
Pipe clamp |
|
2 |
1434-62G-00014 |
橡胶夹 |
Rubber clip |
4 |
3 |
1434-62G-00011A |
调整垫 Adjusting pad |
8 |
|
4 |
1434-62G-00012 |
U 型螺栓 |
U bolt |
4 |
5 |
1434-62G-05000 |
举升缸大腔中间油管 Tube |
1 |
|
6 |
1434-62G-04000 |
举升缸小腔中间油管 Tube |
2 |
|
7 |
GB6170-M10 |
螺母 |
Nut |
8 |
8 |
GB93-10 |
弹垫 10 Spring washer |
8 |
|
9 |
GB16674.1-M10X30 |
螺栓 M10X30 Bolt |
8 |
|
10 |
07008-13280 |
O 型圈 28X3.55 O-ring |
2 |
|
11 |
03011-12771400 |
软管 |
Hose |
4 |
12 |
GB95-10 |
垫圈 10 |
Washer |
8 |
13 |
GB6170-M8 |
螺母 M8 |
Nut |
2 |
14 |
GB93-8 |
弹垫 8 Spring washer |
2 |
|
15 |
GB16674.1-M8X50 |
螺栓 M8X50 Bolt |
2 |

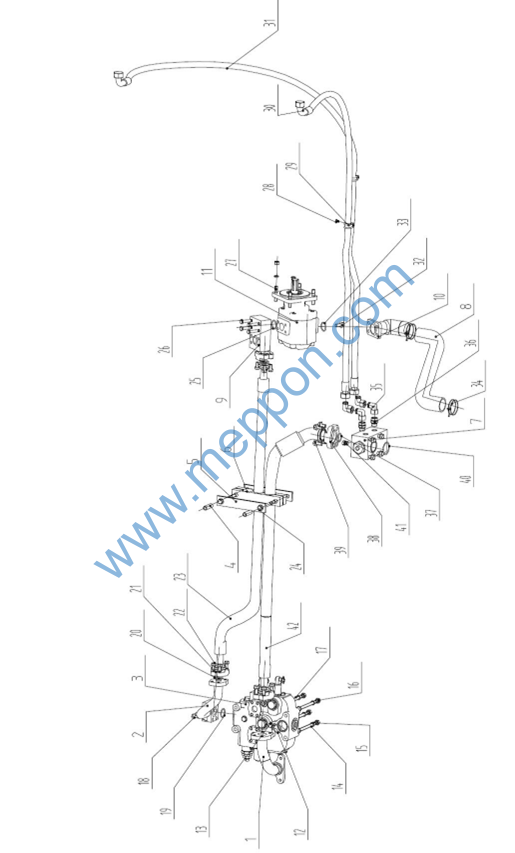

第 26 图 多路阀/工作泵管路图
FIG.26 Multiple Unit Valve/Working Pump Piping
1 |
1434-62G-02000 |
多路阀回油钢管 Tubing |
||
2 |
1434-62G-01000 |
多路阀进油钢管 Tubing |
1 |
|
3 |
1434-62-11000 |
多路阀 |
Multiway valve |
1 |
4 |
1434-62G-00009 |
支撑管 |
Support tube |
2 |
5 |
1434-62G-00006 |
固定板 |
Fixing plate |
2 |
6 |
1434-62G-00007 |
橡胶固定块 Rubber fixing block |
2 |
|
7 |
1434-62G-06000 |
回油阀块 Return valve block. |
1 |
|
8 |
1434-62G-00004 |
吸油胶管 Oil inlet hose |
1 |
|
9 |
1434-62G-08000 |
出油连接块 Oil suction joint assembly |
1 |
|
10 |
1434-62G-03000 |
工作泵吸油管 Double-screw bolt |
1 |
|
11 |
1455-76-20000 |
齿轮泵 |
Gearbox |
1 |
12 |
GB1235-50X3.1 |
O 型圈 50X3. 1 O-ring |
1 |
|
13 |
GB16674.1-M10X25 |
螺栓 M10X25 Bolt |
1 |
|
14 |
GB16674.1-M12X140 |
螺栓M12X140 Bolt |
2 |
|
15 |
GB6170-M12 |
螺母M12 |
Nut |
8 |
16 |
GB93-12 |
弹垫 12 Spring washer |
8 |
|
17 |
GB16674.1-M12X120 |
螺栓M12X120 Bolt |
2 |
|
18 |
GB16674.1-M10X60 |
螺栓M10X60 Bolt |
4 |
|
19 |
07008-13375 |
O形圈37.5X3.55 O-ring |
1 |
|
20 |
07010-24038 |
O形圈37.69X3.53 O-ring |
2 |
|
21 |
07371-31255 |
法兰 |
Flange |
4 |
22 |
GB16674.1-M10X30 |
螺栓M10X30 Bolt |
8 |
|
23 |
03031-4AA551560 |
工作阀进油软管 Tubing |
1 |
|
24 |
GB16674.1-M12X85 |
螺栓M12X85 Bolt |
1 |
|
25 |
07008-13425 |
O形圈42.5X3.55 O-ring |
1 |
|
26 |
GB16674.1-M10X70 |
螺栓M10X70 Bolt |
4 |
|
27 |
1434-76-00003 |
双头螺柱 |
Bolt |
4 |
28 |
08043-02406 |
套管夹 |
Clamp |
2 |
29 |
GB823-M6X16 |
螺钉M6X16 |
Bolt |
2 |
30 |
03010-13662700 |
散热器回油管 Tubing |
1 |
第 26 图 多路阀/工作泵管路图
FIG.26 Multiple Unit Valve/Working Pump Piping
31 |
03010-13663450 |
散热器进油管 |
Tubing |
|
32 |
GB16674.1-M12X30 |
螺栓M12X30 |
Bolt |
8 |
33 |
07008-13475 |
O形圈47.5X3.55 O-ring |
1 |
|
34 |
07284-00769 |
T型喉箍70-78 |
Clamp |
2 |
35 |
03201-01180 |
直角组合接头 |
Joint |
4 |
36 |
03206-01660 |
直通接头 |
Joint |
2 |
37 |
B07010-24047 |
O形圈47.22X3.53 O-ring |
2 |
|
38 |
07371-31465 |
法兰 |
Flange |
4 |
39 |
GB16674.1-M12X35 |
螺栓M12X35 |
Bolt |
8 |
40 |
07010-24066 |
O型圈66.27X3.53 O-ring |
1 |
|
41 |
03212-00160 |
内六角油口端堵头 Plug |
1 |
|
42 |
03016-AB661320 |
工作阀回油软管 Tubing |
1 |
