SHANTUI L55-C5 PARTS CATALOG 01

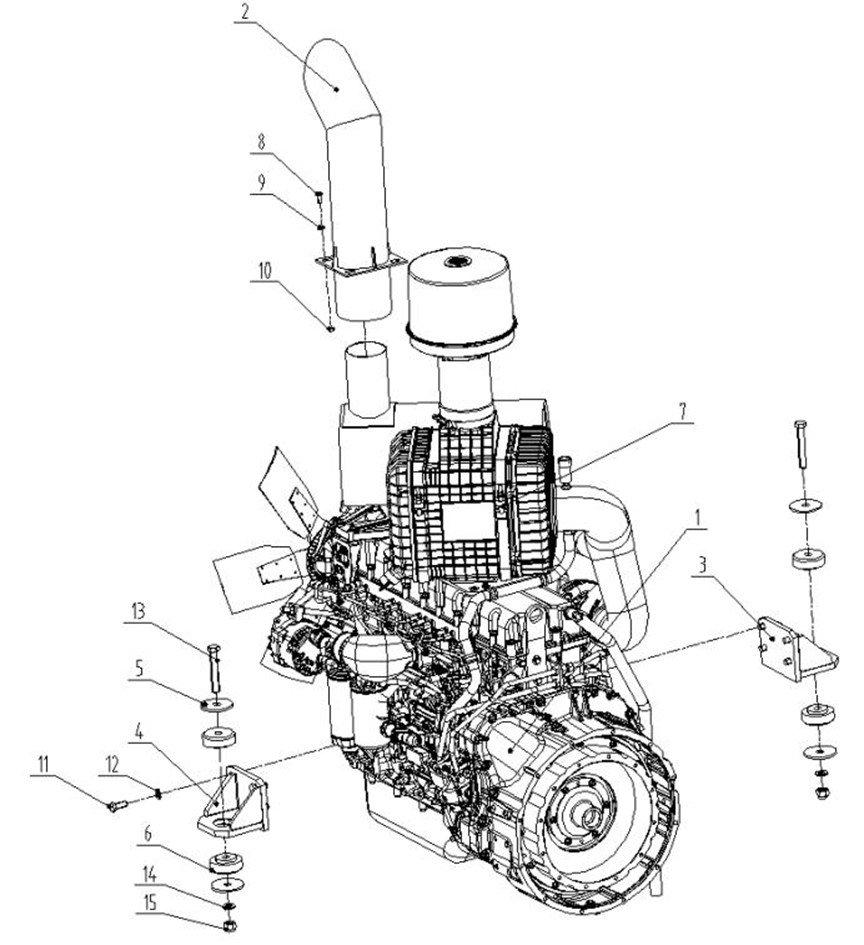

第 1 图 发动机附件及安装
FIG. 1 Engine Mounting And Attachment
序号 |
部件号 |
零件名称 |
||||||||||||
NO. |
PART NO. |
PART NAME |
QTY |
|||||||||||
1 |
1457-01-04000 |
发动机WP10HG220E303 (订货号DHH10G0049*01) Engine |
1 |
|||||||||||
2 |
1457-01B-01000 |
排气管 Exhaust pipe |
1 |
|||||||||||
3 |
1457-01-02000 |
发动机左支架 Engine bracket(L) |
1 |
|||||||||||
4 |
1457-01-03000 |
发动机右支架 Engine bracket(R) |
1 |
|||||||||||
5 |
1455-01-00002 |
垫 |
Gasket |
4 |
||||||||||
6 |
1455-01-05000 |
减震垫 Shock absorber |
4 |
|||||||||||
7 |
1457-01-05000 1457-01-05001 1457-01-05002 1457-01-05003 1457-01-05004 1457-01-05005 |
发动机保养件 Maintenance parts
|
1 1 1 1 1 1 |
|||||||||||
8 |
GB5783-M10X25 |
螺栓M10X25 Bolt |
4 |
|||||||||||
9 |
GB93-10 |
垫圈10 |
Washer |
4 |
||||||||||
10 |
GB6170-M10 |
螺母M10 |
Nut |
4 |
||||||||||
11 |
GB5783-M16X40-1 |
螺栓M16X40 Bolt |
8 |
|||||||||||
12 |
GB93-16 |
垫圈16 |
Washer |
8 |
||||||||||
13 |
GB5783-M20X1.5X125-1 |
螺栓M20X1.5X125 Bolt |
2 |
|||||||||||
14 |
GB97.1-20 |
垫圈20 |
Washer |
2 |
||||||||||
15 |
GB889.2-M20X1.5 |
螺母M20X1.5 Nut |
2 |

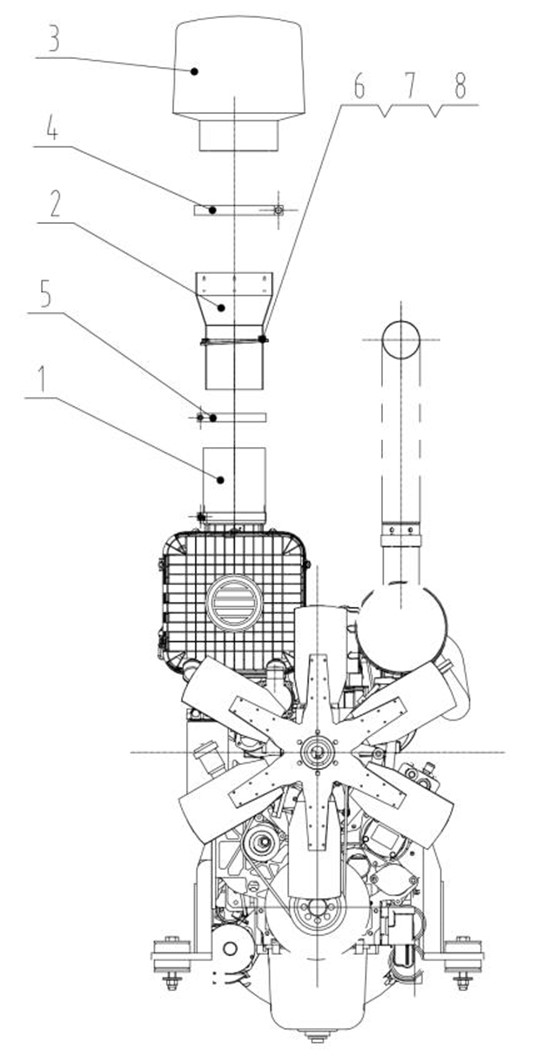

第 1.1 图 特博滤清器
FIG. 1. 1 Turbo Air Filter
序号 |
部件号 |
零件名称 |
备注 |
||
PART NO. |
PART NAME |
REMARKS |
|||
0 |
1457-95-A1000 |
特博预虑总成 Turbo air filter assembly |
1 |
||
1 |
1464-01-00001 |
硅胶管 |
Pipe |
1 |
|
2 |
1457-97-01000 |
变径钢管 Steel tube |
1 |
||
3 |
1455-97-08000 |
特博预滤器 Turbo air filter |
TurboⅢ-500 |
1 |
|
4 |
1455-97-03000 |
卡箍 |
Clamp |
1 |
|
5 |
1457-97-04000 |
卡箍 |
Clamp |
2 |
|
6 |
GB5782-M10X20 |
螺栓M10X20 Bolt |
4 |
||
7 |
GB93-10 |
垫圈6 |
Washer |
4 |
|
8 |
GB97.1- 10 |
平垫圈 10 Washer |
4 |
