SHANTUI L55-B5 PARTS CATALOG 41

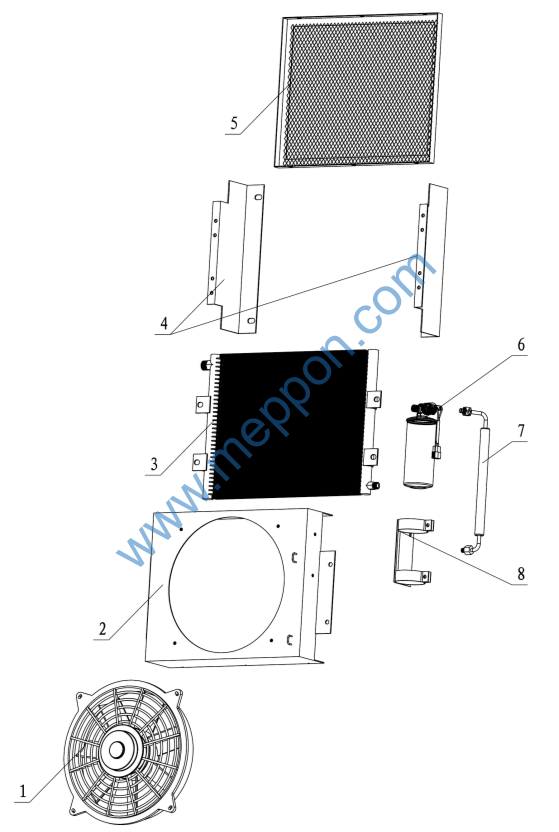

第50图
冷凝器总成
FIG.50 Condenser System
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
0 1 2 3 4 5 6 7 8 |
1434-58-03000 GKL33-5.0G-40 GKL41-5.0B-10 GKL56-5.0A-10 GKL56-5.0-10 GKL41-5.0B-30 T1902-00 GKL56-5.0-20 GKL56-5.0-30 |
冷凝器总成 Condenser assembly 冷凝风机 Condenser fan 冷凝器壳体 Condenser shell 冷凝器芯体 Condenser core 冷凝器支架 Condenser bracket 冷凝器防护网 Condenser protection network 储液器 Reservoir 冷凝器至储液器胶管 Condenser to reservoir hose 储液器支架 Reservoir support |
1 1 1 1 2 1 1 1 1 |

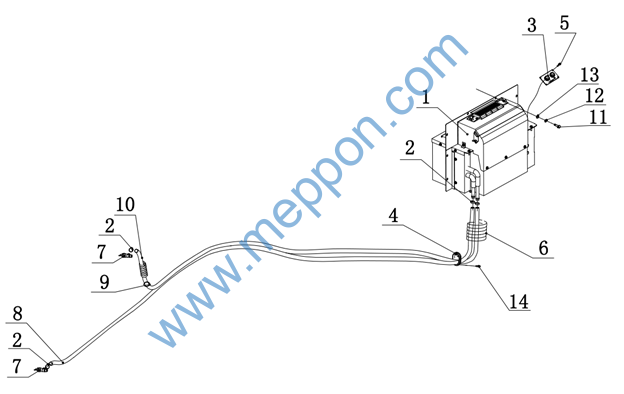

第51图
暖风系统
FIG.51 Warm Blaw System
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
1457-58-B0000 1457-58-03000 1455-58-00003 1457-58-09000 08043-04806 GB818-M4X12 1455-58-00005 1455-58-00002 1457-58-00003 1455-58-00010 1457-58-00002 GB5783-M8X25 GB97.1-8 GB93-8 GB818-M6X12 |
暖风系统总成 Warm braw assembly 暖风机 Heater unit 喉箍16-25 Clamp 暖风机控制面板 Control faceplate 套管夹 Clip 螺钉M4X12 Screw bolt 橡胶保护套φ40 Protective jacket 水阀Z3/8〞 Water valve 回水管 Water outlet pipe 扎带 Clip 进水管 Water inlet pipe 螺栓M8X25 Bolt 垫圈8 Washer 弹簧垫圈8 Spring washer 螺钉M6X12 Screw bolt
|
NT63 T2501-16-25 NT62-10
TB4003
T6170
|
1 1 4 1 1 4 1 2 1 15 1 8 8 8 1 |
