SHANTUI L55-B5 PARTS CATALOG 40
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 |
1456-58G-A1000 1457-58-08000 1457-58-01000 1456-58E-03000 1434-58-03000 1456-58E-02000 1457-58-00003 1455-58-00002 1457-58-00002 1455-58-11000 1457-58G-01000 1457-58A-04000 1457-58F-00007 1457-58-00011 1457-58A-02000 1455-58-00022 1455-58-00024 1455-58-00021 GB93-8 GB5783-M8X25 GB97.1-8 1455-58-00003 GB6170-M10 GB97.1-10 GB5783-M10X45 GB93-10 GB5783-M10X25 GB5782-M10X140 08034-40820 GB6170-M16 GB97.1-16 GB93-16 |
空调系统总成 Air Conditioner assembly 控制面板组件 蒸发器总成 冷凝器至干燥罐高压胶管 Hose 冷凝器总成 Condenser 蒸发器至储液器高压胶管 Hose 暖风回水管 Hose 水阀NPT3/8 Switch 暖风进水管 Hose 压缩机 Compressor 压缩机至冷凝器高压胶管 Hose 蒸发器至压缩机低压胶管 Hose 皮带 Belt 涨紧螺栓 Bolt 底板组件 Plate 支撑板 Plate 固定板 Plate 调整块 Adjust block 弹簧垫圈8 Washer 螺钉M8X25 Bolt 平垫圈8 Washer 卡箍16-25 Clip 螺母M10 Nut 平垫圈10 Washer 螺栓M10X45 Bolt 弹簧垫圈10 Washer 螺栓M10X25 Bolt 螺栓M10X140 Bolt 箍 Clip 螺母M16 Nut 平垫圈16 Washer 弹簧垫圈16 Washer |
|
1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 2 2 1 7 7 7 4 14 21 12 19 6 1 8 3 2 1 |
第48图
空调总成
FIG.48 Air-condition Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
32 33 |
GB818-M4X12 1456-58E-06000 |
螺钉M4X12 Bolt 连接线束总成 Harness |
4 1 |
第49图

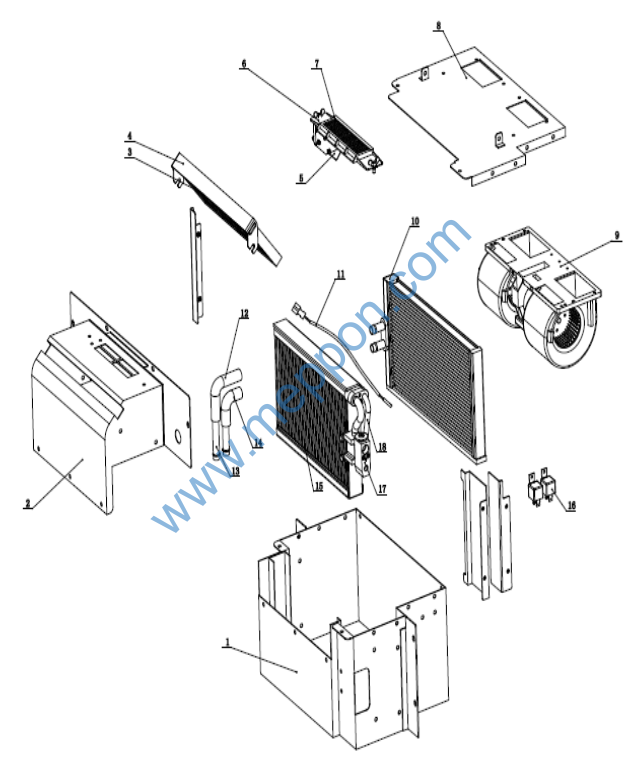

蒸发器总成
FIG.49 Evaporimeter System
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
|
1457-58-01000 GKZ26-5.0B-10 GKZ26-5.0B-30 GKZ26-5.0A-100-02 GKZ26-5.0A-100-10 GK33-5.0A1-10-10 GKZ26-5.0A-90-10 GKZ26-5.0A-90-02 GKZ26-5.0B-20 TB5101 GKZ33-5.0H-20 TB6507 GKZ26-5.0A-02 GK38-40-01 GKZ26-5.0A-01 GKZ33-5.0H-10-20 TB6313 TB0016 GKZ33-5.0H-10-10
|
蒸发器总成 Evaporator 下壳体焊合件 Shell 进风装置焊合件 Air inlet device 内循环纸滤芯 Internal circulation filter 内循环滤芯外框 Plate 风门电机 Motor 外循环滤芯外框 Plate 外循环纸滤芯 Enternal circulation filter 上盖板焊合件 Shell 蒸发风机 Evaporator motor 制热器 Cooler core 感温探头 Air outlet 进水软管 Hose 水管接头 Connector 出水软管 Hose器3015.0-40-10 制冷器芯 Cooler core 继电器 Relay 膨胀阀 Valve 过渡管组件 Hose Assembly |
1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 2 1 1 |
