SHANTUI L55-B5 PARTS CATALOG 39

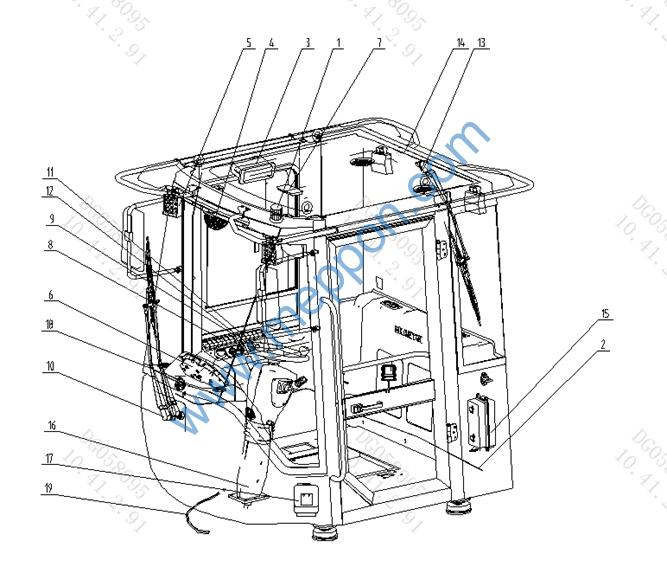

第45图
驾驶室线束
FIG.45 Driver Cab Wiring
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
D2446-02100 1456-08G-01000 F2820-02500 D2830-00000 D2401-02740 D2211-043D1 F2430-00100 D2560-77040 D2560-71010 D2801-06711 D2791-00010 D2541-05010 D2800-11000 1457-08-03000 1457-07-11000 1457-92F-01000 D2810-01500 D2500-00000 1457-07F-07000 |
LED爆闪警示灯 Alert lamp 仪表线束 Instrument panel wiring 收音机总成 Radio-recorder assembly 直柄风扇 Fan LED工作灯 Working lamp 组合仪表 Combined panel 顶灯 Top lamp 七联翘板开关1 Switch assembly 七联翘板开关2 Switch assembly 雨刷器总成 Windshield wiper Assy. 点烟器 Backup power USB接口 USB 后雨刷器总成 Rear windshield wiper Assy 驾驶室线束 Wire 继电器盒 Relay box 转向柱总成 Steering column assembly 喷水壶 Water tank 电锁开关 Key switch 驾驶室搭铁线 Wire |
1 1 1 1 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1
|

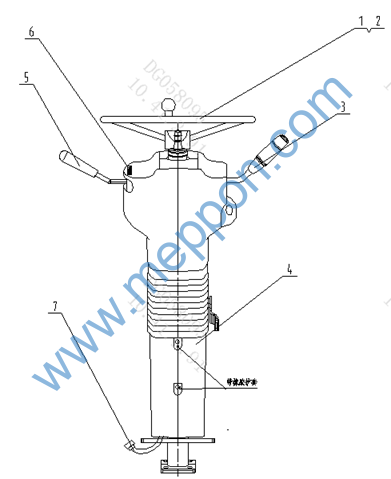

第46图
转向柱总成
FIG.46 Steering Column Assembly
NO. |
部件号 PART NO. |
零件名称 PART NAME |
数量 QTY |
1 2 3 4 5 6 7 |
1455-07-13001 1455-07-13008 D2561-00020 1457-07-01001 1457-25-01000 1455-07-13005 1457-07C-03100 |
方向盘 Wheel 方向盘护套 Wheel protection shell 组合开关 Combined switch 转向柱总成壳体 Plastic housings 操纵软轴总成 Control flexible shaft assembly 档位标签 Label 转向柱线束 Instrument desk wire |
1 1 1 1 1 1 1 |

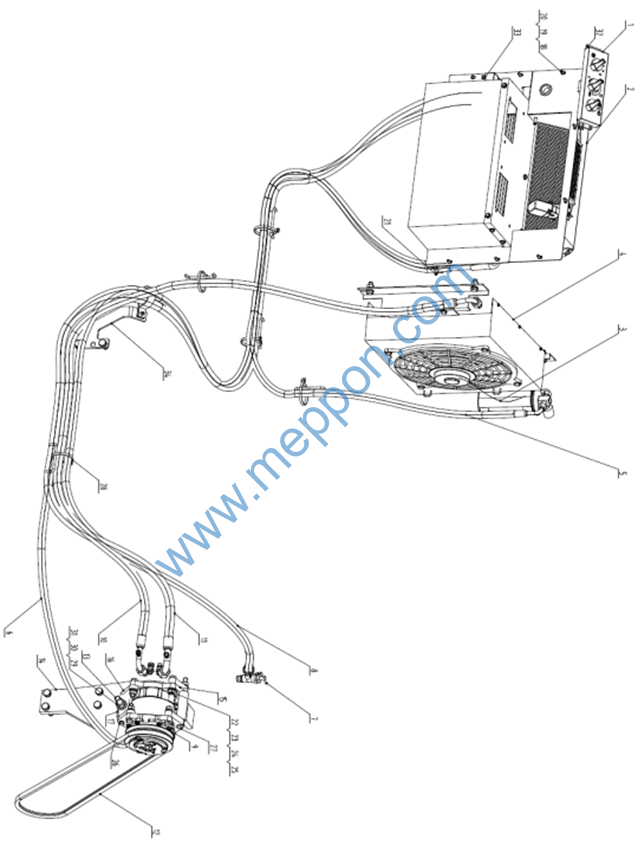

第47图
空调总成
FIG.47 Air-condition Assembly
