SINOMACH CHANGLIN 932 wheel loader parts catalog 03
发动机系统(IV) Engine System(IV)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.1F.3 |
1 |
机油散热器(玉柴) |
Radiator(yuchai) |
1 |
00005- |
|
Z30.1F.3A |
1 |
机油散热器(洛托) |
Radiator(luotuo) |
1 |
00005- |
||
2 |
W-08-00015 |
1 |
水散热器总成CL30(Y) |
Water tank(yuchai) |
1 |
00005- |
|
W-08-00014 |
1 |
水散热器总成CL30(L) |
Water tank(luotuo) |
1 |
00005- |
||
3 |
B-G061700-00010 |
1 |
螺母 M14 ZnD |
Nut |
4 |
00005- |
|
4 |
B-G00097B-00006 |
1 |
垫圈 14 Zn |
Washer |
4 |
00005- |
|
5 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
6 |
00005- |
|
6 |
B-G057830-00057 |
1 |
螺栓 M14×35 ZnD |
Bolt |
2 |
00005- |
|
7 |
B-G057830-00062 |
1 |
螺栓 M14×45 ZnD |
Bolt |
4 |
00005- |
|
8 |
Z30.1F-1 |
1 |
水箱机油散热器弹性垫 |
Cushion |
2 |
00005- |
|
9 |
Z30.1G-1 |
1 |
水箱机油散热器撑杆(玉柴) |
Support plate(yuchai) |
2 |
00005- |
|
1 |
水箱机油散热器撑杆(洛托) |
Support plate(luotuo) |
2 |
00005- |
|||

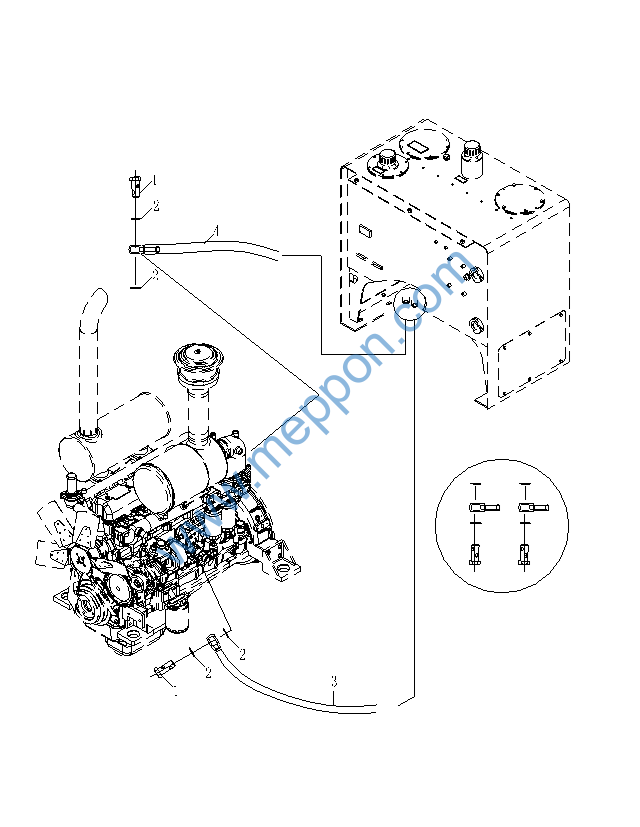

发动机系统(V) Engine System(V)
发动机系统(V) Engine System(V)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-J009990-00001 |
1 |
螺栓 M14×1.5×32 |
Bolt |
2 |
00005- |
|
2 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
4 |
00005- |
|
3 |
1 |
柴油机进油管 |
Pipe |
1 |
00005- |
||
4 |
1 |
柴油机回油管 |
pipe |
1 |
00005- |
||

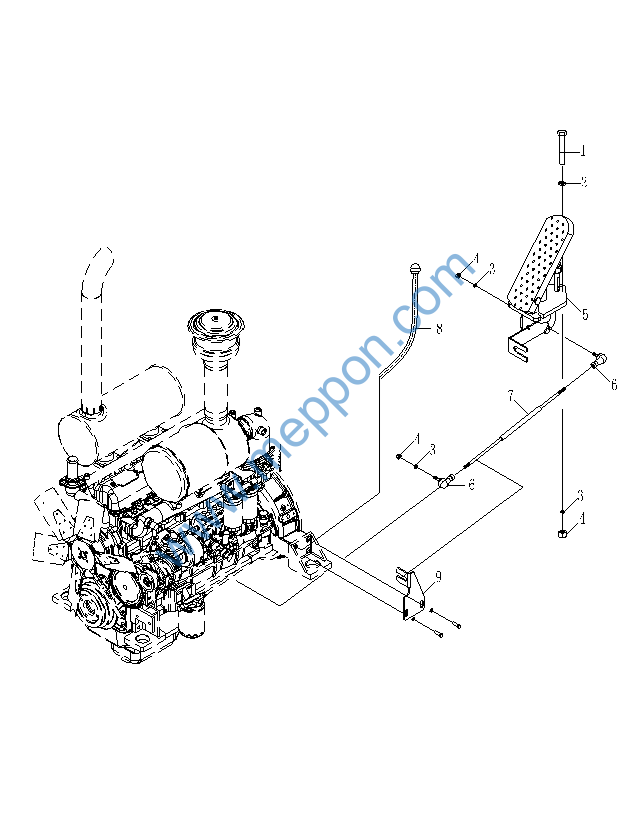

发动机系统(VI) Engine System(VI)
发动机系统(VI) Engine System(VI)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00132 |
1 |
螺栓 M6×25ZnD |
Bolt |
3 |
00005- |
|
2 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
5 |
00005- |
|
3 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
7 |
00005- |
|
4 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
5 |
00005- |
|
5 |
W-02-00068 |
1 |
油门踏板(YT|75) |
Accelerator pedal |
1 |
00005- |
|
6 |
Z30.1A.1 |
1 |
球铰接头 |
Spherical connector |
2 |
00005- |
|
7 |
Z30.1G.1 |
1 |
油门软轴(玉柴) |
Flexible shaft(yuchai) |
1 |
00005- |
|
Z30.1F.2 |
1 |
油门软轴(洛托) |
Flexible shaft(luotuo) |
1 |
00005- |
||
8 |
W-02-00071 |
1 |
油门熄火线 L=1800(玉柴) |
Accelerator wire(yuchai) |
1 |
00005- |
|
W-02-00073 |
1 |
油门熄火线 L=2335XH-30(洛托) |
Accelerator wire(luotuo) |
1 |
00005- |
||
9 |
Z30E.1G-2 |
1 |
油门软轴支架(玉柴) |
Flexible shaft support(yuchai) |
1 |
00005- |
|
-

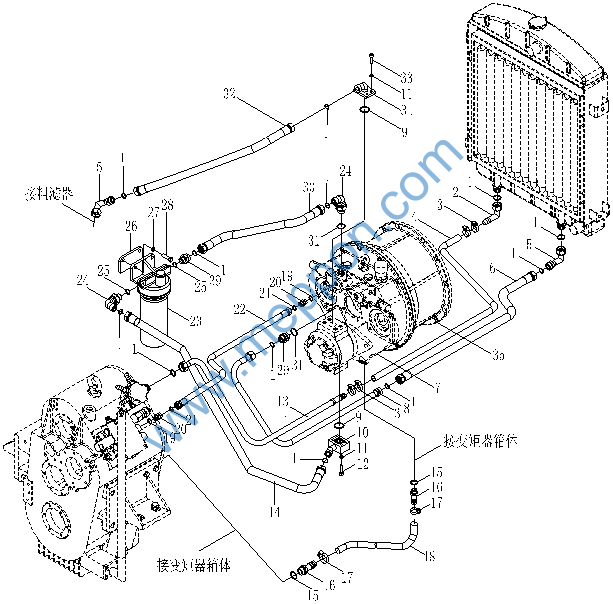

液力变矩器系统
Torque Converter System
液力变矩器系统
Torque Converter System
