SINOMACH CHANGLIN 932 wheel loader parts catalog 04
液力变矩器系统
Torque Converter System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020710-00040 |
1 |
O形圈24×2.4 |
O-ring |
11 |
00005- |
|
2 |
Z50B.2.5.1 |
1 |
弯管接头 |
Elbow joint |
2 |
00005- |
|
3 |
B-J088700-00014 |
1 |
喉箍d32 |
Clamp |
4 |
00005- |
|
4 |
Z30.2.5-1 |
1 |
软管φ19×1800 |
Hose |
1 |
00005- |
|
5 |
Z30.2M.2.1 |
1 |
弯管接头 |
Elbow joint |
1 |
00005- |
|
6 |
B-Q020750-00041 |
1 |
胶管接头19I-1500 |
Tube |
1 |
00005- |
|
7 |
W-01-00006 |
1 |
齿轮油泵(左旋)|CBG1A032 |
Pump |
1 |
00005- |
|
8 |
Z30.2M.4.1 |
1 |
油管 |
Oil pipe |
1 |
00005- |
|
9 |
B-Q020710-00056 |
1 |
O形圈35×3.5 |
O-ring |
2 |
00005- |
|
10 |
Z30.2M.5.1 |
1 |
CBG32泵出油管 |
Pump outlet oil pipe |
1 |
00005- |
|
11 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
8 |
00005- |
|
12 |
B-G000700-00008 |
1 |
螺钉M10×40 |
Screw |
4 |
00005- |
|
13 |
Z30.2.5.1 |
1 |
油管 |
O-ring |
1 |
00005- |
|
14 |
B-Q020750-00049 |
1 |
胶管接头19I-420 |
Tube |
1 |
00005- |
|
15 |
B-J010020-00010 |
1 |
垫圈30 |
Washer |
2 |
00005- |
|
16 |
Z30.2.6-2 |
1 |
接头 |
Joint |
2 |
00005- |
|
17 |
B-J088700-00015 |
1 |
喉箍d40 |
Clamp |
2 |
00005- |
|
18 |
Z30.2.6-1 |
1 |
软管φ25×470 |
Hose |
1 |
00005- |
|
19 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
2 |
00005- |
|
20 |
Z30.2M.1-1 |
1 |
管接头 |
Pump inlet oil joint |
2 |
00005- |
|
21 |
B-Q020710-00024 |
1 |
O形圈16×2.4 |
O-ring |
2 |
00005- |
|
22 |
B-Q020750-00014 |
1 |
胶管接头13I-660 |
Tube |
1 |
00005- |
|
23 |
Z30.2.8 |
1 |
精滤清器 |
Fine filter |
1 |
00005- |
|
24 |
Z30.2M.5.2 |
1 |
接头 |
Joint |
2 |
00005- |
|
25 |
B-Q020710-00045 |
1 |
O形圈28×3.5 |
O-ring |
3 |
00005- |
|
26 |
Z30.2M-1 |
1 |
垫 |
Disc |
1 |
00005- |
|
27 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
2 |
00005- |
|
28 |
B-G057830-00043 |
1 |
螺栓 M12×45 ZnD |
Bolt |
2 |
00005- |
|
29 |
Z30.2M.4-1 |
1 |
管接头 |
Pump inlet oil joint |
2 |
00005- |
|
30 |
B-Q020750-00053 |
1 |
胶管接头19II-640 |
Tube |
1 |
00005- |
|
31 |
B-J010020-00009 |
1 |
垫圈27 |
Washer |
2 |
00005- |
|
32 |
B-Q020750-00059 |
1 |
胶管接头19II-970 |
Tube |
1 |
00005- |
|
33 |
B-G000700-00003 |
1 |
螺钉M10×22 |
Screw |
4 |
00005- |
|
34 |
Z30.2M.2-1 |
1 |
CBG32泵进油接头 |
Pump inlet oil pipe |
1 |
00005- |
|
35 |
Z30.2M.3 |
1 |
液力变矩器 |
Torque converter |
1 |
00005- |
|
|

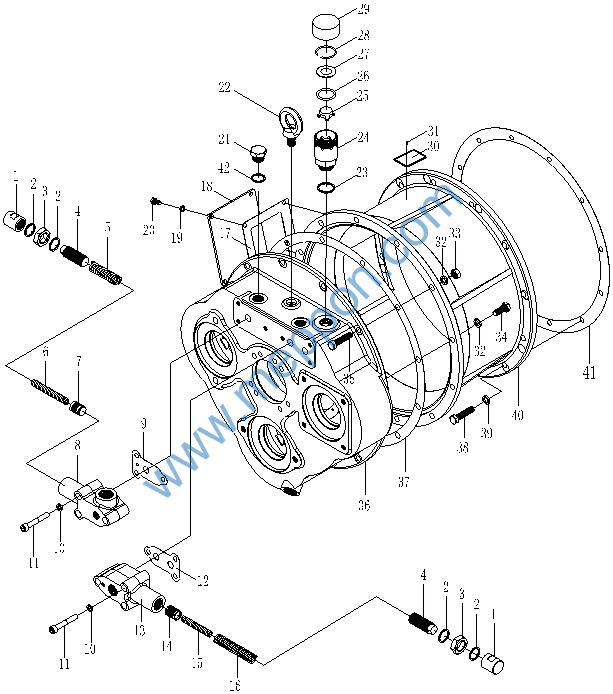

液力变矩器(I)
Torque Converter(I)
液力变矩器(I)
Torque Converter(I)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2.3.1-7 |
1 |
螺套 |
Plug |
2 |
00005- |
|
2 |
Z30.2.3.1-6 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
3 |
B-G061730-00012 |
1 |
螺母M24X1.5 |
Nut |
2 |
00005- |
|
4 |
Z30.2.3.1-5 |
1 |
螺塞 |
Plug |
2 |
00005- |
|
5 |
Z30.2.3.2-3 |
1 |
大弹簧 |
Big spring |
1 |
00005- |
|
6 |
Z30.2.3.2-2 |
1 |
小弹簧 |
Small spring |
1 |
00005- |
|
7 |
Z30.2.3.2-4 |
1 |
阀芯 |
Valve core |
1 |
00005- |
|
8 |
Z30.2.3.2-1 |
1 |
阀体 |
Valve body |
1 |
00005- |
|
9 |
Z30.2.3-31 |
1 |
密封垫 |
Seal washer |
1 |
00005- |
|
10 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
6 |
00005- |
|
11 |
B-G000700-00010 |
1 |
螺钉M10×65 |
Screw |
6 |
00005- |
|
12 |
Z30.2.3-29 |
1 |
密封垫 |
Seal washer |
1 |
00005- |
|
13 |
Z30.2.3.1-2 |
1 |
阀体 |
Valve body |
1 |
00005- |
|
14 |
Z30.2.3.1-1 |
1 |
阀芯 |
Valve core |
1 |
00005- |
|
15 |
Z30.2.3.1-4 |
1 |
小弹簧 |
Small spring |
1 |
00005- |
|
16 |
Z30.2.3.1-3 |
1 |
大弹簧 |
Big spring |
1 |
00005- |
|
17 |
Z30.2D.1-17 |
1 |
密封垫 |
Seal washer |
1 |
00005- |
|
18 |
Z30.2D.1-16 |
1 |
盖板 |
Cover board |
1 |
00005- |
|
19 |
B-G000930-00017 |
1 |
垫圈8 |
Spring washer |
4 |
00005- |
|
20 |
B-G057830-00137 |
螺栓M8X16ZnD |
Bolt |
4 |
00005- |
||
21 |
Z30.2.3-30 |
1 |
螺塞 |
Plug |
2 |
00005- |
|
22 |
B-G008250-00001 |
1 |
螺钉M16 |
Screw |
1 |
00005- |
|
23 |
B-J010020-00010 |
1 |
垫圈30 |
Spring washer |
1 |
00005- |
|
24 |
Z30.4.16-1 |
1 |
通气杯 |
Aerated cup |
1 |
00005- |
|
25 |
Z30.4.16-2 |
1 |
杯盖 |
Cup cover |
1 |
00005- |
|
26 |
B-Q020710-00064 |
1 |
O形圈40×3.5 |
O-ring |
1 |
00005- |
|
27 |
Z30.4.16.1 |
1 |
过滤盘 |
Filtering dish |
1 |
00005- |
|
28 |
B-G00895A-00001 |
1 |
挡圈 40 |
Snap ring |
1 |
00005- |
|
29 |
Z30.4.16-3 |
1 |
外套 |
Outer sleeve |
1 |
00005- |
|
30 |
Z30.2.3-45 |
1 |
标牌 |
Scutcheon |
1 |
00005- |
|
31 |
B-G008270-00005 |
1 |
铆钉2X6 |
Rivet |
4 |
00005- |
|
32 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
12 |
00005- |
|
33 |
B-G061700-00007 |
1 |
螺母M12 ZnD |
Nut |
6 |
00005- |
|
34 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Bolt |
6 |
00005- |
|
35 |
B-G057830-00045 |
1 |
螺栓M12×50 ZnD |
Bolt |
6 |
00005- |
|
36 |
Z30.2D.1-1 |
1 |
箱体 |
Case |
1 |
00005- |
|
37 |
Z30.2D.1-20 |
1 |
纸垫 |
Paper pad |
1 |
00005- |
|
38 |
B-G000700-00006 |
1 |
螺钉M10X35 |
Bolt |
12 |
00005- |
|
39 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
12 |
00005- |
|
40 |
Z30.2D.1-7 |
1 |
连接壳体 |
Case |
1 |
00005- |
|
41 |
Z30.2D.1-15 |
1 |
密封垫 |
Seal washer |
1 |
00005- |
|
42 |
B-J010020-00008 |
1 |
垫圈24 |
Washer |
2 |
00005- |

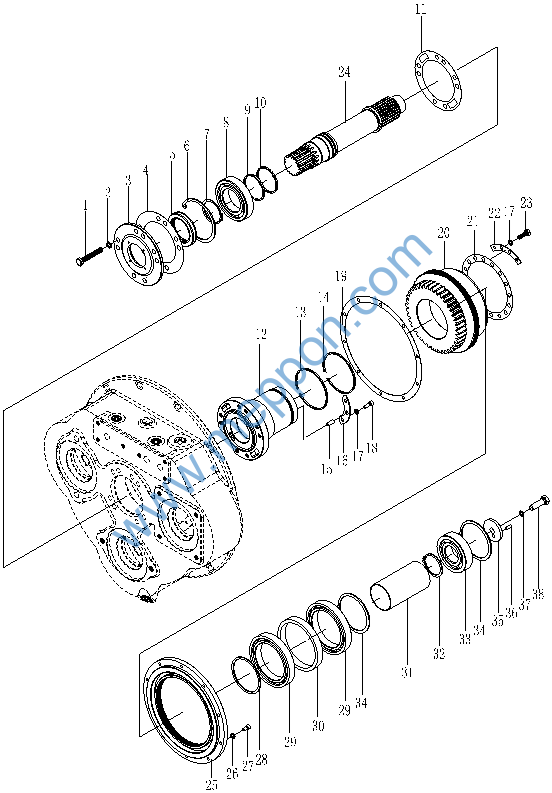

液力变矩器(II)
Torque Converter(II))
液力变矩器(II)
Torque Converter(II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00021 |
1 |
螺栓 M10X65ZnD |
Bolt |
8 |
00005- |
|
2 |
B-J010020-00001 |
1 |
垫圈10 |
Washer |
8 |
00005- |
|
3 |
Z30.2.3-13 |
1 |
轴承盖 |
Bearing cover |
1 |
00005- |
|
4 |
Z30.2.3-14 |
1 |
垫 |
Washer |
1 |
00005- |
|
5 |
B-G09877A-00025 |
1 |
油封FB55X80X12 |
Oil seal |
1 |
00005- |
|
6 |
B-G00893A-00001 |
1 |
挡圈100 |
Snap ring |
1 |
00005- |
|
7 |
B-G00894A-00019 |
1 |
挡圈55 |
Snap ring |
1 |
00005- |
|
8 |
B-G002760-00021 |
1 |
轴承6211 |
Bearing |
1 |
00005- |
|
9 |
Z30.2.3-12A |
1 |
密封环 |
Seal ring |
1 |
00005- |
|
10 |
Z30.2.3-12B |
1 |
密封环 |
Seal ring |
1 |
00005- |
|
11 |
Z30.2.3-15 |
1 |
垫 |
Washer |
1 |
00005- |
|
12 |
Z30.2D.1-4 |
1 |
导轮座 |
Stator |
1 |
00005- |
|
13 |
Z30.2.3-9A |
1 |
密封环 |
Seal ring |
1 |
00005- |
|
14 |
Z30.2.3-9B |
1 |
密封环 |
Seal ring |
1 |
00005- |
|
15 |
B-G001190-00019 |
1 |
销A8×16 |
Pin |
3 |
00005- |
|
16 |
Z30.2.3-18 |
1 |
垫片 |
Washer |
2 |
00005- |
|
17 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
22 |
00005- |
|
18 |
B-G000700-00036 |
1 |
螺钉M8×25 |
Screw |
6 |
00005- |
|
19 |
Z30.2D.1-19 |
1 |
垫 |
Washer |
1 |
00005- |
|
20 |
Z30.2D.1-5L |
1 |
齿轮 |
Gear |
1 |
00005- |
|
21 |
Z30.2.3-20 |
1 |
垫 |
Washer |
1 |
00005- |
|
22 |
Z30.2.3-7 |
1 |
垫片 |
Washer |
4 |
00005- |
|
23 |
B-G057830-00140 |
1 |
螺栓M8×25 |
Bolt |
16 |
00005- |
|
24 |
Z30.2D.1-3 |
1 |
涡轮轴 |
Turbine |
1 |
00005- |
|
25 |
Z30.2D.1-6 |
1 |
油盘盖 |
Cover |
1 |
00005- |
|
26 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
10 |
00005- |
|
27 |
B-G000700-00030 |
1 |
螺钉M6×12 |
Screw |
10 |
00005- |
|
28 |
Z30.2.3-17 |
1 |
挡圈 |
Snap ring |
1 |
00005- |
|
29 |
B-G002760-00012 |
1 |
轴承61918 |
Bearing |
2 |
00005- |
|
30 |
Z30.2D.1-18 |
1 |
隔圈 |
Disconnecting ring |
1 |
00005- |
|
31 |
Z30.2D.1-2 |
1 |
隔套 |
Disconnecting cover |
1 |
00005- |
|
32 |
B-G00894A-00018 |
1 |
挡圈52 |
Snap ring |
1 |
00005- |
|
33 |
B-G002760-00027 |
1 |
轴承6308N |
Bearing |
1 |
00005- |
|
34 |
B-G00894A-00025 |
1 |
挡圈90 |
Snap ring |
2 |
00005- |
|
35 |
Z30.2.3-34 |
1 |
压板 |
Clamping |
1 |
00005- |
|
36 |
B-G001190-00016 |
1 |
销A6×16 |
Pin |
1 |
00005- |
|
37 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
1 |
00005- |
|
38 |
B-G057830-00041 |
1 |
螺栓M12×40ZnD |
Bolt |
1 |
00005- |
|
液力变矩器(III)
Torque Converter(III)
)
液力变矩器(III)
Torque Converter(III)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00140 |
1 |
螺栓M8×25 |
Bolt |
24 |
00005- |
|
2 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
24 |
00005- |
|
3 |
Z30.2.3-47 |
1 |
垫片 |
Washer |
12 |
00005- |
|
4 |
Z30.2.3-21A |
1 |
泵轮 |
Pump |
1 |
00005- |
|
5 |
Z30.2.3-46 |
1 |
垫 |
Washer |
1 |
00005- |
|
6 |
Z30.2.3-23A |
1 |
涡轮 |
Turbine |
1 |
00005- |
|
7 |
Z30.2.3-22A |
1 |
导轮 |
Stator |
1 |
00005- |
|
8 |
Z30.2D.1-8 |
1 |
泵壳 |
Pump |
1 |
00005- |
|
9 |
Z30.2D.1-13 |
1 |
隔套 |
Spacer |
1 |
00005- |
|
10 |
Z30.2D.1-11 |
1 |
密封垫 |
Washer |
1 |
00005- |
|
11 |
Z30.2D.1-14A |
1 |
主动轴 |
Shaft |
1 |
00005- |
|
12 |
Z30.2D.1-12 |
1 |
垫 |
Washer |
1 |
00005- |
|
13 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
6 |
00005- |
|
14 |
B-G057860-00009 |
1 |
螺栓M12X1.5X40-10.9ZnD |
Bolt |
6 |
00005- |
|
液力变矩器(IV)
Torque Converter(IV))
