SINOMACH CHANGLIN 932 wheel loader parts catalog 05
液力变矩器(IV)
Torque Converter(IV)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2D.1-21 |
1 |
螺母 |
Nut |
2 |
00005- |
|
2 |
B-G009010-00005 |
1 |
双头螺栓M14×55 |
Stud bolt |
2 |
00005- |
|
3 |
B-G000930-00005 |
1 |
垫圈14 |
Spring washer |
2 |
00005- |
|
4 |
Z30.2.3-6 |
1 |
垫 |
Pad |
1 |
00005- |
|
5 |
B-G09877A-00023 |
1 |
油封FB50×80×12 |
Oil seal |
1 |
00005- |
|
6 |
B-G00893A-00012 |
1 |
挡圈70 |
Snap ring |
1 |
00005- |
|
7 |
Z30.2.3-5 |
1 |
联接套 |
Connecting sleeve |
1 |
00005- |
|
8 |
Z30.2.3-2L |
1 |
齿轮 |
Gear |
1 |
00005- |
|
9 |
Z30.2.3-4 |
1 |
芯轴 |
Shaft |
1 |
00005- |
|
10 |
B-G002760-00015 |
1 |
轴承6207 |
Bearing |
1 |
00005- |
|
11 |
B-G00893A-00013 |
1 |
挡圈72 |
Snap ring |
1 |
00005- |
|
12 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
1 |
00005- |
|
13 |
B-G057860-00002 |
1 |
螺栓M10×1×28 |
Bolt |
1 |
00005- |
|

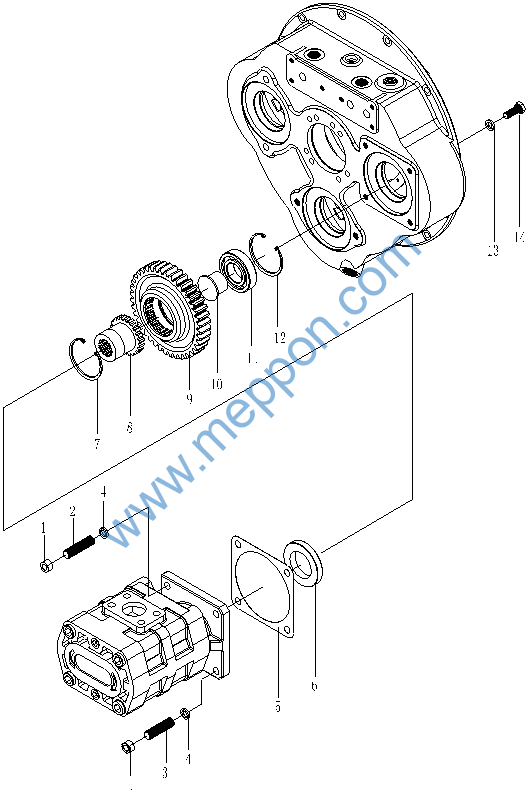

液力变矩器(V)
Torque Converter(V)
液力变矩器(V)
Torque Converter(V)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
4 |
00005- |
|
2 |
B-G009010-00008 |
1 |
螺柱M12X55 |
Stud bolt |
4 |
00005- |
|
3 |
B-G009010-00009 |
1 |
螺柱M12X50 |
Stud bolt |
4 |
00005- |
|
4 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
4 |
00005- |
|
5 |
Z30.2.3-41 |
1 |
垫 |
Pad |
1 |
00005- |
|
6 |
B-G09877A-00023 |
1 |
油封FB50×80×12 |
Oil seal |
1 |
00005- |
|
7 |
B-G00893A-00012 |
1 |
挡圈70 |
Snap ring |
1 |
00005- |
|
8 |
Z30.2.3-42 |
1 |
联接套 |
Connecting sleeve |
1 |
00005- |
|
9 |
Z30.2.3-43L |
1 |
齿轮 |
Gear |
1 |
00005- |
|
10 |
Z30.2.3-4 |
1 |
芯轴 |
Shaft |
1 |
00005- |
|
11 |
B-G002760-00015 |
1 |
轴承6207 |
Bearing |
1 |
00005- |
|
12 |
B-G00893A-00013 |
1 |
挡圈72 |
Snap ring |
1 |
00005- |
|
13 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
1 |
00005- |
|
14 |
B-G057860-00002 |
1 |
螺钉M10×1×28 |
Screw |
1 |
00005- |
|

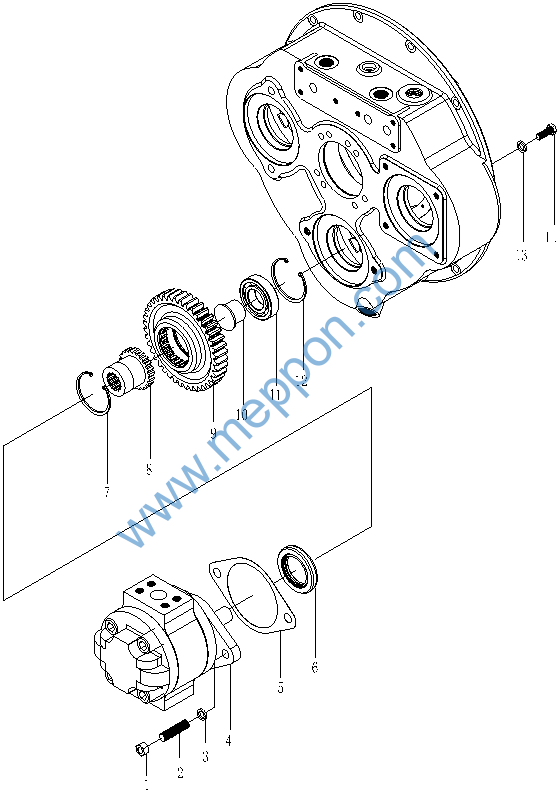

液力变矩器(VI)
Torque Converter(VI)
液力变矩器(VI)
Torque Converter(VI)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2D.1-21 |
1 |
螺母 |
Nut |
2 |
00005- |
|
2 |
B-G009010-00005 |
1 |
双头螺栓M14×55 |
Stud bolt |
2 |
00005- |
|
3 |
B-G000930-00005 |
1 |
垫圈14 |
Spring washer |
2 |
00005- |
|
4 |
W-01-00006 |
1 |
齿轮油泵(左旋)CBG1A032 |
Pump |
1 |
00005- |
|
5 |
Z30.2.3-6 |
1 |
垫 |
Pad |
1 |
00005- |
|
6 |
B-G09877A-00023 |
1 |
油封FB50×80×12 |
Oil seal |
1 |
00005- |
|
7 |
B-G00893A-00012 |
1 |
挡圈70 |
Snap ring |
1 |
00005- |
|
8 |
Z30.2.3-5 |
1 |
联接套 |
Connecting sleeve |
1 |
00005- |
|
9 |
Z30.2.3-2L |
1 |
齿轮 |
Gear |
1 |
00005- |
|
10 |
Z30.2.3-4 |
1 |
芯轴 |
Shaft |
1 |
00005- |
|
11 |
B-G002760-00015 |
1 |
轴承6207 |
Bearing |
1 |
00005- |
|
12 |
B-G00893A-00013 |
1 |
挡圈72 |
Snap ring |
1 |
00005- |
|
13 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
1 |
00005- |
|
14 |
B-G057860-00002 |
1 |
螺钉M10×1×28 |
Screw |
1 |
00005- |
|

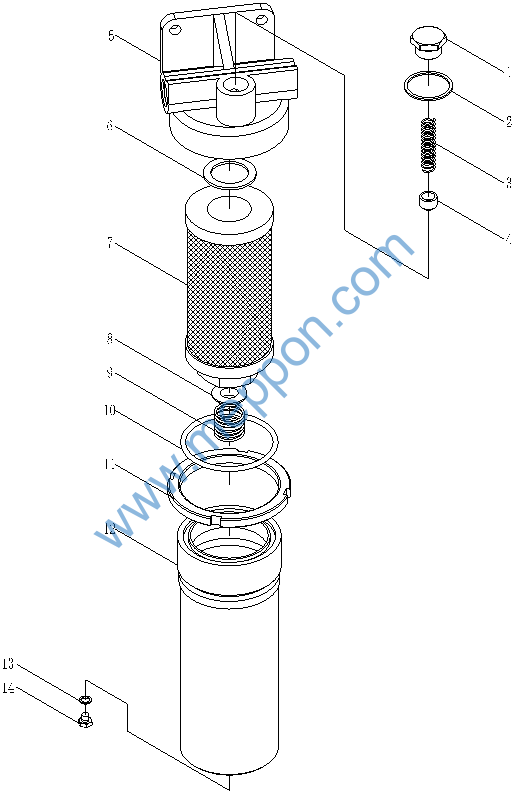

精滤清器
Fine Filter
精滤清器
Fine Filter
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2.8-7 |
1 |
阀盖 |
Valve cover |
1 |
00005- |
|
2 |
B-J010020-00010 |
1 |
垫圈30 |
Washer |
1 |
00005- |
|
3 |
Z30.2.8-6 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
4 |
Z30.2.8-5 |
1 |
阀芯 |
Valve core |
1 |
00005- |
|
5 |
Z30.2.8-8 |
1 |
精滤器上盖 |
Upper cover |
1 |
00005- |
|
6 |
Z30.2.8-3 |
1 |
胶垫 |
Rubber pad |
1 |
00005- |
|
7 |
W-15-00057 |
1 |
线隙式滤油器 |
Filter |
1 |
00005- |
|
8 |
Z30.2.8-2 |
1 |
座 |
Seat |
1 |
00005- |
|
9 |
Z30.2.8-1 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
10 |
B-Q020710-00107 |
1 |
O形密封圈105×5.7 |
O-ring |
1 |
00005- |
|
11 |
Z30.2.8-4 |
1 |
螺母 |
Nut |
1 |
00005- |
|
12 |
Z30.2.8.1 |
1 |
精滤清器 |
Filter body |
1 |
00005- |
|
13 |
B-J010020-00013 |
1 |
垫圈8 |
Washer |
1 |
00005- |
|
14 |
B-J010000-00013 |
1 |
螺塞M8×1 |
Plug |
1 |
00005- |
|
