SINOMACH CHANGLIN 932 wheel loader parts catalog 06
三、主传动轴
Main Drive Shaft
主传动轴
Main Drive Shaft
主传动轴
Main Drive Shaft
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
932.3.Z |
1 |
上传动轴 |
Main Drive Shaft |
1 |
00005- |
|
2 |
B-G008890-00005 |
1 |
螺母M14×1.5 ZnD |
Nut |
4 |
00005- |
|
3 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
4 |
00005- |
|
4 |
B-G057850-00013 |
1 |
螺栓M14×1.5×50 ZnD |
Bolt |
4 |
00005- |
|
四、变速箱体及附件
Transmission and Accessories

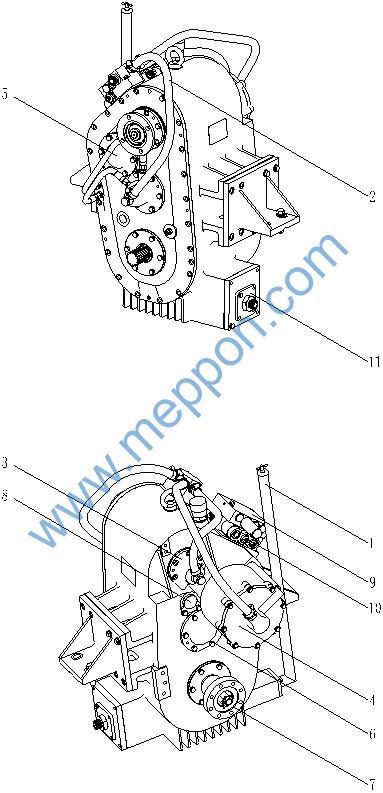

变速箱总成
Transmission Ass’y
变速箱总成
Transmission Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
932.4 |
变速箱总成 |
Transmission Ass’y |
1 |
00005- |
|||
1 |
变速箱体及附件(Ⅰ) |
Transmission and Accessories(Ⅰ) |
1 |
00005- |
|||
2 |
变速箱体及附件(Ⅱ) |
Transmission and Accessories(Ⅱ) |
1 |
00005- |
|||
3 |
932.4.1 |
前进/倒退档轴总成 |
Forward and Reverse Gear Ass’y |
1 |
00005- |
||
4 |
Z304.2C |
一档总成 |
1st Speed Ass’y |
1 |
00005- |
||
5 |
Z30.4.3C |
中间轴总成 |
Medium Shaft Ass’y |
1 |
00005- |
||
6 |
Z30.4.4A |
二、三档轴总成 |
2nd and 3rd Shaft Ass’y |
1 |
00005- |
||
7 |
Z30.4.7A |
输出轴总成 |
Output Shaft Ass’y |
1 |
00005- |
||
8 |
Z30.4.9 |
倒档轴总成 |
Reverse Shaft Ass’y |
1 |
00005- |
||
9 |
Z30.4.12A |
分配阀总成 |
Distributing Valve Ass’y |
1 |
00005- |
||
10 |
Z30.4.13 |
档位阀总成 |
Clutch Valve Ass’y |
1 |
00005- |
||
11 |
Z30.4.21 |
滤清器总成 |
Filter Ass’y |
1 |
00005- |
||
|

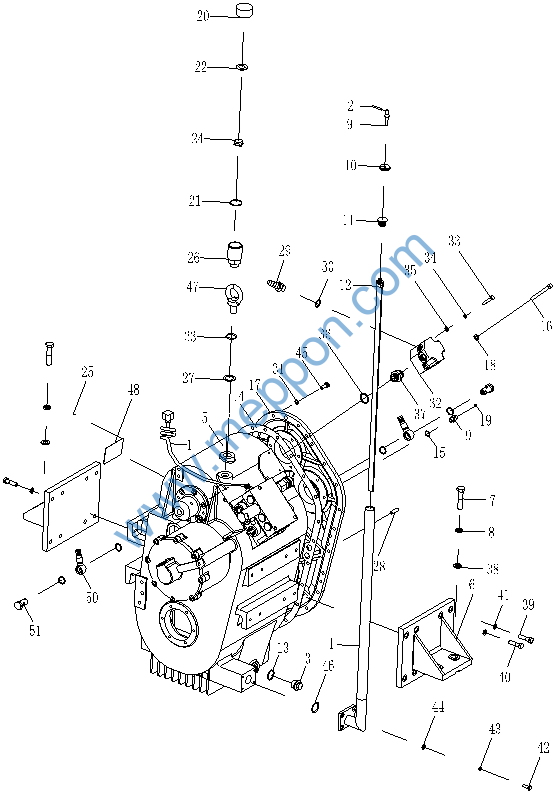

变速箱体及附件(Ⅰ)
Transmission and Accessories(Ⅰ)
