SINOMACH CHANGLIN 932 wheel loader parts catalog 07

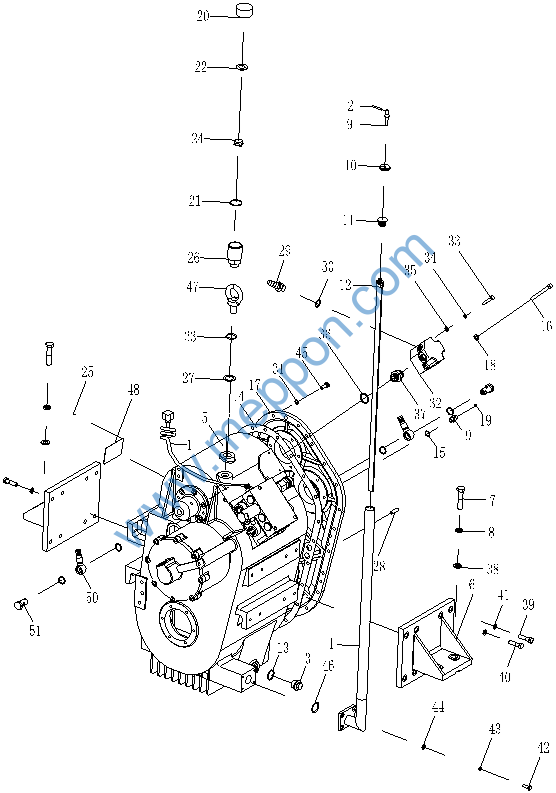

变速箱体及附件(Ⅰ)
Transmission and Accessories(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.4.18 |
1 |
档位压力表油管总成 |
Clutch pressure gauge tube ass’y |
1 |
00005- |
|
2 |
B-G001190-00027 |
1 |
销D5×40 |
Pin |
1 |
00005- |
|
3 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Plug |
1 |
00005- |
|
4 |
Z30.4.14A.1 |
1 |
油尺套筒 |
Sleeve |
1 |
00005- |
|
5 |
Z30.4-1 |
1 |
变速箱体 |
Case |
1 |
00005- |
|
6 |
Z30.4.15-1 |
1 |
支承板 |
Support |
2 |
00005- |
|
7 |
B-G057820-00087 |
1 |
螺栓M16×70 ZnD |
Bolt |
4 |
00005- |
|
8 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
9 |
Z30.4.14-5 |
1 |
拧紧螺杆 |
Screw |
1 |
00005- |
|
10 |
Z30.4.14-4 |
1 |
盖 |
Cover |
1 |
00005- |
|
11 |
Z30.4.14-3 |
1 |
油封 |
Seal oil |
1 |
00005- |
|
12 |
Z30.4.14.1 |
1 |
油尺组件 |
Oil gauge ass’y |
1 |
00005- |
|
13 |
B-Q020710-00029 |
1 |
O型密封圈20×2.4 |
O-ring |
2 |
00005- |
|
14 |
Z30.4-2 |
1 |
密封纸垫 |
Gasket |
1 |
00005- |
|
15 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
5 |
00005- |
|
16 |
B-G057820-00003 |
1 |
螺栓M10×110ZnD |
Bolt |
3 |
00005- |
|
17 |
Z30.4-3A |
1 |
变速箱盖 |
Tranmission cover |
1 |
00005- |
|
18 |
B-G00097B-00002 |
1 |
垫圈10 ZnD |
Washer |
3 |
00005- |
|
19 |
B-Q020710-00008 |
1 |
O型圈11×1.9 |
O-ring |
4 |
00005- |
|
20 |
Z30.4.16-3 |
1 |
外套 |
Outer sleeve |
1 |
00005- |
|
21 |
B-G00895A-00001 |
1 |
挡圈40 |
Snap ring |
1 |
00005- |
|
22 |
Z30.4.16.1 |
1 |
过滤盘 |
Fender |
1 |
00005- |
|
23 |
B-Q020710-00064 |
1 |
O形圈40×3.5 |
O-ring |
1 |
00005- |
|
24 |
Z30.4.16-2 |
1 |
杯盖 |
Cap |
1 |
00005- |
|
25 |
B-G008270-00005 |
1 |
铆钉2×6 |
Screw |
4 |
00005- |
|
26 |
Z30.4.16-1 |
1 |
通气杯 |
Breather |
1 |
00005- |
|
27 |
B-J010020-00010 |
1 |
垫圈30 |
Washer |
1 |
00005- |
|
28 |
B-G001180-00001 |
1 |
销A10×35 |
Cone pine |
2 |
00005- |
|
29 |
Z30.4.17-3 |
1 |
管接头 |
Joint |
4 |
00005- |
|
30 |
B-J010020-00006 |
1 |
垫圈20 |
Washer |
10 |
00005- |
|
31 |
B-G000930-00001 |
1 |
弹簧垫圈10 |
Spring washer |
24 |
00005- |
|
32 |
Z30.4.17-5 |
1 |
冷却油分流器 |
Diverter |
1 |
00005- |
|
33 |
B-G057820-00162 |
1 |
螺栓M8×50ZnD |
Bolt |
3 |
00005- |
|
34 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
3 |
00005- |
|
35 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
3 |
00005- |
|
36 |
B-J010020-00009 |
1 |
垫圈27 |
Washer |
1 |
00005- |
|
37 |
Z30.2M.4-1 |
1 |
接头体22/M27×2 |
Joint body |
1 |
00005- |
|
38 |
B-G00097B-00008 |
1 |
垫圈16ZnD |
Washer |
4 |
00005- |
|
39 |
B-G057820-00038 |
1 |
螺栓M12×45ZnD |
Bolt |
12 |
00005- |
|
40 |
B-G057830-00037 |
1 |
螺栓M12×35ZnD |
Bolt |
4 |
00005- |
|
变速箱体及附件(Ⅰ)
Transmission and Accessories(Ⅰ)
变速箱体及附件(Ⅰ)
Transmission and Accessories(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
41 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
16 |
00005- |
|
42 |
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
4 |
00005- |
|
43 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
44 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Small washer |
4 |
00005- |
|
45 |
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Bolt |
21 |
00005- |
|
46 |
B-Q020710-00064 |
1 |
O形圈40×3.5 |
O-ring |
1 |
00005- |
|
47 |
B-G008250-00003 |
1 |
螺钉M20ZnD |
Screw |
1 |
00005- |
|
48 |
Z30.4M-4 |
1 |
标牌 |
Plate |
1 |
00005- |
|
49 |
Z30.4M-2 |
1 |
接头 |
Joint |
5 |
00005- |
|
50 |
Z30.4M.1.1 |
1 |
管接头 |
Joint |
2 |
00005- |
|
51 |
B-J009990-00016 |
1 |
螺栓M20x1.5×38ZnD |
Bolt |
2 |
00005- |
|

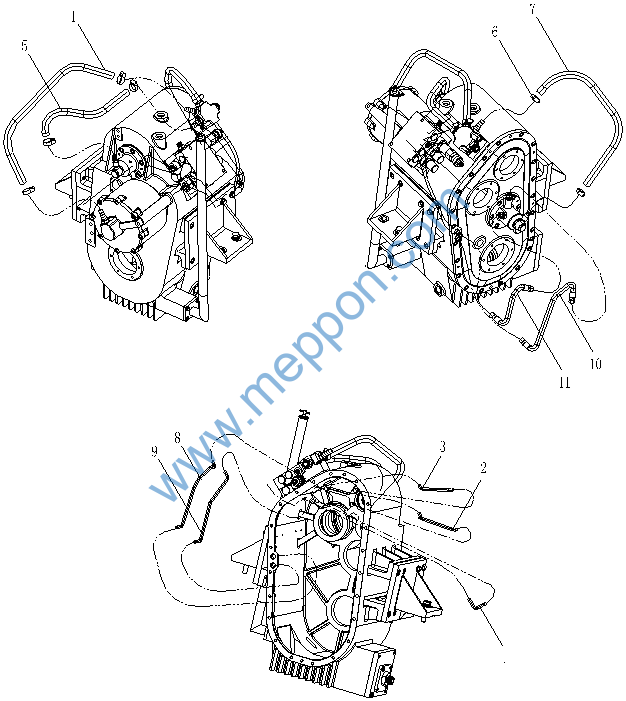

变速箱体及附件(Ⅱ)
Transmission and Accessories(Ⅱ)
变速箱体及附件(Ⅱ)
Transmission and Accessories(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.4.17-2 |
1 |
输油胶管φ16×26×750 |
Hose |
1 |
00005- |
|
2 |
Z30.4.10 |
1 |
前进档内油管 |
Forward tube |
1 |
00005- |
|
3 |
Z30.4.11 |
1 |
后退档内油管 |
Reverse tube |
1 |
00005- |
|
4 |
Z30.4.8 |
1 |
一档内油管 |
1 st intake tube |
1 |
00005- |
|
5 |
Z30.4.17-4 |
1 |
输油胶管φ16×26×480 |
Hose |
1 |
00005- |
|
6 |
B-J088700-00014 |
1 |
喉箍d32 |
Clamp |
6 |
00005- |
|
7 |
Z30.4.17-1 |
1 |
输油胶管φ16×26×700 |
Hose |
1 |
00005- |
|
8 |
Z30.4.5 |
1 |
二档内油管 |
2 nd inner tube ass’y |
1 |
00005- |
|
9 |
Z30.4.6 |
1 |
三档内油管 |
2 nd inner tube ass’y |
1 |
00005- |
|
10 |
B-Q020750-00096 |
1 |
胶管接头8I-470 |
Hose joint |
1 |
00005- |
|
11 |
B-Q020750-00092 |
1 |
胶管接头8I-330 |
Hose joint |
1 |
00005- |
|
|
|||||||

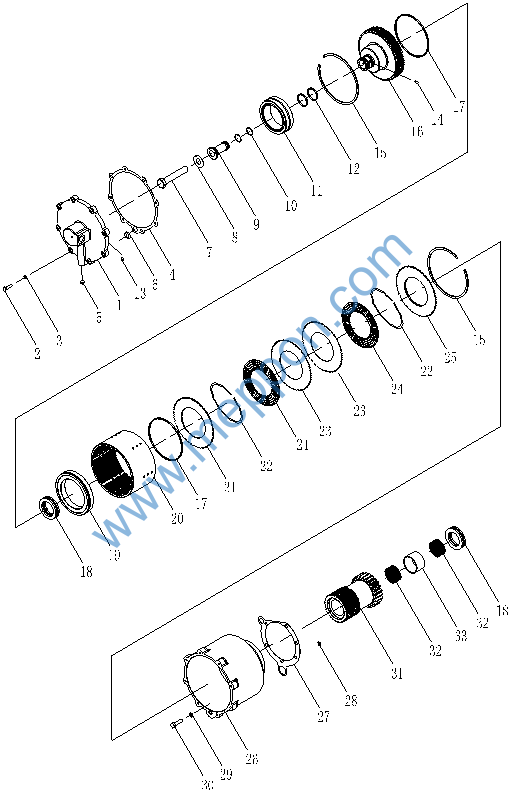

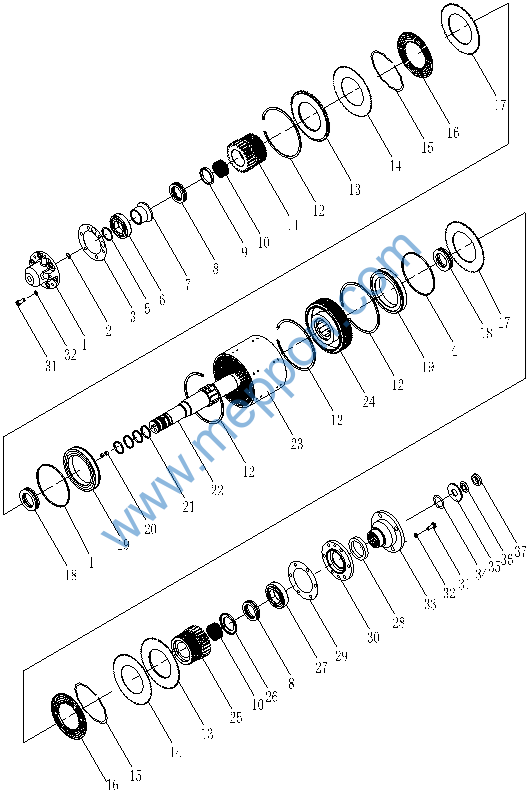

前进/倒退档轴总成
Forward and Reverse Gear Ass’y
前进/倒退档轴总成
Forward and Reverse Gear Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.4.1-20 |
1 |
进油轴承盖 |
Bearing cover |
1 |
00005- |
|
2 |
Z30.4.1-18 |
1 |
垫 |
Spacer |
1 |
00005- |
|
Z30.4.1-18B |
1 |
垫 |
Spacer |
1 |
00005- |
||
Z30.4.1-18C |
1 |
垫 |
Spacer |
1 |
00005- |
||
3 |
B-Q020710-00029 |
1 |
O形圈20×2.4 |
O-ring |
2 |
00005- |
|
4 |
Z30.4.1-22B |
1 |
油封环 |
Seal ring |
2 |
00005- |
|
5 |
B-G00894A-00015 |
1 |
挡圈45 |
Snap ring |
1 |
00005- |
|
6 |
B-G002760-00018 |
1 |
轴承6209 |
Bearing |
1 |
00005- |
|
7 |
Z30.4.1-17 |
1 |
套 |
Sleeve |
1 |
00005- |
|
8 |
B-G003010-00002 |
1 |
轴承8110 |
Thrust bearing |
2 |
00005- |
|
9 |
Z30.4.1-2 |
1 |
隔套 |
Shaft sleeve |
1 |
00005- |
|
10 |
W-03-00007 |
1 |
滚针轴承9243/55 |
Needle bearing |
2 |
00005- |
|
11 |
Z30.4.1-3L |
1 |
倒退档齿轮 |
Reverse clutch gear |
1 |
00005- |
|
12 |
Z30.4.1-16 |
1 |
挡圈 |
Snap ring |
4 |
00005- |
|
13 |
Z30.4.1-11 |
1 |
盖板 |
Cover |
2 |
00005- |
|
14 |
Z30.4.1-4 |
1 |
主动片 |
Drive disc |
16 |
00005- |
|
15 |
Z30.4.1-6 |
1 |
波形弹簧 |
Wave spring |
32 |
00005- |
|
16 |
Z30.4.1-5 |
1 |
从动片 |
Drive disc |
16 |
00005- |
|
17 |
Z30.4.1-9 |
1 |
压板 |
Holder |
2 |
00005- |
|
18 |
B-G003010-00003 |
1 |
轴承8111 |
Thrust bearing |
2 |
00005- |
|
19 |
Z30.4.1-8A |
1 |
活塞 |
Piston |
2 |
00005- |
|
20 |
B-G000780-00006 |
1 |
螺钉M12×12 |
Screw |
2 |
00005- |
|
21 |
Z30.4.1-19 |
1 |
油封环 |
Seal ring |
4 |
00005- |
|
22 |
932.4.1-1 |
1 |
前进倒档轴 |
F-R shaft |
1 |
00005- |
|
23 |
Z30.4.1-10 |
1 |
齿圈 |
Gear ring |
1 |
00005- |
|
24 |
Z30.4.1-7AL |
1 |
缸体 |
Cylinder body |
1 |
00005- |
|
25 |
Z30.4.1-12L |
1 |
前进档齿轮 |
Gear |
1 |
00005- |
|
26 |
Z30.4.1-13 |
1 |
轴承隔套 |
Spacer sleeve |
1 |
00005- |
|
27 |
B-G002760-00019 |
1 |
轴承210 |
Bearing |
1 |
00005- |
|
28 |
W-15-00502 |
1 |
油封AE2857E0(NOK) |
Oil seal |
1 |
00005- |
|
29 |
Z30.4.1-14 |
1 |
垫 |
Washer |
1 |
00005- |
|
Z30.4.1-14B |
1 |
垫 |
Washer |
1 |
00005- |
||
Z30.4.1-14C |
1 |
垫 |
Washer |
1 |
00005- |
||
30 |
Z30.4.1-15A |
1 |
轴承盖 |
Bearing cover |
1 |
00005- |
|
31 |
B-G057830-00007 |
1 |
螺栓M10×28 ZnD |
Bolt |
12 |
00005- |
|
32 |
B-G000930-00001 |
1 |
垫圈10 |
washer |
12 |
00005- |
|
33 |
Z30E.4.1-8A |
1 |
输入法兰 |
Flange |
1 |
00005- |
|
34 |
B-Q020710-00166 |
1 |
O形圈50×5.7 |
O-ring |
1 |
00005- |
|
35 |
Z50B.4.1-6 |
1 |
垫圈 |
Washer |
1 |
00005- |
|
36 |
B-G008580-00009 |
1 |
垫圈24 |
Washer |
1 |
00005- |
|
37 |
B-G008120-00008 |
1 |
螺母M24×1.5 |
Nut |
1 |
00005- |
|
一档总成
1st Speed Ass’y
