SINOMACH CHANGLIN 932 wheel loader parts catalog 08

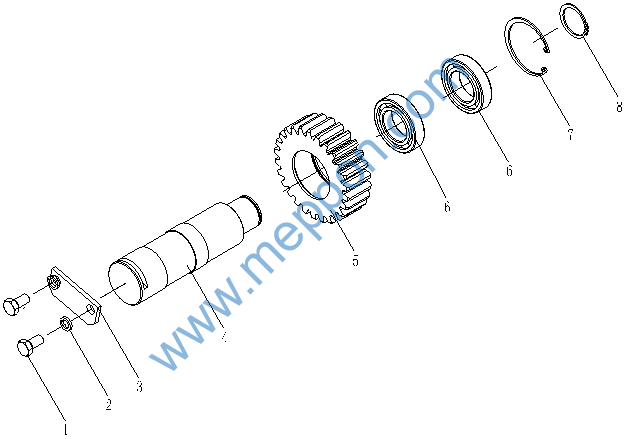

一档总成
1st Speed Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.4.2-9 |
1 |
一档进油孔盖 |
Cover |
1 |
00005- |
|
2 |
B-G057830-00146 |
1 |
螺栓M8×30 ZnD |
Bolt |
8 |
00005- |
|
3 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
8 |
00005- |
|
4 |
Z30.4.2-8 |
1 |
垫 |
Gasket |
1 |
00005- |
|
5 |
B-G000780-00006 |
1 |
螺钉M12×12 |
Screw |
1 |
00005- |
|
6 |
B-Q020710-00044 |
1 |
O形圈28×3.1 |
O-ring |
1 |
00005- |
|
7 |
Z30.4.2-11 |
1 |
螺栓 |
Bolt |
1 |
00005- |
|
8 |
B-G008560-00001 |
1 |
垫圈20 |
Washer |
1 |
00005- |
|
9 |
Z30.4.2-10 |
1 |
进油套 |
Sleeve |
1 |
00005- |
|
10 |
B-Q020710-00047 |
1 |
O形圈30×3.1 |
O-ring |
2 |
00005- |
|
11 |
B-J035880-00002 |
1 |
滚针轴承NAV4918 |
Bearing |
1 |
00005- |
|
12 |
Z30.4.1-19 |
1 |
油封环 |
Seal ring |
2 |
00005- |
|
13 |
B-G000710-00001 |
1 |
螺钉M6×12 |
Screw |
1 |
00005- |
|
14 |
B-G001190-00012 |
1 |
销A3×8 |
Pin |
1 |
00005- |
|
15 |
Z30.4.1-16 |
1 |
挡圈 |
Snap ring |
2 |
00005- |
|
16 |
Z30.4.2-2A |
1 |
一档缸体 |
Cylnder body |
1 |
00005- |
|
17 |
Z30.4.1-22B |
1 |
油封环 |
Seal ring |
1 |
00005- |
|
18 |
B-G003010-00003 |
1 |
滚动轴承8111 |
Bearing |
2 |
00005- |
|
19 |
Z30.4.1-8A |
1 |
活塞 |
Piston |
1 |
00005- |
|
20 |
Z30.4.2-3 |
1 |
齿圈 |
Gear ring |
1 |
00005- |
|
21 |
Z30.4.1-9 |
1 |
压板 |
Plate |
1 |
00005- |
|
22 |
Z30.4.1-6 |
1 |
波形弹簧 |
Wave spring |
26 |
00005- |
|
23 |
Z30.4.1-4 |
1 |
主动片 |
Drive disc |
13 |
00005- |
|
24 |
Z30.4.1-5 |
1 |
从动摩擦片 |
Driven disc |
13 |
00005- |
|
25 |
Z30.4.1-11 |
1 |
盖板 |
Plate |
1 |
00005- |
|
26 |
Z30.4.2-1A |
1 |
一档离合器壳体 |
Case |
1 |
00005- |
|
27 |
Z30.4.2-4 |
1 |
垫 |
Gasket |
1 |
00005- |
|
28 |
B-Q020710-00024 |
1 |
O形圈16×2.4 |
O-ring |
2 |
00005- |
|
29 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
6 |
00005- |
|
30 |
B-G057830-00015 |
1 |
螺栓M10×40 ZnD |
Bolt |
6 |
00005- |
|
31 |
Z30.4.2-5C |
1 |
一档齿轮 |
Gear |
1 |
00005- |
|
32 |
W-03-00041 |
1 |
滚针轴承29243/55 |
Bearing |
2 |
00005- |
|
33 |
Z30.4.2-7C |
1 |
隔套 |
Spacer sleeve |
1 |
00005- |
|

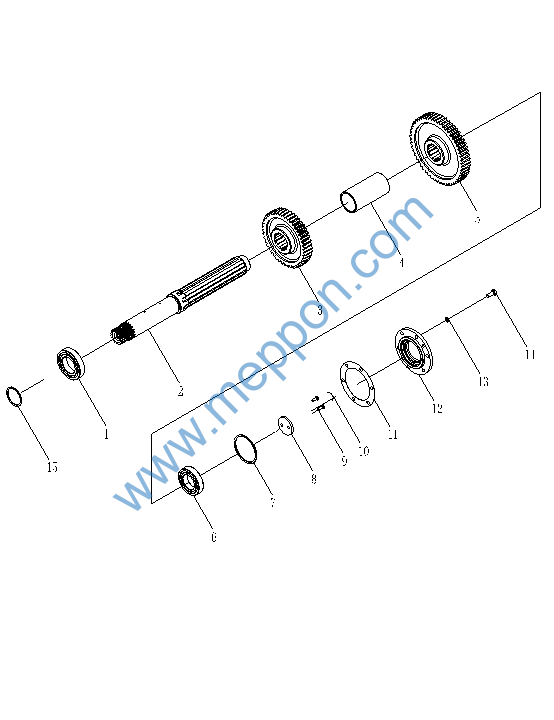

中间轴总成
Medium Shaft Ass’y
中间轴总成
Medium Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G002760-00021 |
1 |
轴承6211 |
Bearing |
1 |
00005- |
|
2 |
Z30.4.3-1CL |
1 |
中间轴 |
Medium shaft |
1 |
00005- |
|
3 |
Z30.4.3-2L |
1 |
齿轮 |
Gear |
1 |
00005- |
|
4 |
Z30.4.3-3 |
1 |
套 |
Sleeve |
1 |
00005- |
|
5 |
Z30.4.3-4L |
1 |
齿轮 |
Gear |
1 |
00005- |
|
6 |
B-G002760-00020 |
1 |
轴承6210N |
Bearing |
1 |
00005- |
|
7 |
B-G003050-00002 |
1 |
止动环90 |
Stop ring |
1 |
00005- |
|
8 |
Z30.4.3-5 |
1 |
轴端挡板 |
Baffle |
1 |
00005- |
|
9 |
B-G00032A-00005 |
1 |
螺钉M8×20 ZnD |
Screw |
2 |
00005- |
|
10 |
Z30.4.3-8 |
1 |
钢丝φ11×150 |
Wire |
1 |
00005- |
|
11 |
Z30.4.3-6A |
1 |
垫 |
Spacer |
1 |
00005- |
|
Z30.4.3-6B |
1 |
垫 |
Spacer |
1 |
00005- |
||
12 |
Z30.4.3-7 |
1 |
轴承盖 |
Bearing cover |
1 |
00005- |
|
13 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
6 |
00005- |
|
14 |
B-G057830-00007 |
1 |
螺栓M10×28ZnD |
Bolt |
6 |
00005- |
|
15 |
Z30.4.3-9 |
1 |
垫 |
Spacer |
1 |
00005- |
|

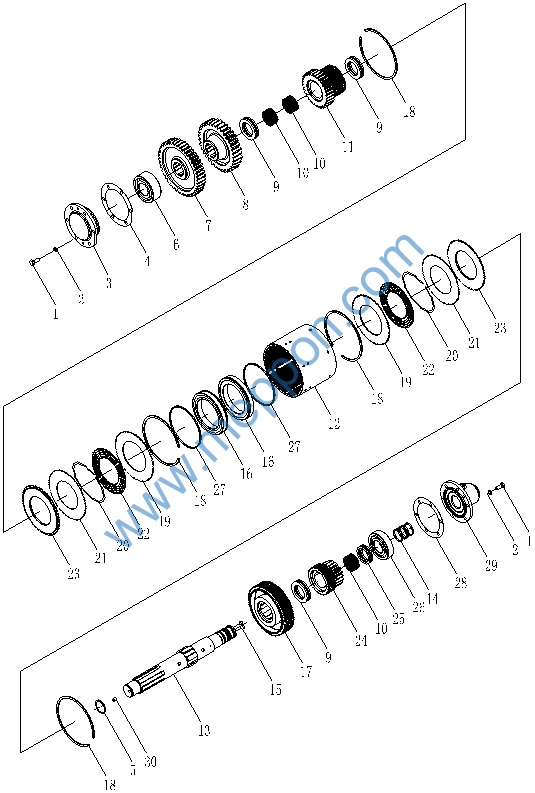

二、三档轴总成
2nd and 3rd Shaft Ass’y
二、三档轴总成
2nd and 3rd Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00007 |
1 |
螺栓M10×28 ZnD |
Bolt |
12 |
00005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
12 |
00005- |
|
3 |
Z30.4.4A-9 |
1 |
轴承盖 |
Bearing cover |
1 |
00005- |
|
4 |
Z30.4.4-10 |
1 |
密封纸垫 |
Washer |
1 |
00005- |
|
5 |
B-G00894A-00015 |
1 |
轴用弹性挡圈45 |
Snap ring |
2 |
00005- |
|
6 |
B-G002830-00001 |
1 |
滚动轴承NJ2309 |
Bearing |
1 |
00005- |
|
7 |
Z30.4.4A-2L |
1 |
一档从动齿轮 |
1st driven gear |
1 |
00005- |
|
8 |
Z30.4.4-3L |
1 |
输出轴主动齿轮 |
Drive gear |
1 |
00005- |
|
9 |
B-G003010-00003 |
1 |
轴承8111 |
Thrust bearing |
3 |
00005- |
|
10 |
W-03-00007 |
1 |
轴承9243/55 |
Needle bearing |
3 |
00005- |
|
11 |
Z30.4.4-4L |
1 |
二档离合器齿轮 |
2nd clutch gear |
1 |
00005- |
|
12 |
Z30.4.4-5 |
1 |
二、三档齿圈 |
2nd and 3rd gearring |
1 |
00005- |
|
13 |
Z30.4.4A-1 |
1 |
二、三档离合器轴 |
Shaft |
1 |
00005- |
|
14 |
Z30.4.1-19 |
1 |
油封环 |
Oil seal ring |
4 |
00005- |
|
15 |
B-G000780-00006 |
1 |
螺钉M12×12 |
Screw |
2 |
00005- |
|
16 |
Z30.4.1-8A |
1 |
活塞 |
Piston |
2 |
00005- |
|
17 |
Z30.4.1-7AL |
1 |
缸体 |
Cylinder body |
1 |
00005- |
|
18 |
Z30.4.1-16 |
1 |
挡圈 |
Snap ring |
4 |
00005- |
|
19 |
Z30.4.1-9 |
1 |
压板 |
Holder |
2 |
00005- |
|
20 |
Z30.4.1-6 |
1 |
波形弹簧 |
Wave spring |
34 |
00005- |
|
21 |
Z30.4.1-4 |
1 |
主动片 |
Drive disc |
17 |
00005- |
|
22 |
Z30.4.1-5 |
1 |
从动片 |
Driven disc |
17 |
00005- |
|
23 |
Z30.4.1-11 |
1 |
盖板 |
Hood |
2 |
00005- |
|
24 |
Z30.4.4-6L |
1 |
三档离合器齿轮 |
3rd clutch gear |
1 |
00005- |
|
25 |
B-G003010-00001 |
1 |
轴承8109 |
Thrust bearing |
1 |
00005- |
|
26 |
B-G002760-00029 |
1 |
轴承6309 |
Bearing |
1 |
00005- |
|
27 |
Z30.4.1-22B |
1 |
油封环 |
Seal ring |
2 |
00005- |
|
28 |
Z30.4.4-8 |
1 |
垫 |
Washer |
1 |
00005- |
|
29 |
Z30.4.4-7 |
1 |
二、三档进油轴承盖 |
Bearing cover |
1 |
00005- |
|
30 |
Z30.4.4A-11 |
1 |
螺堵 |
Plug |
1 |
00005- |
|

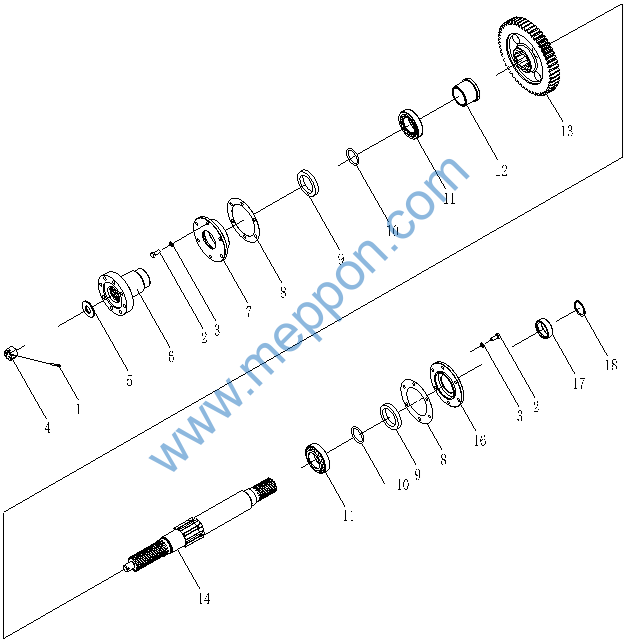

输出轴总成
Output Shaft Ass’y
输出轴总成
Output Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000910-00049 |
1 |
开口销5×45 |
Cotter pin |
1 |
00005- |
|
2 |
B-G057830-00007 |
1 |
六角头螺栓M10×28ZnD |
Bolt |
12 |
00005- |
|
3 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
12 |
00005- |
|
4 |
B-Q020430-00002 |
1 |
六角槽形螺母M24×1.5ZnD |
Nut |
1 |
00005- |
|
5 |
Z30.4.7A-1 |
1 |
垫圈 |
Washer |
1 |
00005- |
|
6 |
Z30.4.7A-2L |
1 |
输出法兰 |
Flange |
1 |
00005- |
|
7 |
Z30.4.7A-5 |
1 |
轴承座 |
Front bearing cover |
1 |
00005- |
|
8 |
Z30.4.7A-6 |
1 |
垫 |
Washer |
1 |
00005- |
|
9 |
W-15-00113 |
1 |
油封AE3409A0(NOK) |
Oil seal |
2 |
00005- |
|
10 |
B-Q020710-00084 |
1 |
O形圈60×5.7 |
O-ring |
2 |
00005- |
|
11 |
B-G002970-00018 |
1 |
单列圆锥滚子轴承32211 |
Bearing |
2 |
00005- |
|
12 |
Z30.4.7A-4 |
1 |
轴套 |
Shaft sleeve |
1 |
00005- |
|
13 |
Z30.4.7-5L |
1 |
输出轴齿轮 |
Gear |
1 |
00005- |
|
14 |
Z30.4.7A-3L |
1 |
输出轴 |
Output shaft |
1 |
00005- |
|
15 |
Z30.4.7-7A |
1 |
垫 |
Washer |
1 |
00005- |
|
Z30.4.7-7B |
1 |
垫 |
Washer |
2 |
00005- |
||
Z30.4.7-7C |
1 |
垫 |
Washer |
2 |
00005- |
||
16 |
Z30.4.7-8 |
1 |
后轴承盖 |
Rear bearing cover |
1 |
00005- |
|
17 |
Z30.4.7-6 |
1 |
套 |
Sleeve |
1 |
00005- |
|
18 |
B-G00894A-00017 |
1 |
轴用弹性挡圈50 |
Snap ring |
1 |
00005- |
|
倒档轴总成
Reverse Shaft Ass’y
