Z30H.10C 转向系统 Steering System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.10F.1 |
1 |
转向盘组件 |
Steering wheel ass’y |
1 |
||
2 |
Z30H.10.3 |
1 |
软管总成 |
Hose ass’y |
1 |
||
3 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
O-ring |
13 |
||
4 |
Z30.10M.2 |
1 |
接头体 |
Adapter |
4 |
||
5 |
1 |
||||||
6 |
W-19-00018 |
1 |
转向器阀块总成 |
Steering-Valve block |
1 |
||
7 |
B-Q020750-00019 |
1 |
胶管接头13Ⅱ-1050 |
Hose joint |
2 |
||
8 |
Z30H.10C.1 |
1 |
油管 |
Oil pipe |
1 |
||
1 |
|||||||
10 |
B-Q020750-00112 |
1 |
胶管接头13Ⅱ-720 |
Hose joint |
2 |
||
11 |
Z30H.10B.3 |
1 |
油管 |
Oil pipe |
1 |
||
12 |
Z30H.10B.4 |
1 |
油管 |
Oil pipe |
1 |
||
13 |
Z30H.10B.2 |
1 |
右转向油缸 |
Right steering cylinter |
1 |
||
14 |
B-Q020750-00020 |
1 |
胶管接头13Ⅱ-400 |
Hose joint |
4 |
||
15 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
O-ring |
8 |
||
16 |
Z30E.10R.3 |
1 |
油管 |
Oil pipe |
2 |
||
17 |
B-Q020710-00039 |
1 |
O形圈24×2.4 |
O-ring |
6 |
||
18 |
B-G061760-00001 |
1 |
螺母M10×1.25ZnD |
Nut |
12 |
||
19 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
12 |
||
20 |
B-Q020120-00002 |
1 |
U形管夹A22 |
U-clip |
6 |
||
21 |
Z30H.10B.1 |
1 |
左转向油缸 |
Left steering cylinder |
1 |
||
22 |
Z30E.10-5 |
1 |
板 |
Plate |
1 |
||
23 |
B-G057830-00006 |
1 |
螺栓M10×25 ZnD |
Bolt |
2 |
||
24 |
Z30E.10F-1 |
1 |
板 |
Plate |
1 |
||
25 |
B-GO61700-00003 |
1 |
螺母M10ZnD |
Nut |
2 |
||
26 |
B-G000930-00017 |
1 |
垫圈10 |
Washer |
6 |
||
27 |
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Bolt |
6 |
||
28 |
Z30.10A.7-1 |
1 |
通油螺栓 |
Oil pipe |
1 |
||
29 |
Z30.10M.5 |
1 |
接头体 |
Adapter |
1 |
||
30 |
B-J010020-00008 |
1 |
垫圈24 |
Washer |
2 |
||
31 |
B-Q020750-00015 |
1 |
胶管接头13I-800 |
Hoe joint |
1 |
||
32 |
B-G000700-00009 |
1 |
螺钉M10×55 |
Bolt |
3 |
||
33 |
W-07-00006 |
1 |
单路稳定分流阀 |
Demand valve |
1 |
||
34 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
6 |
||
35 |
Z30H.10B.7 |
1 |
出油接管 |
Joint pipe |
1 |
||
36 |
B-Q020710-00055 |
1 |
O形圈35×3.5 |
O-ring |
1 |
||
37 |
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
4 |
||
38 |
Z30E.10.11 |
1 |
泵进油管 |
Pump intake tube |
1 |
||
39 |
B-Q020710-00066 |
1 |
O形圈44×3.5 |
O-ring |
4 |
||
40 |
Z30E.10-4 |
1 |
Φ32低压胶管(L=285) |
Hose |
1 |
||
41 |
B-J088700-00016 |
1 |
喉箍d50 |
Clamp |
2 |
||
42 |
W-01-00008 |
1 |
齿轮油泵(左旋) |
Gear Pump |
1 |
||
43 |
B-Q020750-00056 |
1 |
胶管接头19II-800 |
Hose joint |
1 |
||
44 |
Z30E.10R-1 |
1 |
接头体 |
Adapter |
1 |
||
45 |
B-J010020-00009 |
1 |
垫圈27 |
Washer |
1 |
||
46 |
Z30.10A-8 |
1 |
接头体 |
Adapter |
1 |
Z30H.10C 转向系统 Steering System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
48 |
Z30H.10-1 |
1 |
软管Φ16×550 |
Hose |
1 |
||
49 |
B-J088700-00014 |
1 |
喉箍d32 |
Clamp |
4 |
||
53 |
Z30E.10-5 |
1 |
板 |
Plate |
1 |
||
54 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
2 |
||

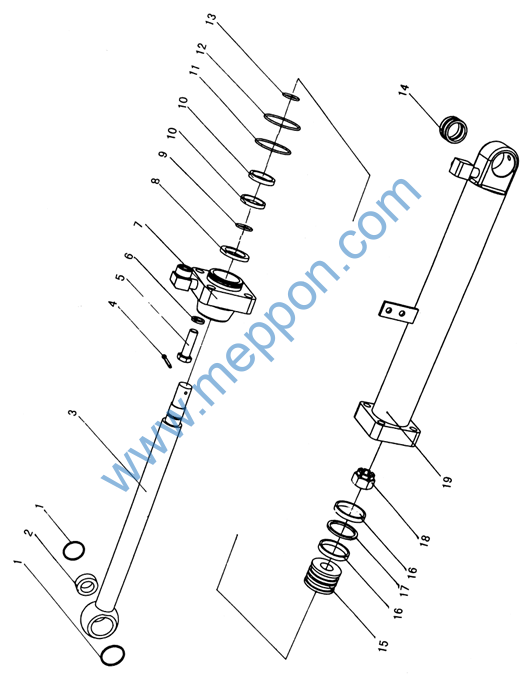

Z30H.10B .1 左 转向油缸 Left Steering Cylinder
Z30H.10B .2 右 Ringh
Z30H.10B .1 左 转向油缸 Left Steering Cylinder
Z30H.10B .2 右 Ringh
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G00893A-00006 |
1 |
挡圈47 |
Snap ring |
2 |
||
2 |
B-G091630-00001 |
1 |
关节轴承GE30ES-2RS |
Bearing |
1 |
||
3 |
Z30E.10.1-1 |
1 |
活塞杆 |
Piston rod |
1 |
||
4 |
B-G000910-00046 |
1 |
销5×40 |
Pin |
1 |
||
5 |
B-G057820-00079 |
1 |
螺栓M16×55 |
Bolt |
4 |
||
6 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
4 |
||
7 |
Z30E.10R.1.1 |
1 |
缸头 |
Cylinder head |
1 |
||
8 |
B-G10708C-00008 |
1 |
防尘圈FC40×48×5 |
Cust ring |
1 |
||
9 |
B-G020710-00067 |
1 |
O形圈45×3.1 |
O-ring |
1 |
||
10 |
W-15-00232 |
1 |
双唇轴用Y形圈MA39-40 |
Seal ring |
2 |
||
11 |
B-Q020710-00103 |
1 |
O形圈90×3.1 |
O-ring |
1 |
||
12 |
B-Q020710-00092 |
1 |
O形圈70×5.7 |
Seal ring |
1 |
||
13 |
B-Q020710-00046 |
1 |
O形圈30×3.1 |
O-ring |
1 |
||
14 |
Z30E.10.1-5 |
1 |
衬套 |
Bushing |
1 |
||
15 |
Z30E.10.1-4 |
1 |
活塞 |
Piston |
1 |
||
16 |
Z30E.10.1-3 |
1 |
支承环 |
Support ring |
2 |
||
17 |
W-15-00231 |
1 |
四氟孔用密封K30-70 |
O-ring |
1 |
||
18 |
B-Q020430-00004 |
1 |
螺母M27×1.5ZnD |
Nut |
1 |
||
19 |
Z30E.10R.1.2 |
1 |
左缸体 |
Cylinder body |
1 |
||
Z30E.10R.2.1 |
1 |
右缸体 |
Cylinder body |
1 |
|||

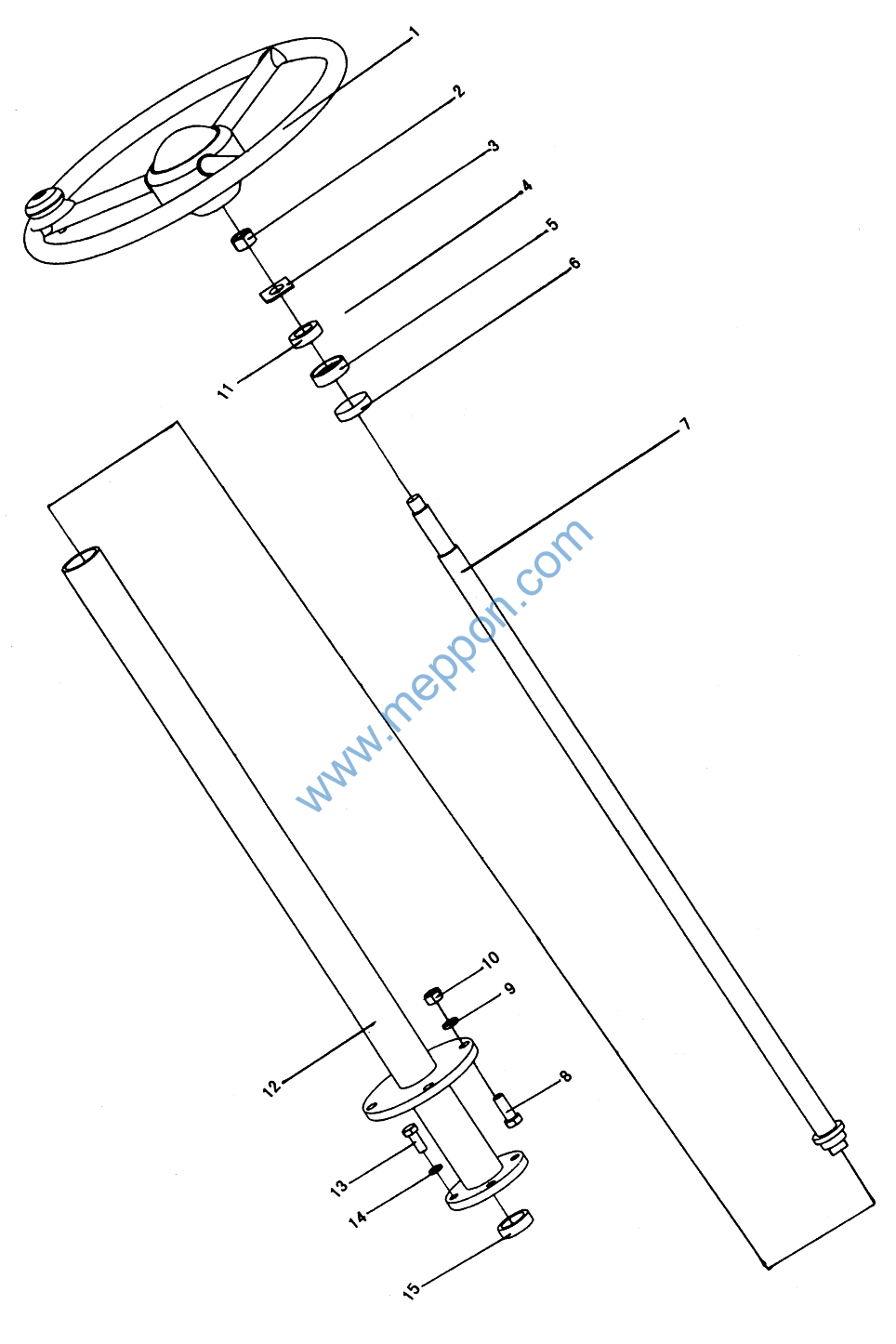

Z30E.10F.1 转向盘组件 Steering Wheel Ass’y
Z30E.10F.1 转向盘组件 Steering Wheel Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-19-00001 |
1 |
方向盘 |
Steering wheel |
1 |
||
2 |
B-G061710-00010 |
1 |
螺母M16×1.5 ZnD |
Nut |
1 |
||
3 |
B-G00097B-00007 |
1 |
垫圈16 |
Washer |
1 |
||
4 |
B-G000670-00001 |
1 |
螺钉M3×4 |
Screw |
1 |
||
5 |
Z30.10.2-3 |
1 |
隔套 |
Space sleeve |
1 |
||
6 |
B-G002760-00003 |
1 |
滚动轴承104 |
Bearing |
1 |
||
7 |
Z30E.10F.1-1 |
1 |
转向轴 |
Steering shaft |
1 |
||
8 |
B-G057830-00148 |
1 |
螺栓M8X40 ZnD |
Bolt |
4 |
||
9 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
||
10 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
4 |
||
11 |
Z30.10.2-2 |
1 |
铜环 |
Copper ring |
1 |
||
12 |
Z30E.10F.1.1 |
1 |
套管座 |
Sleeve seat |
1 |
||
13 |
B-G057830-00006 |
1 |
螺栓M10×25 ZnD |
Bolt |
4 |
||
14 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
4 |
||
15 |
Z30.10.2-5 |
1 |
垫套 |
Collar |
1 |
||
