SINOMACH CHANGLIN ZL30H wheel loader parts catalog 13

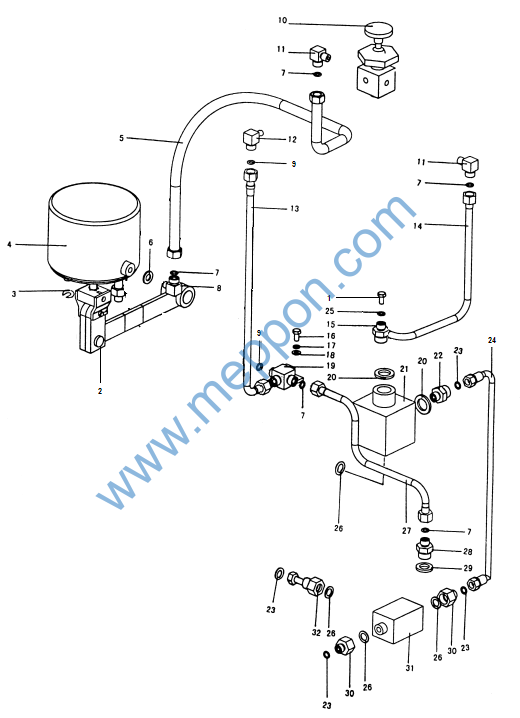

Z30E.11F 紧急制动系统 Emergency Brake System
Z30E.11F 紧急制动系统 Emergency Brake System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E11F-3 |
1 |
铰接螺栓 |
Bolt |
1 |
||
2 |
B-G000910-00018 |
1 |
销2×16ZnD |
Pin |
1 |
||
3 |
Z30E.11-7 |
1 |
调节片 |
Pad |
6 |
||
4 |
W-18-00025 |
1 |
驻车制动气室|CL30-3507002 |
Brake chamber |
1 |
||
5 |
W-13-00018 |
1 |
气管|DH/G18(L=1100) |
Pipe |
1 |
||
6 |
B-J010020-00002 |
1 |
垫圈12 |
Washer |
1 |
||
7 |
B-Q020710-00018 |
1 |
O形圈14×2.4 |
O-ring |
8 |
||
8 |
Z30E.11-1 |
1 |
直角接头 |
Joint |
1 |
||
9 |
B-Q020710-00098 |
1 |
O形圈8×1.9 |
O-ring |
2 |
||
10 |
W-18-00015 |
1 |
手控制动阀QZ50-3526002 |
Control valve |
1 |
||
11 |
Z30E.11-3 |
1 |
直角接头 |
Joint |
2 |
||
12 |
Z30E.11F-1 |
1 |
直角接头 |
Joint |
1 |
||
13 |
W-13-00006 |
1 |
气管|DH/G12×1.25(L=1600) |
Pipe |
1 |
||
14 |
W-13-00102 |
1 |
气管|DH/G90x18x1.5(L=1600) |
Pipe |
1 |
||
15 |
Z30E.11F-2 |
1 |
接头 |
Joint |
1 |
||
16 |
B-G057830-00001 |
1 |
螺栓M10×16ZnD |
Bolt |
1 |
||
17 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
1 |
||
18 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
1 |
||
19 |
Z30E.11F.2 |
1 |
三通接头 |
Joint |
1 |
||
20 |
B-J010020-00007 |
1 |
垫圈22 |
Washer |
2 |
||
21 |
W-18-00011 |
1 |
气控截止阀|QZ50-3516001 |
Stop valve |
1 |
||
22 |
Z30E.11-5 |
1 |
接头 |
Joint |
1 |
||
23 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
O-ring |
1 |
||
24 |
W-13-00038 |
1 |
气管|DH/G16(L=800) |
Pipe |
1 |
||
25 |
B-Q020710-00006 |
1 |
O形圈11×1.9 |
O-ring |
3 |
||
26 |
Z30E.11-8 |
1 |
紫铜垫 |
Washer |
3 |
||
27 |
Z30E.9F.3 |
1 |
储气筒至三通管路 |
Pipe |
1 |
||
28 |
Z30.9.4-1 |
1 |
接头 |
Joint |
1 |
||
29 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
1 |
||
30 |
Z30E.11-2 |
1 |
接头 |
Joint |
2 |
||
31 |
W-18-00020 |
1 |
双向换通阀JN560-3527030A |
Valve |
1 |
||
32 |
Z30E.11.3 |
1 |
接头 |
Joint |
1 |
||

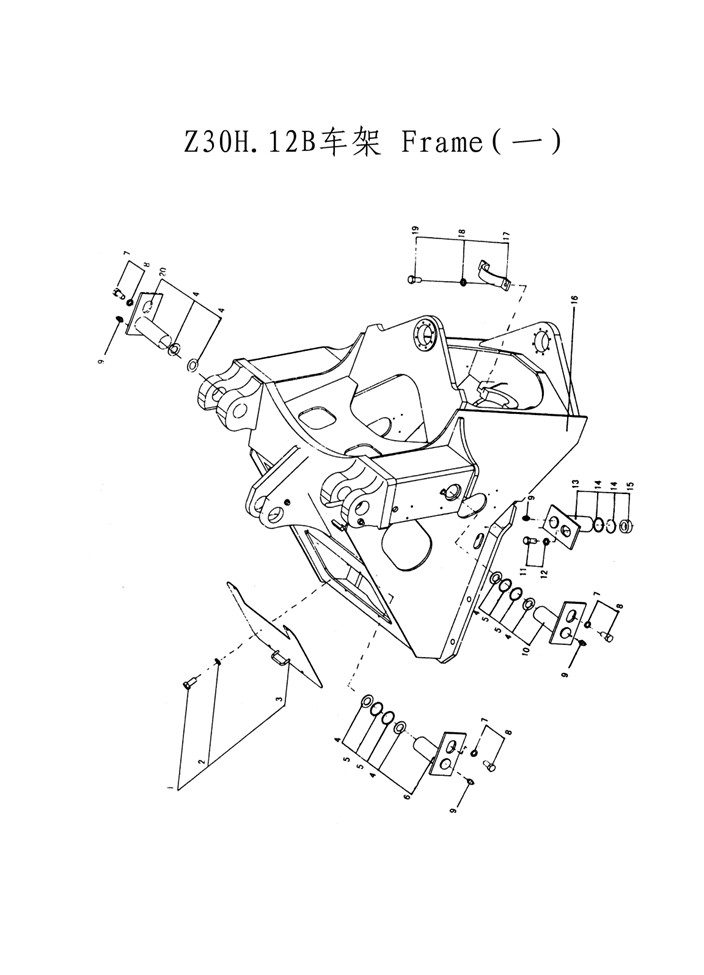

Z30H.12C 车 架 Frame(一)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00028 |
1 |
螺栓M12×20 ZnD |
Bolt |
4 |
||
2 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
||
3 |
Z30E.12.2 |
1 |
盖板 |
Cover |
1 |
||
4 |
B-Q01201C-00007 |
1 |
垫片77×130 |
Spacer |
30 |
||
5 |
B-Q01201B-00008 |
1 |
内防尘圈90 |
Dust ring |
6 |
||
6 |
Z30E.12.6 |
1 |
铰销组件 |
Hinge pin assembly |
1 |
||
7 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
5 |
||
8 |
B-G057830-00066 |
1 |
螺栓M16×25ZnD |
Bolt |
5 |
||
9 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease fitting |
5 |
||
10 |
B-Q01201F-00040 |
1 |
铰销组件75×280(m=142)A |
Hinge pin assembly |
2 |
||
11 |
B-G057830-00028 |
1 |
螺栓M12×20ZnD |
Bolt |
2 |
||
12 |
B-Q01201E-00001 |
1 |
垫圈12 |
Washer |
2 |
||
13 |
B-Q01201F-00038 |
1 |
铰销组件40×145B |
Hinge pin assembly |
2 |
||
14 |
B-Q01201B-00002 |
1 |
内防尘圈50 |
Dust ring |
4 |
||
15 |
Z30E.12-2 |
1 |
垫圈 |
Washer |
2 |
||
16 |
Z30E.12.1 |
1 |
前车架 |
Front Frame |
1 |
||
17 |
Z30E.12.8 |
1 |
万向节支承压盖 |
Clamp cover |
1 |
||
18 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
2 |
||
19 |
B-G057830-00057 |
1 |
螺栓M14×35ZnD |
Bolt |
2 |
||
20 |
B-Q01201F-00039 |
1 |
铰销组件75×250(m=126)A |
Hinge pin assembly |
2 |
||

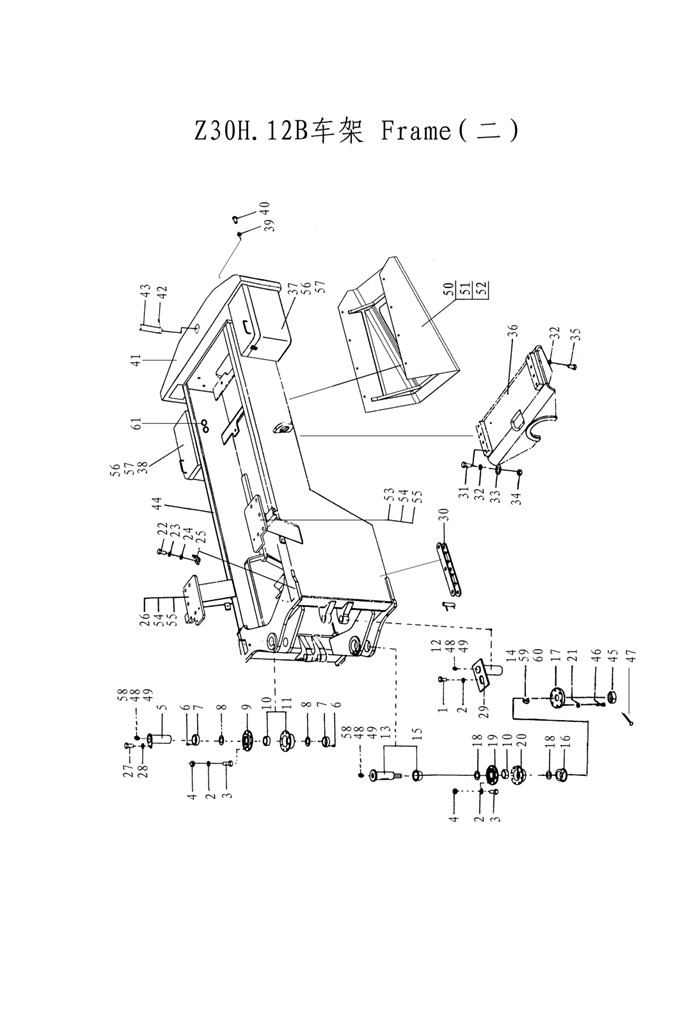

Z30H.12C 车 架 Frame(二)
Z30H.12C 车 架 Frame(二)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00030 |
1 |
螺栓M12×25 ZnD |
Bolt |
2 |
||
2 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
18 |
||
3 |
B-G057820-00051 |
1 |
螺栓M12×75-10.9ZnD |
Bolt |
16 |
||
4 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
16 |
||
5 |
Z30.12M.6 |
1 |
上铰接销轴 |
Upper hinge pin assembly |
1 |
||
6 |
B-G000730-00003 |
1 |
螺钉M6×8 |
Screw |
4 |
||
7 |
Z30.12-7 |
1 |
轴套 |
Bushing |
2 |
||
8 |
B-G10708C-00004 |
1 |
防尘圈FB60×70×7 |
Dust ring |
2 |
||
9 |
Z30.12-5A |
1 |
上轴承盖 |
Upper bearing cover |
1 |
||
10 |
B-G091630-00005 |
1 |
关节轴承GE60Es |
Joint bearing |
2 |
||
11 |
Z30.12A-6A |
1 |
上轴承座 |
Upoper bearing seat |
1 |
||
12 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease fitting |
2 |
||
13 |
Z30.12M-1 |
1 |
下铰接轴 |
Lower hinge pin assembly |
1 |
||
14 |
Z30.12C-4 |
1 |
调整垫片 |
Shim |
2 |
||
15 |
Z30.12M-2 |
1 |
轴套 |
Bushing |
1 |
||
16 |
Z30.12M-3 |
1 |
轴套 |
Bushing |
1 |
||
17 |
Z30.12M-4 |
1 |
挡板 |
Baffle |
1 |
||
18 |
B-G10708C-00006 |
1 |
防尘圈FB80×90×7 |
Dust ring |
2 |
||
19 |
Z30.12D-3 |
1 |
下轴承盖 |
Lower bearing cover |
1 |
||
20 |
Z30.12-6B |
1 |
下轴承座 |
Lower bearing seat |
1 |
||
21 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
6 |
||
22 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
2 |
||
23 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
2 |
||
24 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
2 |
||
25 |
Z30H.10-2 |
1 |
板 |
Plate |
1 |
||
27 |
B-G057830-00070 |
1 |
螺栓M16×35ZnD |
Bolt |
1 |
||
28 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
1 |
||
29 |
Z30E.12.5 |
1 |
转向油缸销轴 |
Shaft pin |
2 |
||
30 |
Z30.12A.13 |
1 |
车架锁 |
Lock |
1 |
||
31 |
B-G057850-00024 |
1 |
螺栓M20×1.5×135ZnD |
Bolt |
4 |
||
32 |
B-G00097B-00010 |
1 |
垫圈20 ZnD |
Washer |
8 |
||
33 |
Z30.12A-2 |
1 |
止动垫片 |
Stop spacer |
4 |
||
34 |
B-G061710-00014 |
1 |
螺母M20×1.5 ZnD |
Nut |
4 |
||
35 |
B-G057850-00031 |
1 |
螺栓M20×1.5×90 ZnD |
Bolt |
4 |
||
36 |
Z30.12C.8 |
1 |
摆架 |
Walking beam |
1 |
||
37 |
Z30H.12B.2` |
1 |
左电瓶箱 |
Battery stand(L) |
1 |
||
38 |
Z30H.12B.3 |
1 |
右电瓶箱 |
Battery stand(R) |
1 |
||
39 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
4 |
||
40 |
B-G057820-00134 |
1 |
螺栓M24×140 ZnD |
Bolt |
4 |
||
41 |
Z30.12F.3 |
1 |
配重 |
Balance weight |
1 |
||
42 |
Z30.17.14 |
1 |
保险销 |
Locking pin |
1 |
||
43 |
Z30.17.15 |
1 |
销 |
Pin |
1 |
||
44 |
Z30H.12C.1 |
1 |
后车架 |
Rear frame |
1 |
||
45 |
Z30.12M-5 |
1 |
螺母 |
Nut |
1 |
