SINOMACH CHANGLIN ZL50E-5 wheel loader parts catalog 04

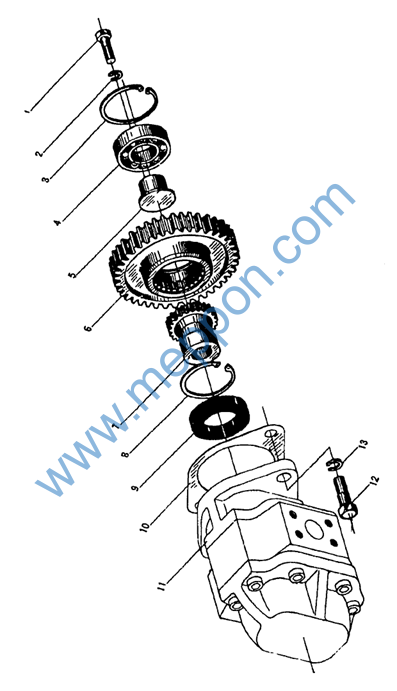

Z50E.2F.1（6）
液力变矩器（六） Torque Converter（6）
Z50E.2F.1（6）
液力变矩器（六） Torque Converter（6）
|
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
B-G057860-00004 B-G000930-00001 B-G00893A-00013 B-G002760-00015 Z50B.2.1-4 Z30.2.3-43L Z50B.2.1-3 B-G00893A-00012 B-G09877A-00023 Z50B.2.1-2 CBG1A045 B-G009010-00005 B-G000930-00005 |
螺钉 M10×1×32 Screw 垫圈 10 Spring washer 挡圈 72 Snap ring 轴承 6207 Bearing 芯轴 Shaft 齿轮 Gear 联接套 Connecting sleeve 挡圈 70 Snap ring 油封 FB50×80×12 Oil seal 垫 Pad 油泵 Pump 双头螺栓 M14×55 Stud bolt 垫圈 14 Spring washer |
1 1 1 1 1 1 1 1 1 1 1 2 2 |

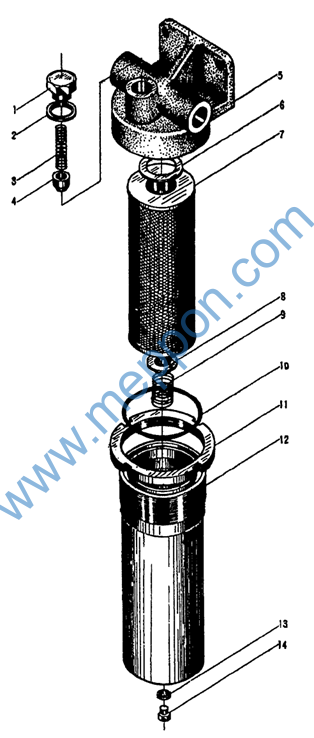

Z50E.2.3 精滤清器 Fine Filter
Z50E.2.3 精滤清器 Fine Filter
|
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
Z30.2.8-7 B-J010020-00010 Z30.2.8-6 Z30.2.8-5 Z50E.2.3-1 Z30.2.8-3 W-15-00057 Z30.2.8-2 Z30.2.8-1 B-Q020710-00111 Z30.2.8-4 Z30.2.8.1 B-J010020-00013 B-J010000-00013 |
阀盖 Valve cover 垫圈 30 Washer 弹簧 Spring 阀芯 Valve core 精滤器上盖 Upper cover 胶垫 Rubber pad 线隙式滤油器 Filter 座 Seat 弹簧 Spring O形密封圈 105×5.7 O-ring 螺母 Nut 精滤清器 Filter body 垫圈 8 Washer 螺塞 M8×1 Plug |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 |

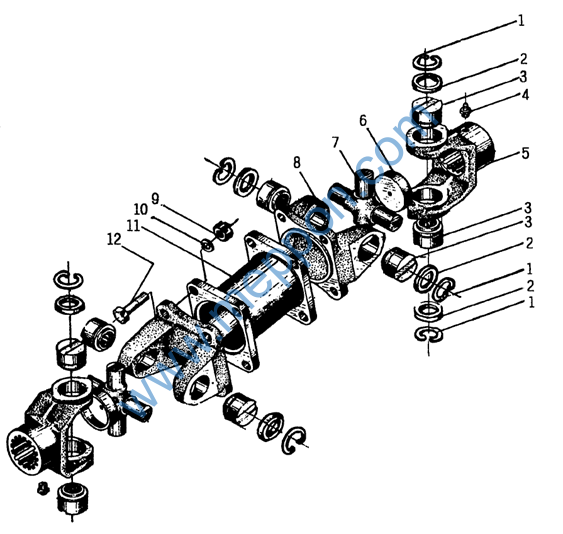

Z50B.3 主传动轴 Main Drive Shaft
Z50B.3 主传动轴 Main Drive Shaft
|
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 |
W-04-00009 W-04-00029 W-04-00013 B-J07940A-00001 Z30.3B-1 W-04-00016 W-04-00012 Z30.3B-2 B-G008890-00005 B-G00097B-00006 Z50B.3-1 B-G057850-00013 |
孔用弹性挡圈 Snap ring 防尘圈 Seal ring 十字轴滚针轴承总成 Needle bearing ass’y 油杯 M10×1 Grease fitting 套管叉 Spline yoke 堵盖 Cover 十字轴 Spider 突缘叉 Yoke 螺母 M14×1.5 ZnD Nut 垫圈 14 ZnD Washer 中间轴管 螺栓 M14×1.5×45 Bolt |
8 8 8 4 2 2 2 2 8 8 1 8 |
