SINOMACH CHANGLIN ZL50E-5 wheel loader parts catalog 09

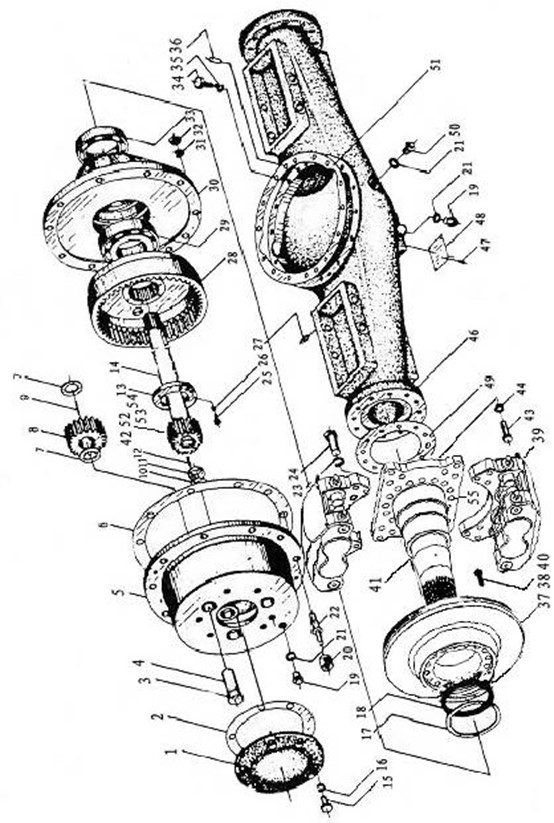

Z50E.6E 前桥 Front Axle

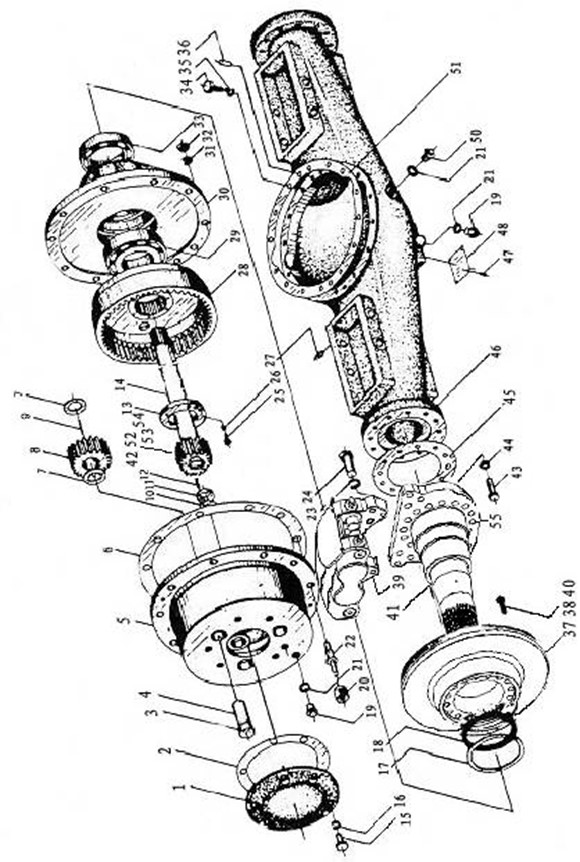

Z50E.8E 后桥 Rear Axle
Z50E.6E/8E 前/后桥 Front/Rear Axle
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 |
Z50B.6-7 Z50B.6-6 B-G003080-00001 Z50B.6-14 Z50B.6-1A Z50B.6-17 Z50B.6-13 Z50B.6-12 B-G003090-00002 Z50B.6-11 Z50B.6-10 B-G001190-00015 Z50B.6-4 Z50B.6-9 B-G057830-00034 B-G000930-00003 Z50B.6A-26 B-G09877A-00017 B-J010000-00011 Z50B.6-16 B-J009820-00008 Z50B.6-15 B-G000930-00008 B-G057820-00227 B-G000700-00002 B-G000930-00001 W-03-00023 |
盖板 密封垫 钢球10.000-G100-b 行星齿轮轴 行星轮架 密封垫 垫片 行星齿轮 滚针5×49.8 调整垫 半轴定位堵 销A5×25 圆螺母 半轴 螺栓M12×30 ZnD 垫圈12 卡环 油封FB150×180×15 螺塞M27×2 轮辋螺母 垫圈27 轮辋螺栓 垫圈20 螺栓M20×65-10.9ZnD 螺钉M10×20 垫圈10 通气塞 |
Cover Washer Ball Planet gear shaft Planet carrier Washer Spacer Planet gear Needle roller Adjust washer Locator Pin Nut Half-shaft Bolt Spring washer Snap ring Oil seal Plug Rim nut Washer Rim bolt Spring washer Bolt Screw Spring washer Breather |
4 4 12 12 4 4 24 12 372 4组 4 4 4 4 24 24 4 4 6 40 8 40 36 36 4 4 2 |
Z50E.6E/8E 前/后桥 Front/Rear Axle
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
28 29 30 31 32 33 34 35 36 37 38 39 40
41
42
43
44
45 46 47 48 49 50 51 52 53 54 55 |
Z50B.6-2 B-G002970-00024 Z50E.6E-4 B-G000930-00008 Z50B.6-18 B-G002970-00017 B-G057830-00058 B-G000930-00005 B-G001190-00005 Z50E.6E-5 B-Q020490-00009 W-18-00059 B-G057850-00090 Z50E.8E-1 Z50E.8E-2 Z50E.6E-2 Z50B.6-5
Z50B.6-22
B-Q020490-00011
Z50B.8-3 Z50B.6-23 Z50B.8-1 B-G008270-00004 Z50B.6-24 Z50B.8-2 Z50B.6-28 B-J010010-00006 Z50B.6-25 Z50B.6-8 B-G001190-00014 B-G00894A-00018 B-G001190-00008 |
内齿圈 轴承32221 轮毂 垫圈20 螺母M20×1.5-6H 轴承32024 螺栓M14×40 ZnD 垫圈14 销A12×35 制动盘 垫圈18 制动器总成|SOMA75700444F 螺栓M18×1.5×90-10.9 左轮边支承轴(前) 右轮边支承轴(前) 轮边支承轴(前) 太阳轮垫
螺栓
垫圈20
密封垫 前桥壳 后桥壳 钉2×5 标牌(前) 标牌(后) 密封垫 螺塞M27x2 密封垫 太阳轮 销5×10 挡圈52 销A16x50 |
Internal gear Bearing Wheel hub Spring washer Nut Bearing Bolt Spring washer Pin Brake disc Washer Washer Bolt
Support shaft
Sun gear Washer
Bolt
Washer
Gasket Front axle case Rear axle case Pin Name plate Name plate Gasket Plug Gasket Sun gear Pin Snap ring Pin |
4 4 4 40 40 4 32 32 4 4 64 6 64 1 1 2 4 前30 后22 前30 后22 2 1 1 8 1 1 2 2 2 4 8 4 4 |
Z50B.6.1A/8.1A 前/后桥主传动
Front /Rear Axle Main Drive
Z50B.6.1A/8.1A 前/后桥主传动
Front /Rear Axle Main Drive
序号 NO. |
零件代号 Part No. |
名 Part Name |
数量 Q’ty |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 |
B-G057850-00015 B-G000930-00005 Z50B.6.1-1 Z50B.6.1-2 Z50B.6.1.1A B-G09877A-00036 B-G09877A-00034 B-G057850-00007 B-G000930-00003 Z50B.6.1-24 Z50B.6.1-23 B-G002970-00010 Z50B.6.1-22 Z50B.6.1-25 Z50B.6.1-20 B-G002970-00011 Z50B.6.1-21 Z50B.8.1-2A Z50B.6.1-18A B-G002830-00004 Z50B.6.1-3 Z50B.6.1.2 Z50B.6.1-4 B-G061730-00014 B-G008890-00006 B-G008480-00005 Z50B.6.1-13 |
螺栓M14×1. 5×55-10.9 ZnD 垫圈14 锁紧螺母 垫圈 输入法兰组件 油封B80×100×12B 油封FB80×100×12B 螺栓M12×1. 5×55-10.9 ZnD 垫圈12 端盖 密封垫 轴承31313 轴承座 调整垫片 轴承隔套 轴承31314 调整垫片 主动螺旋齿轮(后桥) 主动螺旋齿轮(前桥) 轴承NUP2307E 托架 止推螺栓 锁紧垫片 螺母M27×2 螺母M16×1.5-4H 垫圈16 螺栓 |
Bolt Spring washer Retaining nut Washer Flange ass’y Oil seal Oil seal Bolt Spring washer Cover Gasket Bearing Bearing seat Adjust washer Bearing sleeve Bearing Adjust washer Pinion gear(L) Pinion gear(R) Bearing Bracket Bolt Lock blade Nut Nut Washer Bolt |
14 14 2 2 2 2 2 2 2 2 2 2 2 2组 2 2 2组 1 1 2 2 2 2 2 16 16 16 |
