SINOMACH CHANGLIN ZL50E-5 wheel loader parts catalog 08

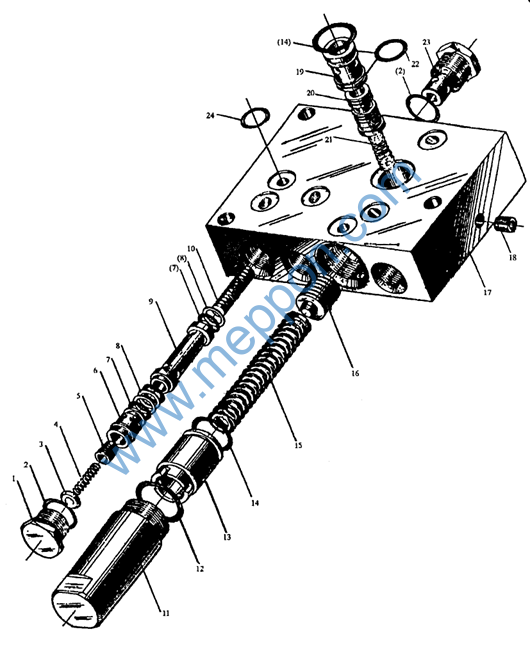

Z50B.4.7.1 分配阀总成 Distributing Valve Ass‘y
Z50B.4.7.1 分配阀总成 Distributing Valve Ass‘y
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
Z30.4.12-12 B-Q020710-00042 Z30.4.12-11 Z30.4.12-10 Z50B.4.7.1-1 Z50B.4.7.1-2 Z30.4.12-9 B-Q020710-00024 B-Q020780-00001 Z30.4.12-7 Z30.4.12-6 Z30.4.12-13 B-Q020710-00056 Z30.4.12-3 B-Q020710-00047 Z30.4.12-2 Z30.4.12-4 Z30.4.12-1 W-10-00008 Z30.4.12-14 Z30.4.12-15 Z30.4.12-16 B-Q020710-00033 Z30.4.12-5 B-Q020710-00029 |
固定螺钉 Screw O形密封圈 25×2.4 O-ring 弹簧座 Spring seat 弹簧 Spring 单向阀 One-way valve 单向阀 One-way valve 单向阀套 One-way Valve bushing O形密封圈 16×2.4 O-ring 挡圈A16×12 Seal ring 蓄能阀套 Valve bush 阀芯 Valve core 蓄能阀阀套 Valve hood O形密封圈 35×3.5 O-ring 液流阀阀套 Valve bush O形密封圈 30×3.1 O-ring 弹簧 Spring 蓄能阀阀芯 Valve core 阀体 Valve case 螺钉 Z1/8“×12 Screw 阀套 Valve sleeve 阀芯 Valve core 弹簧 Spring O形密封圈 22×2.4 O-ring 固定螺钉 Screw O形密封圈 20×2.4 O-ring |
5 6 5 5 2 3 5 11 11 3 3 1 1 1 2 1 1 1 2 1 1 1 2 2 6 |

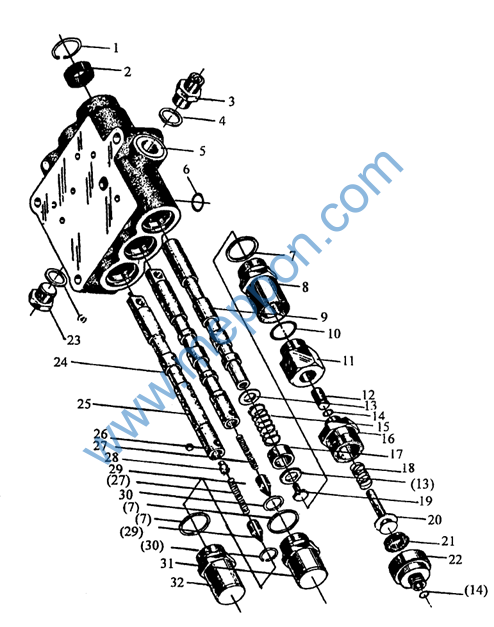

Z30.4.13 变速箱档位阀总成 Control Valve Ass‘y
Z30.4.13 变速箱档位阀总成 Control Valve Ass‘y
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
B-G00893A-00004 B-G09877A-00019 Z30.4.13-5 B-J010020-00005 Z30.4.13-1 B-Q020710-00029 Z30.4.13-6 Z30.4.13-7 Z30.4.13-4 B-Q020710-00047 Z30.4.13-12 Z30.4.13-13 Z30.4.13-10 B-Q020710-00008 Z30.4.13-9 Z30.4.13-15 Z30.4.13-8 Z30.4.13-16 Z30.4.13-11 Z30.4.13-14 Z30.4.13-17 Z30.4.13-18 B-J010000-00005 Z30.4.13-3 Z30.4.13-2 B-G003080-00002 Z30.4.13-20 B-G000790-00001 Z30.4.13-21 Z30.4.13-22 Z30.4.13-19 Z30.4.13-23 |
孔用弹簧挡圈 30 Snap ring 油封 FB18×30×10 Oil seal 操纵压力表接头 Pressure gauge joint 垫圈 18 Washer 档位阀体 Valve case O形密封圈 20×2.4 O-ring 垫圈 18 Washer 制动杆联接套 Sleeve 制动卸载阀杆 Valve stem O形密封圈 30×3.1 O-ring 柱塞套 Plunger sleeve 柱塞 Plunger 垫圈 Washer O形密封圈 11×1.9 O-ring 制动杆始复弹簧 Spring 活塞杆导套 Guide bushing 限位套 Limit sleeve 活塞杆回位弹簧 Retraction spring 螺钉 Screw 活塞 杆 Piston rod 橡皮碗 Rubber cup 进气联接盖 Cover 螺塞 18×1.5 ZnD Plug 方向阀杆 Valve stem 档位阀杆 Valve stem 钢球8.0000-G100-b Ball 档位弹簧 Spring 内六角固柱端紧定螺钉 M10×12 Screw 钢球限位锥体 Limit cone 挡圈 Check ring 方向杆体 Sleeve 档位杆体 Sleeve |
3 3 1 2 1 6 3 1 1 1 1 1 2 3 1 1 1 1 1 1 1 1 1 1 1 8 2 1 2 2 1 1 |

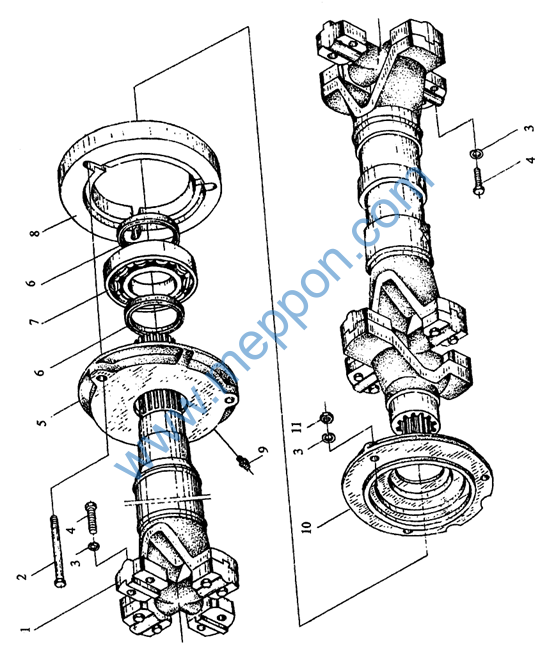

Z50B.5C 前传动轴 Front Drive Shaft
Z50B.5C 前传动轴 Front Drive Shaft
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 |
Z50B.5C.1 B-G057850-00005 B-G000930-00003 B-G057850-00003 Z50B.5C-1 B-G09877A-00004 B-G002760-00032 Z50B.5C-3 B-J07940A-00001 Z50B.5C-2 B-G061710-00005 |
前传动轴 Front drive shaft 螺栓 M12×1.5×110 Bolt 垫圈 12 Washer 螺栓 M12×1.25×55-10.9 Bolt 前盖 Front cover 油封 B65×90×10B Oil seal 轴承 311 Bearing 垫环 Washer 油杯 M10×1 Grease fitting 后盖 Back cover 螺母 M12×1.5 Nut |
1 3 11 8 1 2 1 1 1 1 3 |
