SINOMACH CHANGLIN ZL50E-5 wheel loader parts catalog 11

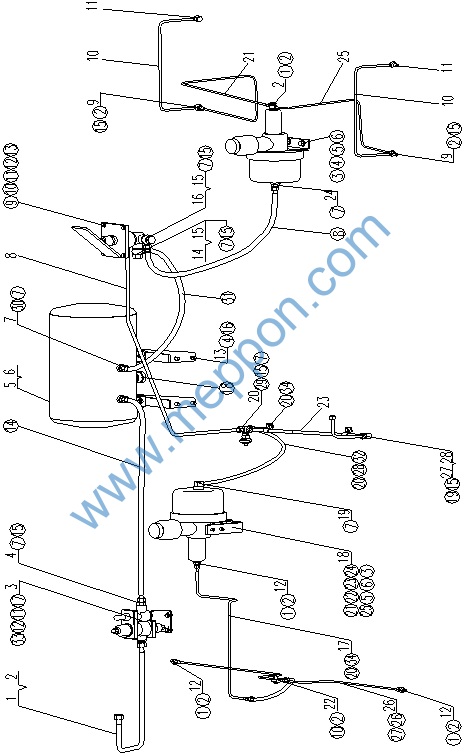

Z50E.9T 制动系统 Brake System
Z50E.9T 制动系统 Brake System
序号 Index |
零 Part No. |
名 Description |
数量 Q‘ty |
|
1 |
Z30E.11-8 |
紫铜垫 |
Washer |
2 |
2 |
Z50E.9N.1 |
空压泵出气管 |
Pipe |
1 |
3 |
Z50E.9N-3 |
油水分离器联接板 |
Support |
1 |
4 |
Z30E.9S-2 |
接头 |
Joint |
1 |
5 |
Z50E.9N.7 |
储气筒 |
Air tank |
1 |
6 |
T-TB-18 |
标牌 |
Paste |
1 |
7 |
Z30.9.4-1 |
管接头 |
Joint |
2 |
8 |
Z50E.9C.1 |
后制动气管 |
Brake hose |
1 |
9 |
Z50B.9.2A-5 |
螺栓 |
Bolt |
2 |
10 |
Z50E.9N.2 |
前制动管路 |
Brake hose |
1 |
11 |
Z30.9.1-1 |
螺栓M12x1.25×32 |
Bolt |
3 |
12 |
Z50E.9N-1 |
接头 |
Joint |
3 |
13 |
Z50E.9C.3 |
储气筒支架 |
Support |
2 |
14 |
YZ16.9C-1 |
铰接螺栓 |
Bolt |
1 |
15 |
YZ16.9C-2 |
接头 |
Joint |
3 |
16 |
YZ18J.9-1 |
铰接螺栓 |
Bolt |
2 |
17 |
Z50E.9N.5 |
后加力器出油管 |
Oil pipe |
1 |
18 |
Z50B.9.2A.1 |
后加力器支架 |
Support |
1 |
19 |
Z50B.9.2-2 |
直角接头 |
Joint |
1 |
20 |
Z50B.9.2-3 |
四通接头 |
Joint |
1 |
21 |
Z50E.9T.2 |
前左制动管路 |
Left brake hose |
1 |
22 |
Z50E.9N-2 |
三通接头 |
Tee joint |
1 |
23 |
Z50B.9.2.2 |
横向后制动管路 |
Brake hose |
1 |
24 |
Z50G.9D-1 |
接头 |
Joint |
1 |
25 |
Z50E.9T.1 |
前右制动管路 |
Right brake hose |
1 |
26 |
Z50E.9N.6 |
后制动器管道 |
Oil pipe |
2 |
27 |
Z50B.9.2A-2 |
直角接头 |
Joint |
1 |
28 |
Z50B.9.2.3 |
档位切断气管 |
Pipe |
1 |
Z50E.9T 制动系统 Brake System
Z50E.9T 制动系统 Brake System
序号 Index |
零 Part No. |
名 Description |
数量 Q‘ty |
||
|
B-J010020-00002 |
垫圈12 |
Washer |
13 |
|
|
B-Q020710-00098 |
0形圈8×1.9 |
O-ring |
10 |
|
|
W-18-00005 |
加力器总成|CL60 |
Booster ass‘y |
2 |
|
|
B-G057830-00028 |
螺栓M12x20ZnD |
Bolt |
8 |
|
|
B-G000930-00003 |
垫圈12 |
Wsher |
4 |
|
|
B-G00097B-00004 |
垫圈12ZnD |
Washer |
4 |
|
|
B-Q020710-00018 |
0形圈14×2.4 |
O-ring |
10 |
|
|
W-13-00083 |
气管|DH/G18 (L=2200) |
Airpipe |
1 |
|
|
W-18-00014 |
气制动阀|XM60C-3514002 |
Air brake valve |
1 |
|
|
B-G057830-00146 |
螺栓M8x30ZnD |
Bolt |
5 |
|
|
B-G000930-00017 |
垫圈8 |
Wsher |
6 |
|
|
B-G00097B-00023 |
垫圈8ZnD |
Washer |
7 |
|
|
B-G061700-00036 |
螺母M8ZnD |
Nut |
4 |
|
|
W-13-00021 |
气管|DH/G18 (L=1300) |
Airpipe |
1 |
|
|
B-J010020-00007 |
垫圈22 |
Washer |
8 |
|
|
B-Q020490-00003 |
垫圈12 |
Washer |
8 |
|
|
W-18-00023 |
油水分离器| SH380A-3511002A |
Oil-water separator |
1 |
|
|
W-18-00057 |
自动放水阀|PY20-1305002 |
Drain valve |
1 |
|
|
B-Q020710-00006 |
0形圈11×1.9 |
O-ring |
1 |
|
|
B-Q0200050-00010 |
线夹C14x35 |
Clamp |
5 |
|
|
B-G057830-00037 |
螺栓M12x35ZnD |
Bolt |
4 |
|
|
B-G061700-00007 |
螺母M12ZnD |
Nut |
4 |
|
|
B-G057830-00006 |
螺栓M10x25ZnD |
Bolt |
2 |
|
|
B-G000930-00001 |
垫圈10 |
Wsher |
2 |
|
|
B-G00097B-00002 |
垫圈10ZnD |
Washer |
2 |
|
|
W-13-00093 |
制动软管总成|130-3506040A2(L=650) |
Airpipe |
1 |
|
Z50E.9T 制动系统 Brake System
Z50E.9T 制动系统 Brake System
序号 Index |
零 Part No. |
名 Description |
数量 Q‘ty |
|
|
B-Q01202P-00001 |
接头体M12x1.25 |
Joint |
1 |
|
B-G057830-00137 |
螺栓M8x16ZnD |
Bolt |
1 |
|
W-11-00046 |
制动灯开关|JN150 |
Brake lamp switch |
1 |
|
B-J010020-00005 |
垫圈18 |
Washer |
2 |
|
W-13-00018 |
气管|DH/G18 (L=1100) |
Airpipe |
1 |
|
W-13-00049 |
制动软管总成|120-3506085A4(L=900) |
Airpipe |
1 |
|
B-G057830-00139 |
螺栓M8x20ZnD |
Bolt |
2 |
|
B-G057830-00001 |
螺栓M10x16ZnD |
Bolt |
4 |
|
