SINOMACH CHANGLIN ZL50E-5 wheel loader parts catalog 12

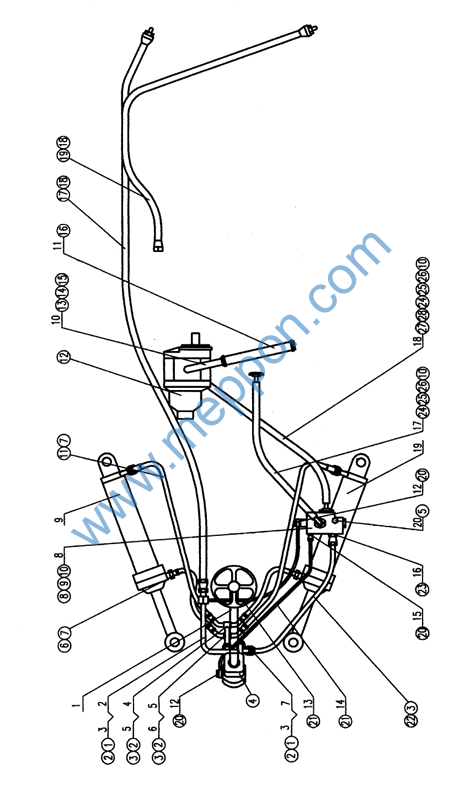

Z50E.10B 液压转向系统 Hydraulic Steering System
Z50E.10B 液压转向系统 Hydraulic Steering System
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
Z50E.10.1 Z50E.10B.1 Z30.10.1-1 Z50E.10B.2 Z50E.10B-1 Z50E.10B.3 Z50E.10B.4 Z50B.10A-3 Z50E.10B.5 Z50E.10N.1 Z30.14-8 Z50B.10-5 Z50B.10.13 Z50B.10A.5 Z50E.10B-2 Z50E.10B-3 Z50B.10.7 Z50E.10N.2 Z20E.10B.6 Z50E.10N-1 |
转向盘组件 Steering plate ass‘y 转向器回油管 Oil tube 接头螺栓 Bolt 油管 Oil tube 接头体 Joint 油管 Oil tube 转向器进油管 Oil tube 座 Seat 左转向油缸 Right steering cylinder 油泵进油管 Oil tube φ51低压胶管(L=370) Hose 螺栓 Bolt 软管总成 Hose ass’y 软管总成 Hose ass’y 接头体 Joint 接头体 Joint 软管总成 Hose ass’y 软管总成 Hose ass’y 左转向油缸 Left steering cylinder 螺栓 Bolt |
1 1 2 1 2 1 1 2 1 1 1 2 1 1 1 1 1 1 1 1 |
Z50E.10B 液压转向系统 Hydraulic Steering System
Z50E.10B 液压转向系统 Hydraulic Steering System
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
B-J010020-00007 B-J010020-00006 B-Q020710-00039 W-19-00020 B-J010020-00001 B-Q020750-00025 B-Q020710-00028 W-07-00065 B-G057820-00003 B-G000930-00001 B-Q020750-00027 W-01-00033 B-G057830-00034 B-G000930-00003 B-Q020710-00077 B-J088700-00018 B-Q020750-00073 B-Q020710-00050 B-Q020750-00064 B-J010020-00002 B-Q020710-00006 B-Q020750-00050 B-J010020-00011 B-Q020140-00003 B-Q020710-00066 B-G057830-00011 B-G020140-00002 B-G020710-00060 |
垫圈 22 Washer 垫圈 20 Washer O形圈 24×2.4 O-ring 转向器阀块总成 BZZ5-E1000+FKB-3020 Spring gear & valve ass’y 垫圈 10 Washer 胶管接头 16Ⅱ-1000 Hose joint O形圈 20×2.4 O-ring 优先阀 YXL-F250L-N7 Demand valve 螺栓 M10×110 ZnD Bolt 垫圈 10 Washer 胶管接头 16Ⅱ-1150 Hose joint 双联泵(左旋)CBGj2063/1016-XF Pump 螺栓 M12×30 ZnD Bolt 垫圈 12 Washer O形圈 54×3.5 O-ring 喉箍 d70 Clamp 胶管接头 25I-3500 Hose joint O形圈 32×3.1 O-ring 胶管接头 25I-2200 Hose joint 垫圈 12 Washer O形圈 11×1.9 O-ring 胶管接头 19Ⅱ-500 Hose joint 垫圈 33 Washer 分离式法兰 Aφ44.1/21 Flange O形圈 44×3.5 O-ring 螺栓 M10×35-10.9 ZnD Bolt 分离式法兰 Aφ38.9/35 Flange O形圈 38×3.5 O-ring |
2 4 4 1 1 2 8 1 2 18 2 1 4 4 1 4 1 4 1 5 2 1 1 6 3 16 2 1 |

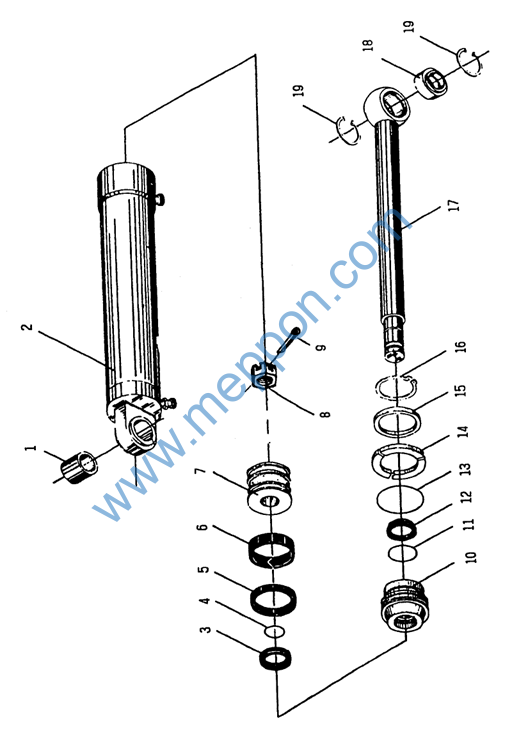

Z50E.10B.5 右转向油缸 Right Steering Cylinder
Z50E.10B.6 左转向油缸 Left Steering Cylinder
Z50E.10B.5 右转向油缸 Right Steering Cylinder
Z50E.10B.6 左转向油缸 Left Steering Cylinder
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
Z50E.10N.3-2 Z50E.10B.5.1 Z50E.10B.6.1 B-G10708A-00003 B-Q020710-00057 W-15-00067 Z50B.10.12A-4 Z50B.10.12A-5 B-G094570-00004 B-G000910-00053 Z50B.10.12A-1 B-Q020710-00072 B-G10708C-00009 B-Q020710-00105 Z15.14.10-5 Z15.14.10-6 B-G00894A-00022 Z50E.10N.3-1 B-G091630-00003 B-G00893A-00010 |
衬套 Bushing 缸体 Cylinder body 缸体 Cylinder body 密封圈 Y45×60×12.5 Seal ring O形圈 36×3.5 O-ring 格莱圈 0900S-55044 Seal ring 支承环 90×15×3 Support ring 活塞 Piston 螺母 M36×2 Nut 销 5×60 ZnD Cotter pin 导向套 Guide sleeve O形圈 50×3.1 O-ring 防尘圈 FC45×53×5 Block ring O形圈 95×5.7 O-ring 卡键 Block key 挡圈 Snap ring 挡圈 80 Snap ring 活塞杆 Piston rod 关节轴承 GE40ES Joint bearing 挡圈 62 Snap ring |
1 1 1 2 1 1 2 1 1 1 1 1 1 2 1 1 1 1 1 2 |
