SINOMACH CHANGLIN ZL50E-5 wheel loader parts catalog 19

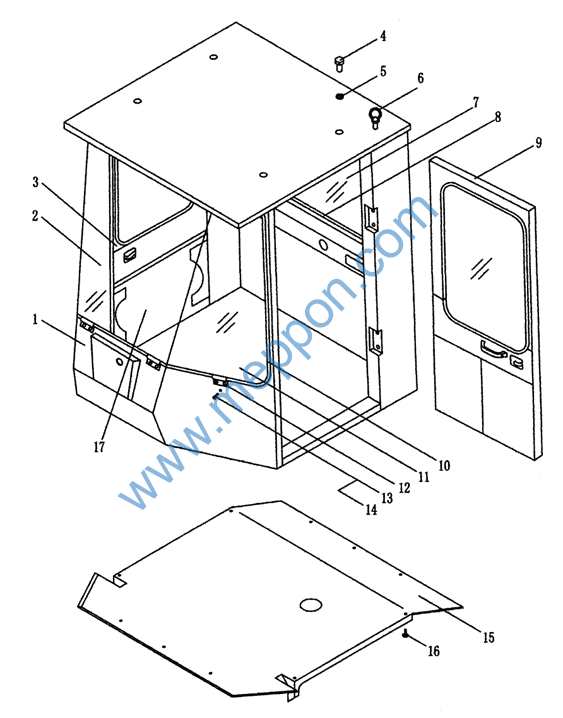

Z50E.16Q 驾驶室(一) Cab(1)
Z50E.16Q 驾驶室(一) Cab(1)
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
Z50E.16Q.1.1 Z50E.16F.4-2 Z30.16.4F.2 Z50E.16F.4-8 B-J010020-00004 B-G008250-00005 Z30.16.4E-12 Z30.16.4E-11 Z30.16.4E.2 Z50E.16F.4-5 Z50E.16F.4-4 Z50E.16F.4-6 B-G057830-00139 B-G00097B-00023 Z50E.16Q.3 Z40E.16F.6 Z50E.16Q.1.2 |
驾驶室骨架 Cab 前玻璃 Glass front 小门 Door R.H 螺塞 Plug 垫圈 16 Washer 螺钉 M16 ZnD Bolt 玻璃(后) Glass 密封嵌条(后) Seal tripe rear 左门 Door L.H 前密封嵌条 Seal tripe front 侧玻璃 Glass side 板 Plate 螺栓 M8×20 ZnD Bolt 垫圈 8 ZnD Washer 顶板 Plate 塑料扣 Plastic button 盖板 Condenser cover |
1 1 1 4 4 4 1 1 1 1 2 8 16 16 1 15 1 |

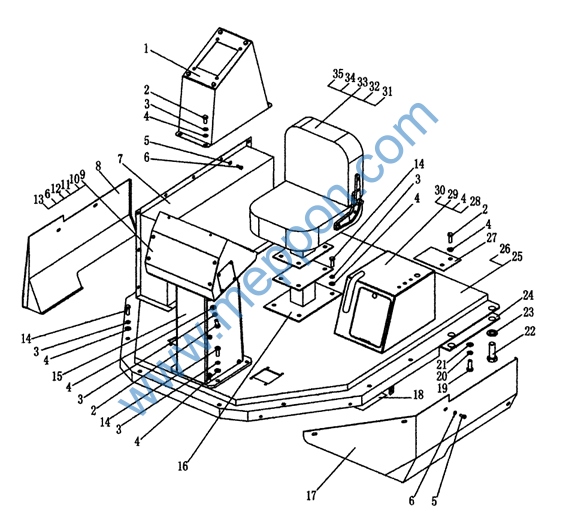

Z50E.16Q 驾驶室(二) Cab(2)
Z50E.16Q 驾驶室(二) Cab(2)
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
Z50E.16.3 B-G057830-00030 B-G000930-00003 B-G00097B-00004 B-G00097B-00023 B-G057830-00139 Z30E.16.1 Z50B.16.5 Z30.16M.2 Z30.16-2 Z30.16-1 B-G057830-00146 B-G061700-00036 B-G057830-00037 Z50B.16.3 Z30.16.9 Z50B.16.6 Z40E.16-1 B-G057820-00064 B-G000930-00005 B-G00097B-00006 B-G057830-00116 B-G057830-00015 Z50E.16-2 Z50E.16Q-1 Z50E.16Q.2 Z40E.16-4 Z50B.16.7 B-G057830-00137 B-G057830-00165 |
先导操纵箱 Precursor control case 螺栓 M12×25 ZnD Bolt 垫圈 12 Washer 垫圈 12 ZnD Washer 垫圈 8 ZnD Washer 螺栓 M8×20 ZnD Bolt 冷凝器罩壳 Condenser case 右盖 Right cover 仪表盒 Instrument box 垫板 Plate 方向机卡 Direction retainer 螺栓 M8×30 ZnD Bolt 螺母 M8 ZnD Nut 螺栓 M12×35 ZnD Bolt 支架 Support 椅下支架 Support 左盖 Left cover 前减震垫 Front cushion 螺栓 M14×55 ZnD Bolt 垫圈 14 Washer 垫圈 14 ZnD Washer 螺栓 M24×65 ZnD Bolt 垫圈 24 Washer 后减震垫 Rear cushion 底板垫 Carpet 底板架 Lower plate reck 小盖板 Small plate 手制动操纵外壳 Hand barke cover 螺栓 M8×16 ZnD Bolt 螺栓 M8×10 ZnD Bolt |
1 12 24 28 20 15 1 1 1 1 1 2 2 16 1 1 1 2 8 8 8 4 4 2 1 1 2 1 2 1 |
Z50E.16Q 驾驶室(二) Cab(2)
Z50E.16Q 驾驶室(二) Cab(2)
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
31 32 33 34 35 |
W-09-00044 B-G057830-00015 B-G00097B-00002 B-G000930-00001 B-G061700-00003 |
座椅 823 Seat 螺栓 M10×40 ZnD Bolt 垫圈 10 ZnD Washer 垫圈 10 Washer 螺母 M10 ZnD Nut |
1 4 7 4 4 |
