SINOMACH CHANGLIN ZL50E-5 wheel loader parts catalog 20

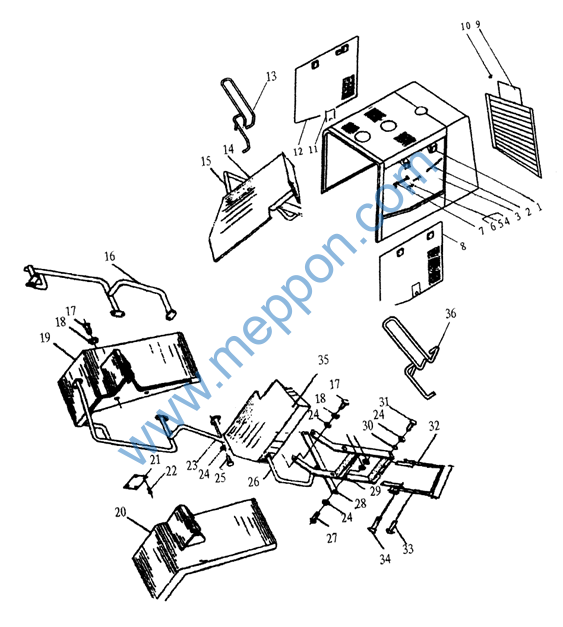

Z50E.37 车身及附件 Vehicle Body And Accessory
Z50E.37 车身及附件 Vehicle Body And Accessory
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
Z50B.17.3.2.2 W-09-00014 Z50E.37.1.1 B-G000910-00025 B-G00097B-00023 B-G008820-00046 Z40E.17F.1.5 Z50E.37.1.2 Z50E.37.1.4 B-G057830-00137 W-09-00030 Z50E.37.1.3 Z50E.37.3 Z50E.37.2 Z50B.17.6 Z30.17.13 B-G057830-00030 B-G000930-00003 Z50B.17.1A Z50B.17.2A Z50E.37-2 B-G008270-00008 Z30.17.13 B-G00097B-00004 B-G057830-00143 Z50B.17.7 B-G057830-00034 Z50E.37-1 Z50B.17.5A B-G061700-00007 |
铰链 Hinge 气弹簧 Air spring 发动机护罩 Engine hood 开口销 3.2×16 ZnD Pin 垫圈 8 ZnD Washer 销轴 B8×40 Pin shaft 板 Plate 左门 Left door 格栅 Grille 螺栓 M8×16 ZnD Bolt 锁 Lock 右门 Right door 后扶手 Rear handrail 右踏板 Right pedal 右扶手 Right handrail 右反光镜支架 R reflector support 螺栓 M12×25 ZnD Bolt 垫圈 12 Spring washer 右挡泥板总成 Right dash board 左挡泥板总成 Left dash board 铭牌 Name plate 铆钉 3×10 Rivet 左反光镜支架 L reflector support 垫圈 12 ZnD Washer 螺栓 M8×25 ZnD Bolt 左扶手 Left handrail 螺栓 M12×30 ZnD Bolt 撑铁 Block 梯子 Ladder 螺母 M12 ZnD Nut |
4 2 1 8 22 4 2 2 1 20 2 1 2 1 1 2 29 39 1 1 1 4 1 32 12 1 12 2 2 4 |
Z50E.37 车身及附件 Vehicle Body And Accessory
Z50E.37 车身及附件 Vehicle Body And Accessory
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
31 32 33 34 35 36 |
B-G057830-00043 Z50B.17.5A.1 B-G008730-00001 B-G008730-00002 Z50E.37.5 Z50E.37.4 |
螺栓 M12×45 ZnD Bolt 软梯 Soft ladder 铆钉 10×38 Rivet 铆钉 6×20 Rivet 左踏板 Right pedal 左扶手 Left handrail |
2 2 8 10 1 1 |
Z50E.18 电气系统(电气接线图)
Electrical System(Electrical Wiring Diagram)
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 |
W-06-00086 W-06-00154 W-11-00044 W-06-00008 W-06-00004 W-06-00002 W-06-00155 W-06-00053 W-06-00057 W-06-00044 W-06-00079 W-11-00031 W-11-00042 W-11-00047 W-06-00056 W-06-00021 W-06-00071 W-06-00090 W-06-00043 W-06-00015 W-06-00041 W-05-00020 W-05-00028 W-05-00015 W-09-00037 W-09-00003 W-05-00009 |
起动电机 Starting motor 发电机 Alternator 蓄电池 Battery 闪光器 Flash relay 闸刀开关 Knife switch 保险丝盒 Fuse box 保险丝/20A Fuse 20A 保险丝/20A Fuse 10A 保险器 Insuring devive 喇叭 Horn 气压传感器 Air pressure sensor 机油压力传感器 Engine oil pressure sensor 温度传感器 Temperature sensor 倒车灯开关 Rear lamp swith 钥匙开关 key switch 转向灯开关 Steering lamp switch 气压表 Air pressure meter 电流表 Current meter 水温表 Water temperature meter 油温表 Oil pressure meter 机油压力表 Oil pressure meter 档位压力表 Clutch pressure meter 计时表 Service meter 前照灯 Front lamp 后照灯 Rear lamp 后组合灯 Rear group lamp 雨刷器 Wiper 风扇 Fan 工作灯 Working lamp |
1 1 2 1 1 1 3 5 2 1 1 1 2 1 1 1 1 1 1 1 1 1 1 2 2 2 1 1 2 |
Z50E.18 电气系统(电气接线图)
Electrical System(Electrical Wiring Diagram)
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 |
W-05-00002 W-11-00009 W-11-00050 W-06-00047 W-11-00003 W-06-00048 W-11-00010 W-06-00039 W-11-00054
W-06-00093
W-05-00024 |
顶灯 Tip lamp 开关 Switch 雨刷器开关 Wiper seitch 继电器 Relay 熄火按钮 Stop switch 继电器 Relay 手制动灯开关 Parking lamp switch 蜂鸣器 Buzzer 开关组件 Switch group 前照灯开关 Head lamp switch 后照灯开关 Rear lamp switch 仪表灯开关 Instrument lamp switch 指示灯组件 Lamp group 左转向指示灯 Left steering indicator lamp 手制动指示灯 Parking bark lamp 右转向指示灯 Right steering indicator lamp 充电指示灯 低压指示灯 刹车指示灯 Barking lamp 前转向灯 Front steering lamp |
1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 |
