SINOMACH CHANGLIN 933 wheel loader parts catalog 05
液力变矩器系统 Torque Converter System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2M.1-1 |
1 |
管接头 |
Hose |
2 |
00005- |
|
2 |
B-J010020-00005 |
1 |
垫圈18 |
Tube |
2 |
00005- |
|
3 |
B-Q020710-00024 |
1 |
O形圈16×2.4 |
O-ring |
2 |
00005- |
|
4 |
B-Q020750-00014 |
1 |
胶管接头13I-660 |
Seal ring |
1 |
00005- |
|
5 |
B-Q020710-00040 |
1 |
O形圈24×2.4 |
O-ring |
11 |
00005- |
|
6 |
B-J088700-00014 |
1 |
喉箍d32 |
Clamp |
4 |
00005- |
|
7 |
Z30.2.5-1 |
1 |
软管φ19×1800 |
Tube |
1 |
00005- |
|
8 |
Z30.2.5.1 |
1 |
油管 |
Hose |
1 |
00005- |
|
9 |
Z30.2.4A.1 |
1 |
弯管 |
Elbow |
1 |
00005- |
|
9 |
Z50B.2.5.1 |
2 |
弯管接头 |
Elbow joint |
1 |
00005- |
|
10 |
Z30E.2S.1 |
1 |
液力变矩器 |
Torque converter |
1 |
00005- |
|
11 |
B-G000700-00006 |
1 |
螺钉M10X35 |
Screw |
12 |
00005- |
|
12 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
20 |
00005- |
|
13 |
Z30.2M.4.1 |
1 |
油管 |
Hose |
1 |
00005- |
|
14 |
Z30.2M.4-1 |
1 |
管接头 |
Joint |
2 |
00005- |
|
15 |
Z30.2M.4.2 |
1 |
弯管 |
Elbow |
1 |
00005- |
|
15 |
Z30.2M.2.1 |
2 |
弯管接头 |
Elbow joint |
1 |
00005- |
|
16 |
B-Q020750-00041 |
1 |
胶管接头19I-1500 |
Hose joint |
1 |
00005- |
|
17 |
B-J010020-00009 |
1 |
垫圈27 |
Washer |
2 |
00005- |
|
18 |
B-Q020710-00056 |
1 |
O形圈35×3.5 |
O-ring |
2 |
00005- |
|
19 |
B-Q020710-00045 |
1 |
O形圈28×3.5 |
O-ring |
3 |
00005- |
|
20 |
B-Q020750-00049 |
1 |
胶管接头19II-420 |
Hose joint |
1 |
00005- |
|
20 |
Z30E.2R.4 |
1 |
胶管接头 |
Hose joint |
1 |
00005- |
|
21 |
Z30.2M.5.2 |
1 |
接头 |
Joint |
2 |
00005- |
|
22 |
Z30.2M.5.1 |
1 |
CBG32泵出油管 |
Pump outlet oil pipe |
1 |
00005- |
|
23 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
2 |
00005- |
|
24 |
B-G057830-00043 |
1 |
螺栓M12X45 ZnD |
Bolt |
2 |
00005- |
|
25 |
Z30.2.8 |
1 |
精滤器 |
Fine filter |
1 |
00005- |
|
26 |
Z30.2.6-1 |
1 |
油管φ25×470 |
Hose |
1 |
00005- |
|
27 |
Z30.2.6-2 |
1 |
接头 |
Joint |
2 |
00005- |
|
28 |
B-J088700-00015 |
1 |
喉箍d40 |
Clamp |
4 |
00005- |
|
29 |
B-J010020-00010 |
1 |
垫圈30 |
Washer |
2 |
00005- |
|
30 |
B-Q020750-00053 |
1 |
胶管接头19II-640 |
Hose joint |
1 |
00005- |
|
31 |
Z30.2M.2-1 |
1 |
CBG32泵进油接头 |
Pump inlet oil joint |
1 |
00005- |
|
32 |
Z30.2M.2.1 |
1 |
弯管接头 |
Elbow joint |
1 |
00005- |
|
33 |
B-Q020750-00059 |
1 |
胶管接头19II-970 |
Hose joint |
1 |
00005- |
|
34 |
B-G000700-00008 |
1 |
螺钉M10X40 |
Screw |
4 |
00005- |
|
35 |
B-G000700-00003 |
1 |
螺钉M10X22 |
Screw |
4 |
00005- |
|

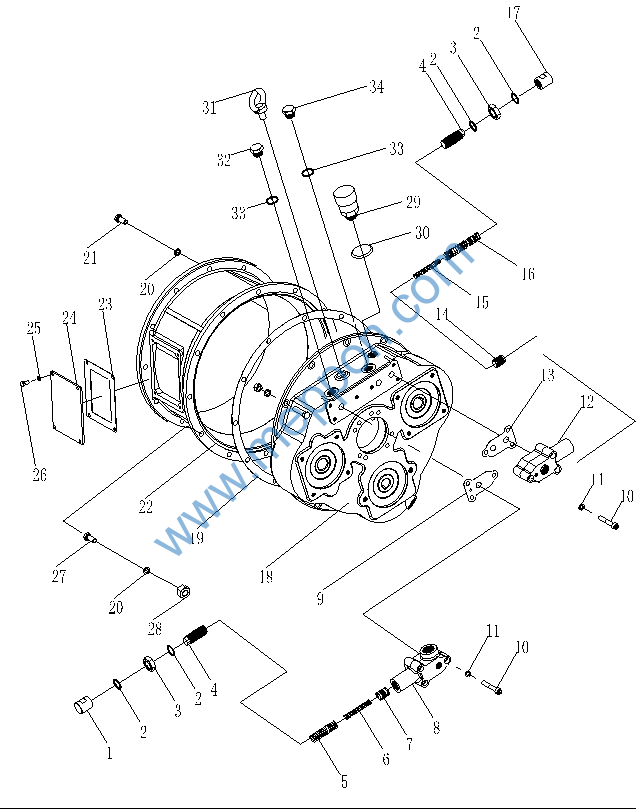

液力变矩器(I)
Torque Converter(I)
液力变矩器(I)
Torque Converter(I)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2.3.1-7 |
1 |
螺套 |
Sleeve |
1 |
00005- |
|
2 |
Z30.2.3.1-6 |
1 |
垫圈 24 |
Washer |
4 |
00005- |
|
3 |
B-G061730-00012 |
1 |
螺母 M24×1.5 |
Nut |
2 |
00005- |
|
4 |
Z30.2.3.1-5 |
1 |
螺塞 |
Plug |
2 |
00005- |
|
5 |
Z30.2.3.2-3 |
1 |
大弹簧 |
Big spring |
1 |
00005- |
|
6 |
Z30.2.3.2-2 |
1 |
小弹簧 |
Small spring |
1 |
00005- |
|
7 |
Z30.2.3.2-4 |
1 |
阀芯 |
Valve core |
1 |
00005- |
|
8 |
Z30.2.3.2-1 |
1 |
阀体 |
Valve body |
6 |
00005- |
|
9 |
Z30.2.3-31 |
1 |
密封垫 |
Gasket |
18 |
00005- |
|
10 |
B-G000700-00010 |
1 |
螺钉 M10×65 |
Screw |
6 |
00005- |
|
11 |
B-G000930-00001 |
1 |
垫圈 10 washer |
Spring |
18 |
00005- |
|
12 |
Z30.2.3.1-2 |
1 |
阀体 |
Valve body |
1 |
00005- |
|
13 |
Z30.2.3-29 |
1 |
密封垫 |
Gasket |
1 |
00005- |
|
14 |
Z30.2.3.1-1 |
1 |
阀芯 |
Valve core |
1 |
00005- |
|
15 |
Z30.2.3.1-4 |
1 |
小弹簧 |
Small spring |
1 |
00005- |
|
16 |
Z30.2.3.1-3 |
1 |
大弹簧 |
Big spring |
1 |
00005- |
|
17 |
Z30.2.3.1-7 |
1 |
螺套 |
Sleeve |
1 |
00005- |
|
18 |
Z30E.2.3A-1 |
1 |
箱体 |
Case |
1 |
00005- |
|
19 |
Z30.2D.1-20 |
1 |
垫 |
Gasket |
1 |
00005- |
|
20 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
12 |
00005- |
|
21 |
B-G057830-00034 |
1 |
螺栓 M12×30 ZnD |
Bolt |
6 |
00005- |
|
22 |
Z30.2D.1-7 |
1 |
连接壳体 |
Case |
1 |
00005- |
|
23 |
Z30.2D.1-17 |
1 |
密封垫 |
Gasket |
1 |
00005- |
|
24 |
Z30.2D.1-16 |
1 |
盖板 |
Plate |
1 |
00005- |
|
25 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
6 |
00005- |
|
26 |
B-G057830-00137 |
1 |
螺栓 M8×16 ZnD |
Bolt |
4 |
00005- |
|
27 |
B-G057830-00045 |
1 |
螺栓 M12×50 ZnD |
Bolt |
6 |
00005- |
|
28 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
6 |
00005- |
|
29 |
Z30.4.16 |
1 |
通气塞 |
Air vent plug |
1 |
00005- |
|
30 |
B-J010020-00010 |
1 |
垫圈 30 |
Washer |
1 |
00005- |
|
31 |
B-G008250-00001 |
1 |
螺钉 M16 |
Screw |
1 |
00005- |
|
32 |
Z30.2.3-30 |
1 |
螺塞 |
Plug |
1 |
00005- |
|
33 |
B-J010020-00008 |
1 |
垫圈 24 |
Washer |
2 |
00005- |
|
34 |
Z30.2.3-28A |
1 |
管接头 |
Joint |
1 |
00005- |
|

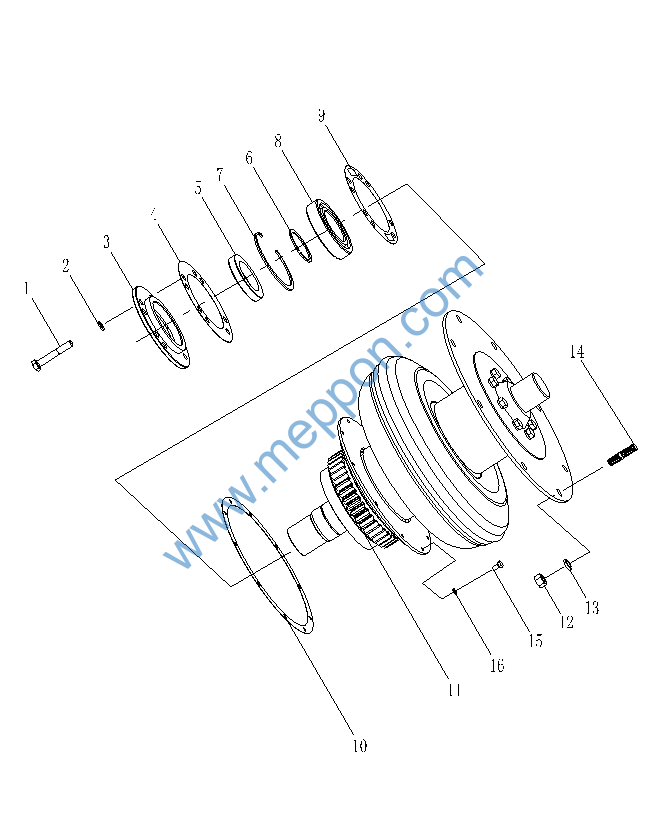

液力变矩器(II)
Torque Converter(II)
液力变矩器(II)
Torque Converter(II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00021 |
1 |
螺栓M10X65ZnD |
Bolt |
8 |
00005- |
|
2 |
B-J010020-00001 |
1 |
垫圈 10 |
Washer |
8 |
00005- |
|
3 |
Z30.2.3-13 |
1 |
轴承盖 |
Bearing cover |
1 |
00005- |
|
4 |
Z30.2.3-14 |
1 |
密封垫 |
Gasker |
1 |
00005- |
|
5 |
B-G09877A-00046 |
1 |
油封FB55x80x12B |
Oil seal |
1 |
00005- |
|
6 |
B-G00894A-00019 |
1 |
挡圈55 |
Snap ring |
1 |
00005- |
|
7 |
B-G00893A-00001 |
1 |
挡圈100 |
Snap ring |
1 |
00005- |
|
8 |
B-G002760-00021 |
1 |
滚动轴承6211 |
Bearing |
1 |
00005- |
|
9 |
Z30.2.3-15 |
1 |
垫 |
Pad |
1 |
00005- |
|
10 |
Z30.2D.1-19 |
1 |
垫 |
Pad |
1 |
00005- |
|
11 |
W-03-00078 |
1 |
变矩器组件YJH315A-5 |
Torque converter |
1 |
00005- |
|
12 |
B-G061710-00007 |
1 |
螺母M12ZnD |
Nut |
8 |
00005- |
|
13 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
14 |
Z30.2D.1-9 |
1 |
螺柱 |
Double screw bolt |
8 |
00005- |
|
15 |
B-G057830-00128 |
1 |
螺栓M6X12ZnD |
Screw |
10 |
00005- |
|
16 |
B-G000930-00015 |
1 |
垫圈6ZnD |
Washer |
10 |
00005- |
|
液力变矩器(III) Torque Converter(III)
