SINOMACH CHANGLIN 933 wheel loader parts catalog 06

Meppon Co., Ltd Posted on by

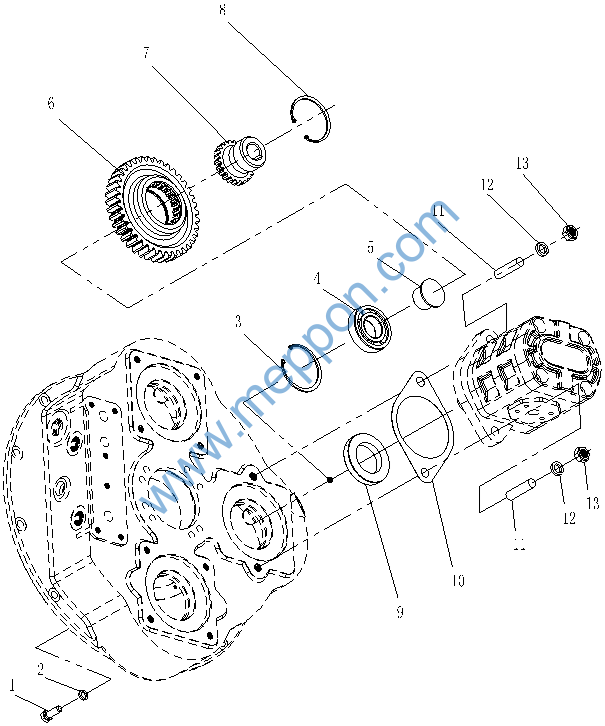

液力变矩器（III） Torque Converter（III）

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho

1

B-G057860-00002

1

螺栓 M10×1×28

Bolt

1

00005-



2

B-G000930-00001

1

垫圈 10

Spring washer

l

00005-



3

B-G00893A-00013

1

挡圈 72

Snap ring

1

00005-



4

B-G002760-00015

1

滚动轴承 6207

Bearing

1

00005-



5

Z30.2.3-4

1

芯轴

Mandrel

1

00005-



6

Z30.2.3-2L

1

齿轮

Gear

1

00005-



7

Z30.2.3-42

1

联接套

Connecting sleeve

1

00005-



8

B-G00893A-00012

1

挡圈 70

Snap ring

1

00005-



9

B-G09877A-00023

1

油封 FB50×80×12

Oil seal

1

00005-



10

Z30.2.3-41

1

密封垫

Gasket

1

00005-



11

B-G009010-00008

1

螺柱M12X55

Stud

4

00005-



12

B-Q020490-00003

1

垫圈12

Spring washer

2

00005-



13

B-G061700-00007

1

螺母M12ZnD

Nut

4

00005-



14

B-G000930-00003

1

垫圈12

Spring washer

2

00005-

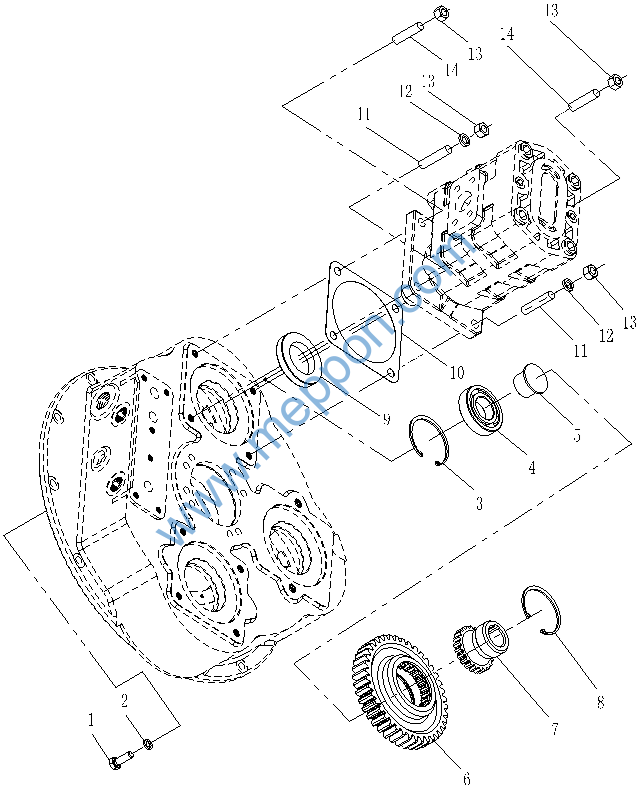

液力变矩器（IV） Torque Converter（IV）






液力变矩器（IV） Torque Converter（IV）

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho

1

B-G057860-00002

1

螺栓 M10×1×28

Bolt

1

00005-



2

B-G000930-00001

1

垫圈 10

Spring washer

1

00005-



3

B-G00893A-00013

1

挡圈 72

Snap ring

1

00005-



4

B-G002760-00015

1

滚动轴承 6207

Bearing

1

00005-



5

Z30.2.3-4

1

芯轴

Shaft

1

00005-



6

Z30.2.3-43L

1

齿轮

Gear

1

00005-



7

Z30.2.3-42

1

联接套

Connecting sleeve

1

00005-



8

B-G00893A-00012

1

挡圈 70

Snap ring

1

00005-



9

B-G09877A-00023

1

油封 FB50×80X12

Oil seal

1

00005-



10

Z30.2.3-41

1

密封垫

Gasket

1

00005-



11

B-G009010-00008

1

螺柱M12X55

Stud

2

00005-



12

B-G000930-00003

1

垫圈 12

Spring washer

2

00005-



13

B-G061700-00007

1

螺母M12ZnD

Nut

4

00005-



14

B-G009010-00009

1

螺柱 M12×50

Stud

2

00005-






























液力变矩器（V） Torque Converter（V）






液力变矩器（V） Torque Converter（V）

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho

1

B-G057860-00002

1

螺栓 M10×1×28

Bolt

1



2

B-G000930-00001

1

垫圈 10

Spring washer

1



3

B-G00893A-00013

1

挡圈 72

Snap ring

l



4

B-G002760-00015

1

滚动轴承 6207

Bearing

1



5

Z30.2.3-4

1

芯轴

Shaft

1



6

Z30.2.3-2L

1

齿轮

Gear

1

00005-



7

Z30.2.3-5

1

联接套

Connecting sleeve

1

00005-



8

B-G00893A-00012

1

挡圈 70

Snap ring

1

00005-



9

B-G09877A-00023

1

油封 FB50×80×12

Oil seal

1

00005-



10

Z30.2.3-6

1

密封垫

Gasket

l

00005-



11

B-G009010-00005

1

螺柱 M14×55

Stud

2

00005-



12

B-G000930-00005

1

垫圈 14

Spring washer

2

00005-



13

Z30.2D.1-21

1

螺母

Nut

2

00005-
