SINOMACH CHANGLIN 933 wheel loader parts catalog 35
十九、电气系统
Electrical System

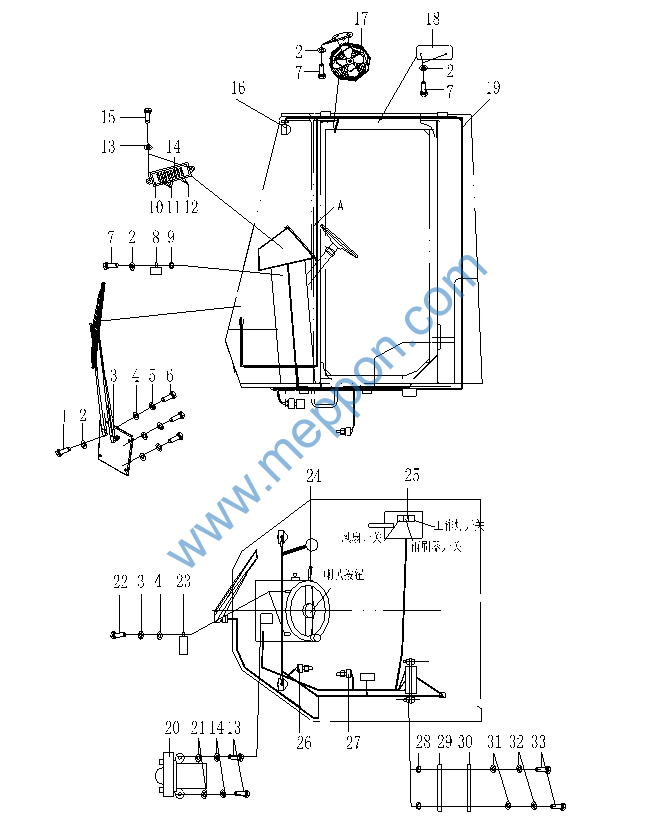

驾驶室线束总成
Cab.Cricutry
933.18 驾驶室线路总成 Cab. Circuitry
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00163 |
1 |
螺栓M5X16ZnD |
Screw |
1 |
||
2 |
B-G00097B-00019 |
1 |
垫圈5ZnD |
Washer |
8 |
||
3 |
W-09-00037 |
1 |
雨刷器|MFD190 |
Wiper |
1 |
||
4 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
5 |
||
5 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
5 |
||
6 |
B-G057830-00130 |
1 |
螺栓M6X16ZnD |
Screw |
3 |
||
7 |
B-G008180-00020 |
1 |
螺钉M5X20ZnD |
Screw |
7 |
||
8 |
W-06-00061 |
1 |
闪光器| JSG252C |
Flash Relay |
1 |
||
9 |
B-G061700-00032 |
1 |
螺母M5ZnD |
Nut |
1 |
||
10 |
W-06-00304 |
1 |
保险丝盒|HG-4735-8 |
Fuse Box |
1 |
||
11 |
W-06-00307 |
1 |
保险片|C-20A |
Fuse 20A |
5 |
||
12 |
W-06-00306 |
1 |
保险片|C-10A |
Fuse 10A |
3 |
||
13 |
B-G00097B-00017 |
1 |
垫圈4ZnD |
Washer |
4 |
||
14 |
W-06-00320 |
1 |
工簧片|DT622-T-6.3B |
Reed Workers |
32 |
||
15 |
B-G008180-00010 |
1 |
螺钉M4X20ZnD |
Screw |
4 |
||
16 |
W-05-00009 |
1 |
工作灯|201 |
Working Lamp |
2 |
||
17 |
W-09-00001 |
1 |
风扇|756720C |
Fan |
1 |
||
18 |
W-05-00066 |
1 |
顶灯|814112410 |
Tip Lamp |
1 |
||
19 |
Z50E.18A.5 |
1 |
驾驶室线束 |
Cab Harne |
1 |
||
20 |
W-06-00310 |
1 |
继电器|MZJ-100A/006 |
Relay |
1 |
||
21 |
B-G000930-00013 |
1 |
垫圈4 |
Washer |
1 |
||
22 |
B-G008180-00028 |
1 |
螺钉M6X16ZnD |
Screw |
2 |
||
23 |
W-06-00155 |
1 |
保险器|BX201 |
Insuring Devive |
2 |
||
24 |
W-11-00047 |
1 |
转向灯开关|JK802A |
Steering Lamp Switch |
1 |
||
25 |
W-11-00179 |
1 |
四联开关|JK931/933 |
Triple Switch |
1 |
||
26 |
W-06-00034 |
1 |
二极管|1N4007 |
Diode |
2 |
||
27 |
W-06-00523 |
1 |
气压传感器|YG901C5 |
Air Pressure Sensor |
1 |
||
28 |
W-11-00031 |
1 |
开关|JK942 |
Switch |
1 |
||
29 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
2 |
||
30 |
Z30.18-4 |
1 |
插件夹板 |
Plug Splint |
1 |
||
31 |
Z30.18-5 |
1 |
插件夹板 |
Plug Splint |
1 |
||
32 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
2 |
||
33 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
||
34 |
B-G057830-00137 |
1 |
螺栓M8X16ZnD |
Screw |
2 |
||
35 |
Z30.18B.1 |
1 |
仪表线束 |
Cab Harne |
1 |
||

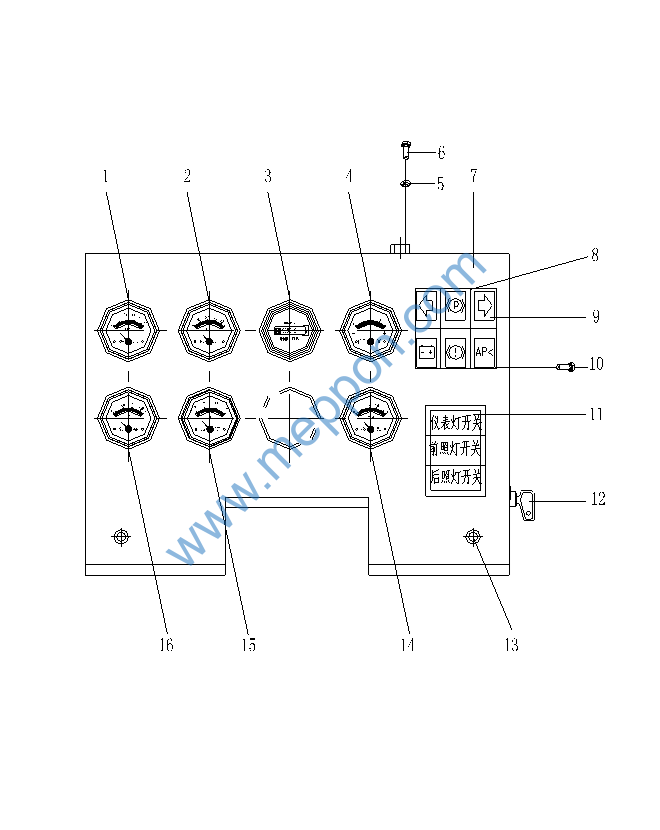

仪表面板总成
Instrument Panel Assembly
933.18
仪表面板总成
Instrument Panel Assembly
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-09-00037 |
1 |
档位压力表|YY04型-04C |
Clutch Pressure Meter |
1 |
00005- |
|
2 |
W-06-00297 |
1 |
气压表|YY242型-2L |
Air Pressure Meter |
1 |
00005- |
|
3 |
W-06-00348 |
1 |
工作计时表|52 |
Service Meter |
1 |
00005- |
|
4 |
W-06-00465 |
1 |
电压表|DY242-2A |
Volt Meter |
1 |
00005- |
|
5 |
B-G057830-00130 |
1 |
螺栓M6X16ZnD |
Screw |
2 |
00005- |
|
6 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
2 |
00005- |
|
7 |
Z30.18.12.1E |
1 |
塑料仪表面板 |
Plastic Instrument Panel |
1 |
00005- |
|
8 |
Z30.18.12-2 |
1 |
灯架 |
Lamp Bracket |
1 |
00005- |
|
9 |
W-06-00093 |
1 |
指示灯组件|XDB-WSL |
Lamp Group |
1 |
00005- |
|
10 |
B-G008180-00002 |
1 |
螺钉M3X6ZnD |
Screw |
2 |
00005- |
|
11 |
W-11-00054 |
1 |
开关组件|JK931/Z30-3 |
Switch Group |
1 |
00005- |
|
12 |
W-11-00115 |
1 |
钥匙开关|JK412 |
Key Switch |
1 |
00005- |
|
13 |
B-G008190-00011 |
1 |
螺钉M6X16ZnD |
Screw |
2 |
00005- |
|
14 |
W-06-00519 |
1 |
机油压力表|YY242型-2M1 |
Oil Pressure Meter |
1 |
00005- |
|
15 |
W-06-00295 |
1 |
水温表|SW242型-2A |
Water Temperature Meter |
1 |
00005- |
|
16 |
W-06-00296 |
1 |
油温表|YW242型-2B |
Oil Pressure Meter |
1 |
00005- |
|
