SINOMACH CHANGLIN 937 wheel loader parts catalog 01

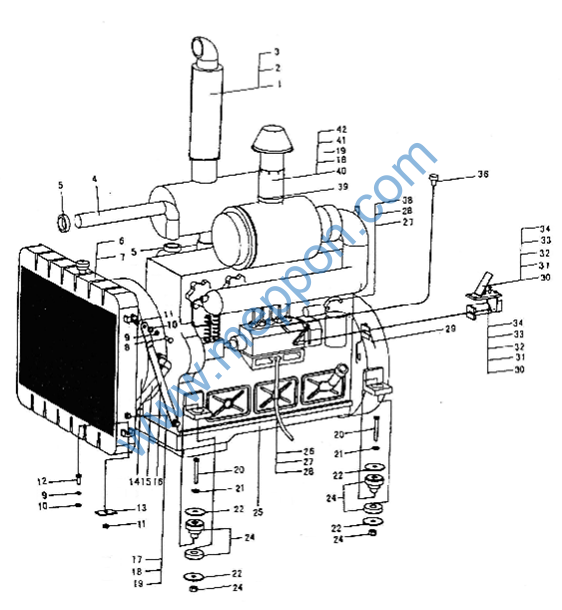

Z30E.1R 发动机系统 (一) Engine System(1)
Z30E.1R 发动机系统 (一) Engine System(1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
1 |
消声器总成 Muffler ass’y |
1 |
||||
2 |
1 |
卡箍 |
Clamp |
1 |
|||
3 |
1 |
排气管 |
Exhaust pipe |
1 |
|||
4 |
Z30.1C-6 |
1 |
柴油机出水管 Ф45×450 Hose |
1 |
|||
5 |
B-J088700-00017 |
1 |
喉箍 d60 |
Clamp |
4 |
||
6 |
W-08-00015 |
1 |
水散热器总成 CL30(Y) Water tank |
1 |
|||
7 |
Z30.1F.3 |
1 |
机油散热器 |
Radiator |
4 |
||
8 |
B-G057830-00057 |
1 |
螺栓 M14×35 ZnD Bolt |
6 |
|||
9 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
6 |
||
10 |
B-G00097B-00006 |
1 |
垫圈 14 Zn |
Washer |
4 |
||
11 |
B-G061700-00010 |
1 |
螺母 M14 ZnD |
Nut |
2 |
||
12 |
B-G057830-00062 |
1 |
螺栓 M14×45 ZnD Bolt |
2 |
|||
13 |
Z30.1F-1 |
1 |
水箱机油散热器弹性垫 Cushion |
1 |
|||
14 |
Z30.1B.1 |
1 |
导风罩 |
Fan cowl |
1 |
||
15 |
Z30.1B-1 |
1 |
柴油机进水胶管 Ф45×760 Hose |
2 |
|||
16 |
Z30.1G-1 |
1 |
水箱机油散热器撑杆 Support plate |
4 |
|||
17 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD Bolt |
5 |
|||
18 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
5 |
||
19 |
B-G00097B-00002 |
1 |
垫圈 10 ZnD |
Washer |
4 |
||
20 |
B-G057850-00035 |
1 |
螺栓 M22 × 1.5 × 130-10.9 Bolt |
4 |
|||
21 |
B-G000930-00009 |
1 |
垫圈 22 |
Washer |
8 |
||
22 |
Z30.1-10 |
1 |
垫圈 |
Washer |
4 |
||
23 |
Z30.1.2 |
1 |
缓冲橡胶垫 |
Cushion |
4 |
||
24 |
B-G061710-00018 |
1 |
螺母 M22×1.5 ZnD Nut |
1 |
|||
25 |
W-02-00121 |
1 |
柴油机|YC6108G(B7635) Diesel engine |
1 |
|||
26 |
1 |
柴油机进油管 Inler pipe |
1 |
||||
27 |
B-J009990-00001 |
1 |
螺栓 M14×1.5×32 Bolt |
2 |
|||
28 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
4 |
||
29 |
Z30E.1G-2 |
1 |
油门软轴支架 Flexible shaft support |
1 |
|||
30 |
GB/T93-198 |
1 |
垫圈 6 |
Washer |
5 |
||
31 |
GB/T97.2-1985 |
1 |
垫圈 6 ZnD |
Washer |
7 |
||
32 |
GB/T6170-1986 |
1 |
螺母 M6 ZnD |
Nut |
5 |
||
33 |
Z30.1G.1 |
1 |
油门软轴 |
Flexible shaft |
1 |
||
34 |
Z30.1A.1 |
1 |
球铰接头 Spherical connector |
2 |
|||
35 |
GB/T5783-1986 |
1 |
螺栓 M6×25 ZnD Bolt |
3 |
|||
36 |
YT-75 |
1 |
油门踏板 (行程 75) Accelerator pedal |
1 |
|||
37 |
W-02-00071 |
1 |
油门熄火线 L=1800 Accelerator wire |
||||
38 |
1 |
柴油机回油管 |
Hose |
1 |
|||
39 |
Z30.1F-3 |
1 |
卡箍 |
Clamp |
1 |
||
40 |
Z30.1F.1 |
1 |
空滤器接管 |
Joint pipe |
1 |
||
41 |
GB/T5783-1986 |
1 |
螺栓 M10×50ZnD Bolt |
1 |
|||
42 |
GB/T6170-1986 |
1 |
螺母 M10 ZnD |
Nut |
1 |

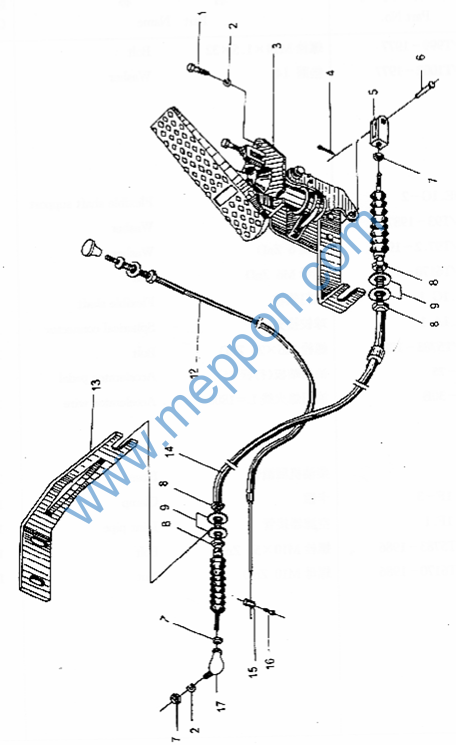

Z30E.1R 发动机系统 (二) Engine System(2)
Z30E.1R 发动机系统 (二) Engine System(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00132 |
1 |
螺栓 M6×25 ZnD Bolt |
3 |
|||
2 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
4 |
||
3 |
W-02-00068 |
1 |
油门踏板 Accelerator padel |
1 |
|||
4 |
B-G000910-00018 |
1 |
销 2×16 ZnD |
Pin |
1 |
||
5 |
Z30.1-5 |
1 |
接头 |
Joint |
1 |
||
6 |
B-G008820-00033 |
1 |
销轴 B6×20 |
Shaft |
1 |
||
7 |
B-G061720-00016 |
1 |
薄螺母 M6 ZnD |
Nut |
3 |
||
8 |
B-G061710-00007 |
1 |
螺母 M14×1.5 ZnD Nut |
4 |
|||
9 |
B-G00097B-00004 |
1 |
垫圈 14 ZnD |
Washer |
4 |
||
10 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
1 |
|||
11 |
Q/CHL02.005-1999 |
1 |
线夹 B8×36 |
Clamp |
1 |
||
12 |
XH-30 |
1 |
油门熄火线 L=2320 Stop control |
1 |
|||
13 |
Z30.1C.4 |
1 |
支架 |
Bracket |
1 |
||
14 |
YL-30C |
1 |
油门软轴 L=2320 Accelerator shaft |
1 |
|||
15 |
1 |
限位套 |
Sleeve |
1 |
|||
16 |
B-G000680-00002 |
1 |
螺钉 M6×12 |
Screw |
1 |
||
17 |
Z30.1A.1 |
1 |
接头体 |
Adapter |
1 |
||
18 |
B-G00930-00001 |
1 |
垫圈 10 |
Washer |
1 |

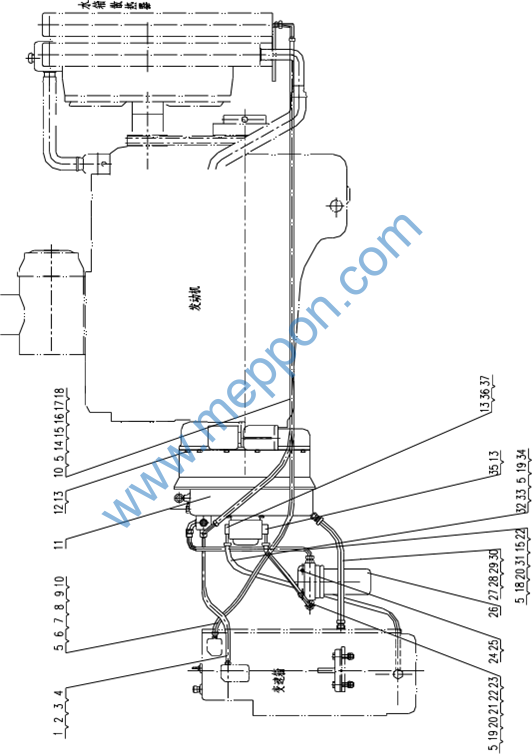

Z30E.2S 液力变矩器系统 Torque Converter System
Z30E.2S 液力变矩器系统 Torque Converter System
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
Z30.2M.1-1 |
1 |
管接头 |
Hose |
2 |
50512614- |
|
2 |
B-J010020-00005 |
1 |
垫圈 18 |
Tube |
2 |
||
3 |
B-Q020710-00024 |
1 |
O 形圈 16×2.4 |
O-ring |
2 |
||
4 |
B-Q020750-00014 |
1 |
胶管接头 13I-660 |
Seal ring |
1 |
||
5 |
B-Q020710-00040 |
1 |
O 形圈 24×2.4 |
O-ring |
9 |
||
6 |
B-J088700-00014 |
1 |
喉箍 d32 |
Clamp |
4 |
||
7 |
Z30.2.5-1 |
1 |
软管φ19×1800 |
Tube |
1 |
||
8 |
Z30.2.5.1 |
1 |
油管 |
Hose |
1 |
||
9 |
Z30.2.4A.1 |
1 |
弯管 |
Elbow |
2 |
||
10 |
Z30.2.4A-1 |
1 |
密封圈 |
Seal ring |
2 |
||
11 |
Z30.2M.3 |
1 |
液力变矩器 |
Torque converter |
1 |
||
12 |
B-G000700-00006 |
1 |
螺钉 M10X35 |
Screw |
12 |
||
13 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
20 |
||
14 |
Z30.2M.4.1 |
1 |
油管 |
Hose |
1 |
||
15 |
Z30.2M.4-1 |
1 |
管接头 |
Joint |
2 |
||
16 |
Z30.2M.4.2 |
1 |
弯管 |
Elbow |
1 |
||
17 |
B-Q020750-00041 |
1 |
胶管接头 19I-1500 |
Hose joint |
1 |
||
18 |
B-J010020-00009 |
1 |
垫圈 27 |
Washer |
2 |
||
19 |
B-Q020710-00056 |
1 |
O 形圈 35×3.5 |
O-ring |
2 |
||
20 |
B-Q020710-00045 |
1 |
O 形圈 28×3.5 |
O-ring |
3 |
||
21 |
B-Q020750-00049 |
1 |
胶管接头 19II-420 |
Hose joint |
1 |
||
22 |
Z30.2M.5.2 |
1 |
接头 |
Joint |
2 |
||
23 |
Z30.2M.5.1 |
1 |
CBG32 泵出油管 |
Pump outlet oil pipe |
1 |
||
24 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
2 |
||
25 |
B-G057830-00043 |
1 |
螺栓 M12X45 ZnD |
Bolt |
2 |
||
26 |
Z30.2.8 |
1 |
精滤器 |
Fine filter |
1 |
||
27 |
Z30.2.6-1 |
1 |
油管φ25×470 |
Hose |
1 |
||
28 |
Z30.2.6-2 |
1 |
接头 |
Joint |
2 |
||
29 |
B-J088700-00015 |
1 |
喉箍 d40 |
Clamp |
4 |
||
30 |
B-J010020-00010 |
1 |
垫圈 30 |
Washer |
2 |
||
31 |
B-Q020750-00053 |
1 |
胶管接头 19II-640 |
Hose joint |
1 |
||
32 |
Z30.2M.2-1 |
1 |
CBG32 泵进油接头 |
Pump inlet oil joint |
1 |
||
33 |
Z30.2M.2.1 |
1 |
弯管接头 |
Elbow joint |
1 |
||
34 |
B-Q020750-00059 |
1 |
胶管接头 19II-970 |
Hose joint |
1 |
||
35 |
B-G000700-00008 |
1 |
螺钉 M10X40 |
Screw |
4 |
||
36 |
B-G000700-00003 |
1 |
螺钉 M10X22 |
Screw |
4 |
||
37 |
W-01-00006 |
1 |
齿轮油泵(左旋)|CBG1A032 |
Pump |
1 |
