SINOMACH CHANGLIN 937 wheel loader parts catalog 02

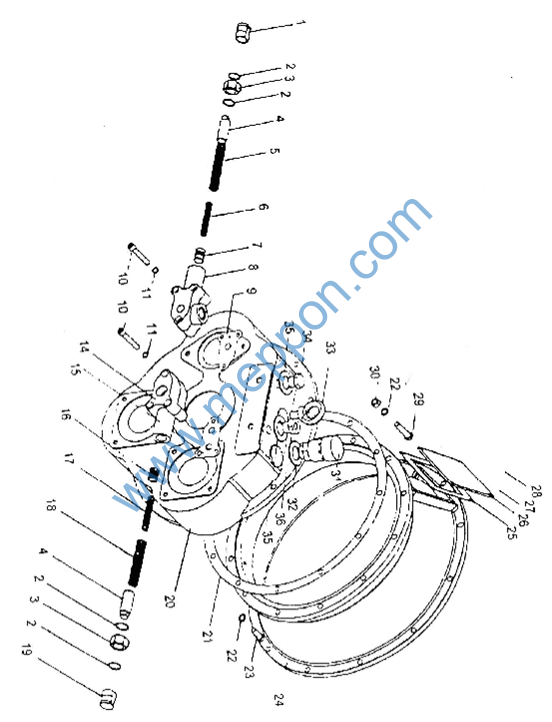

Z30E.2S.1 液力变矩器 (一) Torque Converter(1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2.3.1-7 |
1 |
螺套 |
Sleeve |
1 |
|||
2 |
Z30.2.3.1-6 |
1 |
垫圈 24 |
Washer |
4 |
|||
3 |
B-G061730-00012 |
1 |
螺母 M24×1.5 |
Nut |
2 |
|||
4 |
Z30.2.3.1-5 |
1 |
螺塞 |
Plug |
2 |
|||
5 |
Z30.2.3.2-3 |
1 |
大弹簧 |
Big spring |
1 |
|||
6 |
Z30.2.3.2-2 |
1 |
小弹簧 |
Small spring |
1 |
|||
7 |
Z30.2.3.2-4 |
1 |
阀芯 |
Valve core |
1 |
|||
8 |
Z30.2.3.2-1 |
1 |
阀体 |
Valve body |
6 |
|||
9 |
Z30.2.3-31 |
1 |
密封垫 |
Gasket |
18 |
|||
10 |
B-G000700-00010 |
1 |
螺钉 M10×65 |
Screw |
6 |
|||
11 |
B-G000930-00001 |
1 |
垫圈 10 washer |
Spring |
18 |
|||
14 |
Z30.2.3.1-2 |
1 |
阀体 |
Valve body |
1 |
|||
15 |
Z30.2.3-29 |
1 |
密封垫 |
Gasket |
1 |
|||
16 |
Z30.2.3.1-1 |
1 |
阀芯 |
Valve core |
1 |
|||
17 |
Z30.2.3.1-4 |
1 |
小弹簧 |
Small spring |
1 |
|||
18 |
Z30.2.3.1-3 |
1 |
大弹簧 |
Big spring |
1 |
|||
19 |
Z30.2.3.1-7 |
1 |
螺套 |
Sleeve |
1 |
|||
20 |
Z30E.2.3A-1 |
1 |
箱体 |
Case |
1 |
|||
21 |
Z30.2D.1-20 |
1 |
垫 |
Gasket |
1 |
|||
22 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
12 |
|||
23 |
B-G057830-00034 |
1 |
螺栓 M12×30 ZnD |
Bolt |
6 |
|||
24 |
Z30.2D.1-7 |
1 |
连接壳体 |
Case |
1 |
|||
25 |
Z30.2D.1-17 |
1 |
密封垫 |
Gasket |
1 |
|||
26 |
Z30.2D.1-16 |
1 |
盖板 |
Plate |
1 |
|||
27 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
6 |
|||
28 |
B-G057830-00137 |
1 |
螺栓 M8×16 ZnD |
Bolt |
4 |
|||
29 |
B-G057830-00045 |
1 |
螺栓 M12×50 ZnD |
Bolt |
6 |
|||
30 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
6 |
|||
31 |
Z30.4.16 |
1 |
通气塞 |
Air vent plug |
1 |
|||
32 |
B-J010020-00010 |
1 |
垫圈 30 |
Washer |
1 |
|||
33 |
B-G008250-00001 |
1 |
螺钉 M16 |
Screw |
1 |
|||
34 |
Z30.2.3-30 |
1 |
螺塞 |
Plug |
1 |
|||
35 |
B-J010020-00008 |
1 |
垫圈 24 |
Washer |
2 |
|||
36 |
Z30.2.3-28A |
1 |
管接头 |
Joint |
1 |
Z30E.2S.1 液力变矩器 (二) Torque Converter(2)

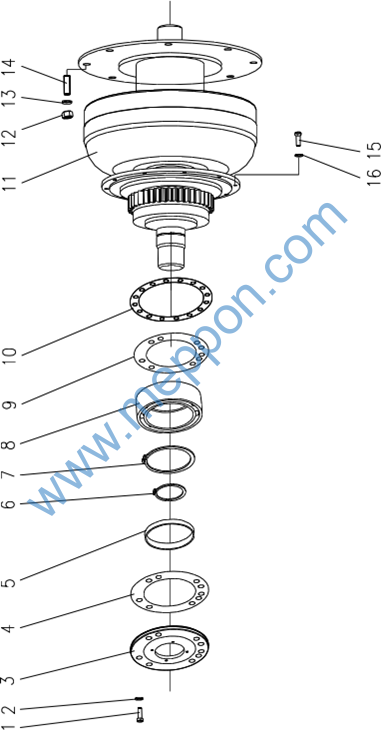

Z30E.2S.1 液力变矩器 (二) Torque Converter(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00021 |
1 |
螺栓 M10X65ZnD Bolt |
8 |
|||
2 |
B-J010020-00001 |
1 |
垫圈 10 |
Washer |
8 |
||
3 |
Z30.2.3-13 |
1 |
轴承盖 |
Bearing cover |
1 |
||
4 |
Z30.2.3-14 |
1 |
密封垫 |
Gasker |
1 |
||
5 |
B-G09877A-00046 |
1 |
油封 FB55x80x12B Oil seal |
1 |
|||
6 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
1 |
||
7 |
B-G00893A-00001 |
1 |
挡圈 100 |
Snap ring |
1 |
||
8 |
B-G002760-00021 |
1 |
滚动轴承 6211 Bearing |
1 |
|||
9 |
Z30.2.3-15 |
1 |
垫 Pad |
1 |
|||
10 |
Z30.2D.1-19 |
1 |
垫 Pad |
1 |
|||
11 |
W-03-00078 |
1 |
变矩器组件 YJH315A-5 Torque converter |
1 |
|||
12 |
B-G061710-00007 |
1 |
螺母 M12ZnD |
Nut |
8 |
||
13 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
8 |
||
14 |
Z30.2D.1-9 |
1 |
螺柱 |
Double screw bolt |
8 |
||
15 |
B-G057830-00128 |
1 |
螺栓 M6X12ZnD Screw |
10 |
|||
16 |
B-G000930-00015 |
1 |
垫圈 6ZnD |
Washer |
10 |

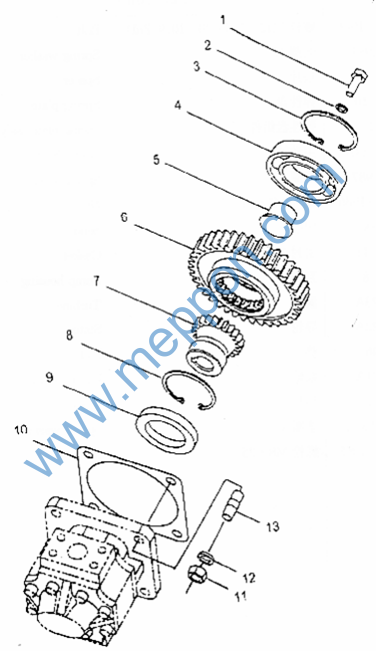

Z30E.2S.1 液力变矩器(三) Torque Converter(3)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057860-00002 |
1 |
螺栓 M10×1 ×28 Bolt |
1 |
|||
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
l |
||
3 |
B-G00893A-00013 |
1 |
挡圈 72 |
Snap ring |
1 |
||
4 |
B-G002760-00015 |
1 |
滚动轴承 6207 Bearing |
1 |
|||
5 |
Z30.2.3-4 |
1 |
芯轴 |
Mandrel |
1 |
||
6 |
Z30.2.3-2L |
1 |
齿轮 |
Gear |
1 |
||
7 |
Z30.2.3-42 |
1 |
联接套 |
Connecting sleeve |
1 |
||
8 |
B-G00893A-00012 |
1 |
挡圈 70 |
Snap ring |
1 |
||
9 |
B-G09877A-00023 |
1 |
油封 FB50×80×12 Oil seal |
1 |
|||
10 |
Z30.2.3-41 |
1 |
密封垫 |
Gasket |
1 |
||
11 |
Z30.2D.1-21 |
1 |
螺母 |
Nut |
2 |
||
12 |
B-G000930-00005 |
1 |
垫圈 14 |
Spring washer |
2 |
||
13 |
B-G009010-00005 |
1 |
螺柱 M14×55 |
Stud |
2 |
