SINOMACH CHANGLIN 937 wheel loader parts catalog 03

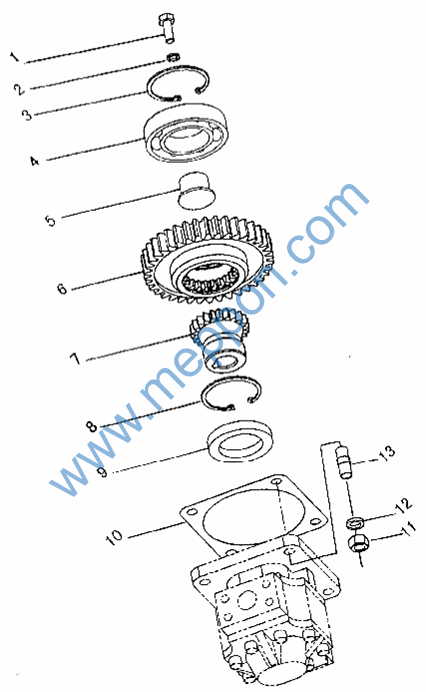

Z30E.2S.1 液力变矩器(四) Torque Converter(4)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057860-00002 |
1 |
螺栓 M10×1 ×28 Bolt |
1 |
|||
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
1 |
||
3 |
B-G00893A-00013 |
1 |
挡圈 72 |
Snap ring |
1 |
||
4 |
B-G002760-00015 |
1 |
滚动轴承 6207 Bearing |
1 |
|||
5 |
Z30.2.3-4 |
1 |
芯轴 |
Shaft |
1 |
||
6 |
Z30.2.3-43L |
1 |
齿轮 |
Gear |
1 |
||
7 |
Z30.2.3-42 |
1 |
联接套 |
Connecting sleeve |
1 |
||
8 |
B-G00893A-00012 |
1 |
挡圈 70 |
Snap ring |
1 |
||
9 |
B-G09877A-00023 |
1 |
油封 FB50×80X12 Oil seal |
1 |
|||
10 |
Z30.2.3-41 |
1 |
密封垫 |
Gasket |
1 |
||
11 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
4 |
||
12 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
4 |
||
13 |
B-G009010-00008 B-G009010-00009 |
1 1 |
螺柱 M12×55 螺柱 M12×50 |
Stud Stud |
2 2 |

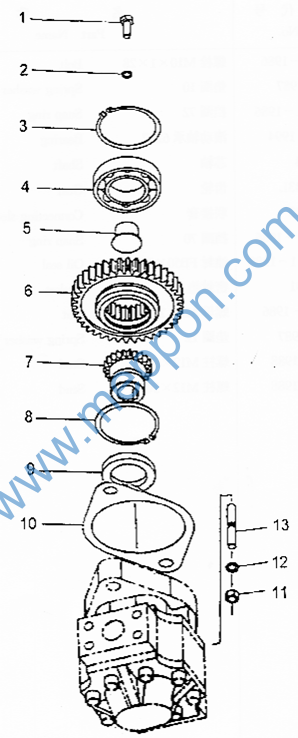

Z30E.2S.1 液力变矩器(五) Torque Converter(5)
Z30E.2S.1 液力变矩器(五) Torque Converter(5)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057860-00002 |
1 |
螺栓 M10×1 ×28 Bolt |
1 |
|||
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
1 |
||
3 |
B-G00893A-00013 |
1 |
挡圈 72 |
Snap ring |
l |
||
4 |
B-G002760-00015 |
1 |
滚动轴承 6207 Bearing |
1 |
|||
5 |
Z30.2.3-4 |
1 |
芯轴 |
Shaft |
1 |
||
6 |
Z30.2.3-2L |
1 |
齿轮 |
Gear |
1 |
||
7 |
Z30.2.3-5 |
1 |
联接套 |
Connecting sleeve |
1 |
||
8 |
B-G00893A-00012 |
1 |
挡圈 70 |
Snap ring |
1 |
||
9 |
B-G09877A-00023 |
1 |
油封 FB50×80×12 Oil seal |
1 |
|||
10 |
Z30.2.3-6 |
1 |
密封垫 |
Gasket |
l |
||
11 |
Z30.2D.1-21 |
1 |
螺母 |
Nut |
2 |
||
12 |
B-G000930-00005 |
1 |
垫圈 14 |
Spring washer |
2 |
||
13 |
B-G009010-00005 |
1 |
螺柱 M14×55 |
Stud |
2 |

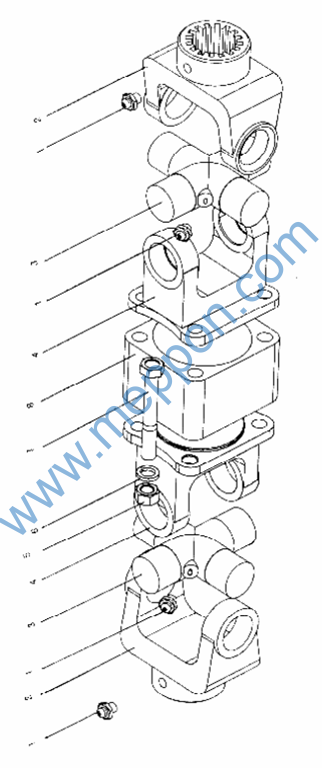

Z30E.3 主传动轴 Main Drive Shaft
Z30E.3 主传动轴 Main Drive Shaft
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-507940B-00001 |
1 |
油环 45°M10×1 Grease cup |
4 |
|||
2 |
Z30.3B-1 |
1 |
套管叉 |
Fork |
2 |
||
3 |
W-04-00012 |
1 |
十字轴滚针轴承总成 Spider ass’y |
2 |
|||
4 |
Z30.3B-2 |
1 |
突缘叉 |
Fork |
2 |
||
5 |
B-G008890-00003 |
1 |
螺母 M14×1.5 ZnD Nut |
4 |
|||
6 |
B-G00097B-00006 |
1 |
垫圈 14 |
Washer |
4 |
||
7 |
B-G057850-00012 |
1 |
螺栓 M14×1.5×130 ZnD Bolt |
4 |
|||
8 |
Z30E.3-1 |
1 |
法兰 |
Flange |
1 |
