SINOMACH CHANGLIN 937 wheel loader parts catalog 04

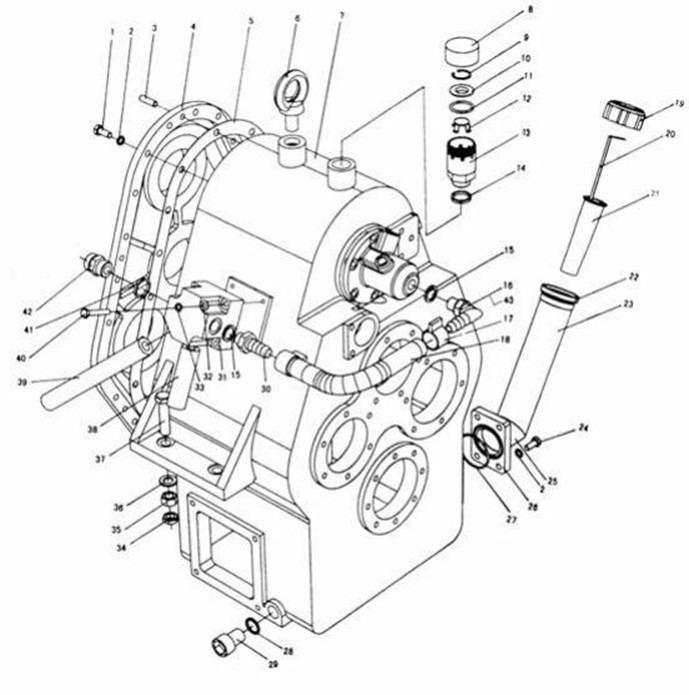

937.4 变速箱体及附件 Transmission and Accessories
Z30H.4 变速箱体及附件 Transmission and Accessories
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 |
B-G057830-00010 B-G000930-00001 B-G001180-00001 Z30E.4-5 Z30E.4-4 B-G008250-00003 Z30E.4-1 Z30.4.16-3 B-G00895A-00001 Z30.4.16.1 B-Q020710-00064 Z30.4.16-2 Z30.4.16-1 B-J010020-00010 B-J010020-00006 Z30.4M.1.1 B-J088700-00014 Z30E.4.14-2 Z30E.4.12-6 Z30E.4.12-2 Z30E.4.12-7 Z30E.4.12-1 Z30E.4.12-4 B-G057830-00010 Z30E.4.12-5 Z30E.4.12-3 B-Q020710-00091 B-J010020-00008 B-J010000-00010 Z30.4.17-3 Z30E.4.14-1 B-G00097B-00023 B-G000930-00017 B-G061720-00004 B-G061700-00014 B-G00097B-00008 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
螺栓 M10×30 ZnD 垫圈 10 销 A10×35 箱盖 纸垫 吊环螺钉 M20 ZnD 箱体 外盖 挡圈 40 过滤盘 O 形密封圈40×3.5 杯盖 通气杯 垫圈 30 垫圈 20 管接头 喉箍 d32 输油胶管Φ16×330 盖 油尺 垫 接头 钢管 60×3.5 螺栓 M10×30 ZnD 钢管 60×3.5 法兰 O 形密封圈 70×3.1 垫圈 24 螺塞 M24×1.5 ZnD 管接头 冷却油分流器 垫圈 8ZnD 垫圈 8 螺母 M16 ZnD 螺母 M16 ZnD 垫圈 16ZnD |
Bolt Washer Pin Cover Paper pad Screw Case Cover Snap ring Filter plate O-ring Cover Aerating cup Washer Washer Elbow Clip Hose Cover Oil gauge Plate Joint Steel pipe Bolt Pipe Flange O-ring Washer Plug Joint Diverter Washer Washer Nut Nut Washer |
24 28 2 1 1 1 1 1 1 1 1 1 1 1 6 3 6 1 1 1 1 1 1 4 1 1 1 1 1 3 1 3 3 4 4 4 |
50512614- |
|
37 |
B-G057820-00087 |
1 |
螺栓 M16×70 ZnD |
Bolt |
4 |
||
38 |
Z30E.4.14-4 |
1 |
输油胶管Φ16×520 |
Hose |
1 |
||
39 |
Z30E.4.14-3 |
1 |
输油胶管Φ16×610 |
Hose |
1 |
||
40 |
B-G057830-00151 |
1 |
螺栓 M8×50 ZnD |
Bolt |
3 |
||
41 |
B-J010020-00009 |
1 |
垫圈 27 |
Washer |
1 |
||
42 |
Z30.2M.4-1 |
1 |
接头 |
Joint |
1 |
||
43 |
B-J009990-00016 |
1 |
螺栓 M20x1.5×38ZnD |
Bolt |
3 |

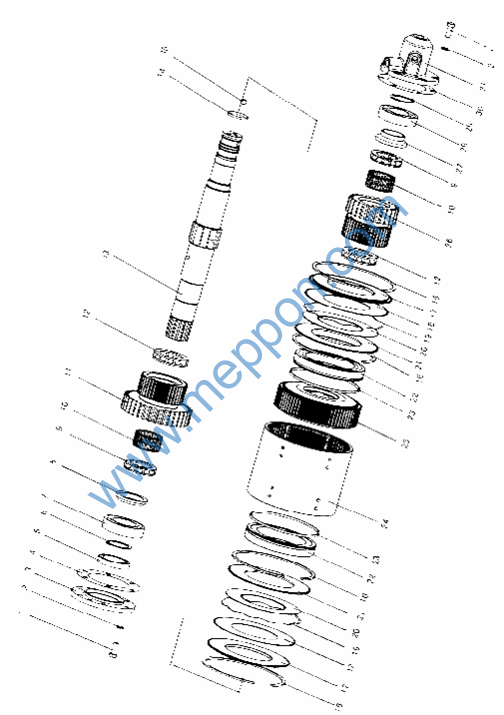

Z30H.4.1 前进/倒退档轴总成 Forward and Reverse Gear Ass’y
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
B-G057830-00006 |
1 |
螺栓 M10×25 ZnD Bolt |
12 |
50512614- |
||
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
12 |
||
3 |
Z30.4.1-15 |
1 |
轴承盖 |
Cover |
1 |
||
4 |
Z30.4.1-14 |
1 |
垫 Pad |
1 |
|||
5 |
W-15-00114 |
1 |
密封圈 AE2857E0 (NOK) Oil seal |
1 |
|||
6 |
B-G00894A-00017 |
1 |
挡圈 50 |
Snap ring |
1 |
||
7 |
B-G002760-00019 |
1 |
滚动轴承 6210 Bearing |
1 |
|||
8 |
Z30E.4.1-2 |
1 |
轴承隔套 |
Sleeve |
1 |
||
9 |
B-G003010-00002 |
1 |
轴承 8110 |
Bearing |
2 |
||
10 |
W-03-00007 |
1 |
轴承 9243/55 Bearing |
2 |
|||
11 |
Z30E.4.1-3 |
1 |
前进档齿轮 |
Gear |
1 |
||
12 |
B-G003010-00003 |
1 |
轴承 8111 |
Bearing |
2 |
||
13 |
Z30E.4.1-1 |
1 |
进退档轴 |
Shaft |
1 |
||
14 |
Z30.4.1-19 |
1 |
油封环 |
Oil seal ring |
4 |
||
15 |
B-G000780-00006 |
1 |
螺钉 M12×12 |
Screw |
2 |
||
16 |
Z30.4.1-16 |
1 |
挡圈 |
Snap ring |
4 |
||
17 |
Z30.4.1-11 |
1 |
盖板 |
Cover |
2 |
||
18 |
Z30.4.1-4 |
1 |
主动片 |
Drive disk |
16 |
||
19 |
Z30.4.1-6 |
1 |
波形弹簧 |
Wave spring |
32 |
||
20 |
Z30.4.1-5 |
1 |
从动片 |
Driver disk |
16 |
||
21 |
Z30.4.1-9 |
1 |
压板 |
Plate |
2 |
||
22 |
Z30.4.1-8A |
1 |
活赛 |
Piston |
2 |
||
23 |
Z30.4.1-22B |
1 |
油封环 |
Oil seal ring |
2 |
||
24 |
Z30.4.1-10 |
1 |
齿圈 |
Gear ring |
1 |
||
25 |
Z30.4.1-7A |
1 |
缸体 |
Cylinder body |
1 |
||
26 |
Z30E.4A.1-1 |
1 |
倒档齿轮 |
Gear |
1 |
||
27 |
Z30E.4.1-5 |
1 |
轴承隔套 |
Sleeve |
1 |
||
28 |
B-G002760-00018 |
1 |
轴承 6209 |
Bearing |
1 |
||
29 |
B-G00894A-00015 |
1 |
挡圈 45 |
Snap ring |
1 |
||
30 |
Z30E.4.1-7 |
1 |
垫 Pad |
1 |
|||
31 |
Z30E.4.1-6 |
1 |
轴承盖 |
Cover |
1 |
Z30E.4.2 倒档轴总成 Reverse Shaft Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00003 |
1 |
螺栓 M10×20 |
ZnD |
Bolt |
2 |
50512614- |
|
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
2 |
|||
3 |
Z30.4.9-1 |
1 |
轴端挡板 |
Baffle |
1 |
|||
4 |
Z30E.4.2-1 |
1 |
倒档轴 |
Reverse shaft |
1 |
|||
5 |
Z30.4.9-3 |
1 |
倒档齿轮 |
Reverse gear |
1 |
|||
6 |
B-G002760-00005 |
1 |
轴承 6007 |
Bearing |
2 |
|||
7 |
B-G00894A-00013 |
1 |
挡圈 35 |
Snap ring |
1 |
|||
8 |
B-G00893A-00010 |
1 |
挡圈 62 |
Snap ring |
1 |
