SINOMACH CHANGLIN 937 wheel loader parts catalog 05

Meppon Co., Ltd Posted on by

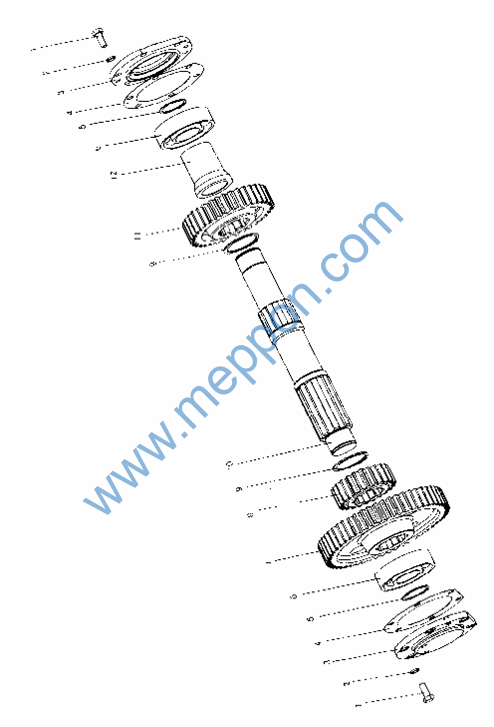

Z30E.4.3 中间轴总成 Medium Shaft Ass’y



















Z30E.4.3 中间轴总成 Medium Shaft Ass’y



序号

No.

零 件 代 号

Part No.

版本

Ver.



名

称

Part Name

数量 Q’ty

适用车号

Suit Num.

选装

Cho

1

B-G057830-00006

1

螺栓 M10×25

ZnD

Bolt

12

50512614-



2

B-G000930-00001

1

垫圈 10



Washer

12



3

Z30E.4.3-1

1

端盖



Cover

2



4

Z30E.4.3-2A

Z30E.4.3-2B

1

1

纸垫

纸垫



Paper pad

Paper pad

2

1



5

B-G00894A-00015

1

挡圈 45



Snap ring

2



6

B-G002760-00029

1

轴承 6309



Bearing

2



7

Z30E.4.3-3

1

齿轮



Gear

1



8

Z30E.4.3-4

1

齿轮



Gear

1



9

B-G00894A-00020

1

挡圈 60



Snap ring

2



10

Z30E.4.3-5

1

中间轴



Medium shaft

1



11

Z30E.4.3-6

1

齿轮



Gear

1



12

Z30E.4.3-7

1

套



Sleeve

1

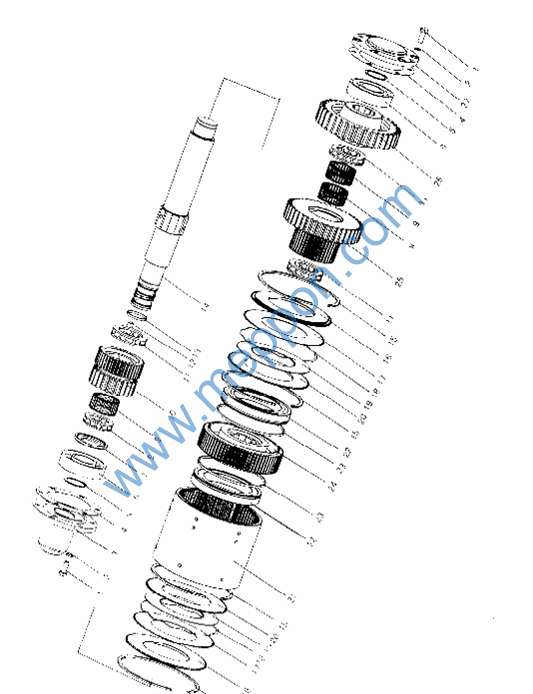

Z30E.4.4 二、三档轴总成 2nd and 3rd Shaft Ass’y



















Z30E.4.4 二、三档轴总成 2nd and 3rd Shaft Ass’y



序号

零 件 代 号

版本

名

称

数量

适用车号

选装

No.

Part No.

Ver.

Part

Name

Q’ty

Suit Num.

Cho

1

B-G057830-00006

1

螺栓 M10×25 ZnD

Bolt

12

50512614-



2

B-G000930-00001

1

垫圈 10

Washer

12



3

Z30E.4.4-5

1

进油轴承盖

Cover

1



4

Z30E.4.4-7A

Z30E.4.4-7B

1

1

纸垫

纸垫

Paper pad

Paper pad

2

1



5

B-G00894A-00015

1

挡圈 45

Snap ring

2



6

B-G002760-00029

1

轴承 6309

Bearing

2



7

Z30E.4.4-8

1

套

Sleeve

1



8

B-G003010-00001

1

轴承 8109

Bearing

1



9

W-03-00007

1

有保持架滚针轴承9243/55

Bearing

3



10

Z30E.4.4-4

1

三档离合器齿轮

Gear

1



11

B-G003010-00003

1

轴承 8111

Bearing

3



12

B-G000780-00006

1

螺钉 M12×12

Screw

2



13

Z30.4.1-19

1

油封环

Oil seal ring

4



14

Z30E.4.4-2

1

二、三档轴

Shaft

1



15

Z30.4.1-16

1

挡圈

Snap ring

4



16

Z30.4.1-11

1

盖板

Hood

2



17

Z30.4.1-4

1

主动片

Drive disk

17



18

Z30.4.1-6

1

波形弹簧

Wave spring

34



19

Z30.4.1-5

1

从动片

Driven disk

17



20

Z30.4.1-9

1

压板

Holder

2



21

Z30.4.4-5

1

齿圈

Gear ring

1



22

Z30.4.1-8A

1

活塞

Piston

2



23

Z30.4.1-22B

1

油封环

Oil seal ring

2



24

Z30.4.1-7A

1

缸体

Cylinder body

1



25

Z30E.4.4-3

1

二档离合器齿轮

Gear

1



26

Z30E.4.4-1

1

齿轮

Gear

1



27

Z30E.4.4-6

1

轴承盖

Cover

1

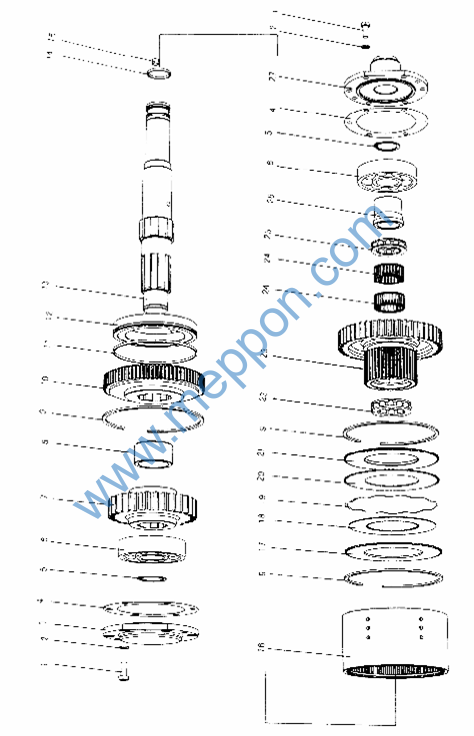

Z30E.4.5 一档总成 1st Speed Ass’y





















Z30E.4.5 一档总成 1st Speed Ass’y



序号

零 件 代 号

版本

名 称

数量

适用车号

选装

No.

Part No.

Ver.

Part Name

Q’ty

Suit Num.

Cho

1

B-G057830-00006

1

螺栓 M10×25 ZnD Bolt

12

50512614-



2

B-G000930-00001

1

垫圈 10

Washer

12



3

Z30E.4.5-9

1

轴承盖

Cover

1



4

Z30E.4.5-8A

Z30E.4.5-8B

1

1

垫

垫

Spacer

Spacer

2

1



5

B-G00894A-00015

1

挡圈 45

Snap ring

2



6

B-G002760-00035

1

滚动轴承 6409 Bearing

2



7

Z30E.4.5-2

1

一档主动齿轮

Gear

1



8

Z30E.4.5-3

1

套

Sleeve

1



9

Z30.4.1-16

1

挡圈

Snap ring

3



10

Z30E.4.5-4

1

一档缸体

Cylinder body

1



11

Z30.4.1-22B

1

油封环

Oil seal ring

1



12

Z30.4.1-8A

1

活塞

Piston

1



13

Z30E.4.5-1

1

一档轴

Shaft

1



14

Z30.4.1-19

1

油封环

Oil seal ring

2



15

B-G000780-00006

1

螺钉 M12×12

Screw

1



16

Z30E.4.5-10

1

齿圈

Gear ring

1



17

Z30.4.1-9

1

压板

Holder

1



18

Z30.4.1-5

1

从动片

Driven disk

13



19

Z30.4.1-6

1

波形弹簧

Wave spring

26



20

Z30.4.1-4

1

主动片

Drive disk

13



21

Z30.4.1-11

1

盖板

Cover

1



22

B-G003010-00003

1

轴承 8111

Bearing

1



23

Z30E.4.5-5

1

一档离合器齿轮 Gear

1



24

W-03-00041

1

有保持架滚针轴 29243/55 Needle bearing

2



25

B-G003010-00002

1

轴承 8110

Bearing

1



26

Z30E.4.5-6

1

轴套

Sleeve

1



27

Z30E.4.5-7

1

进油轴承盖

Cover

1
