SINOMACH CHANGLIN 937 wheel loader parts catalog 06

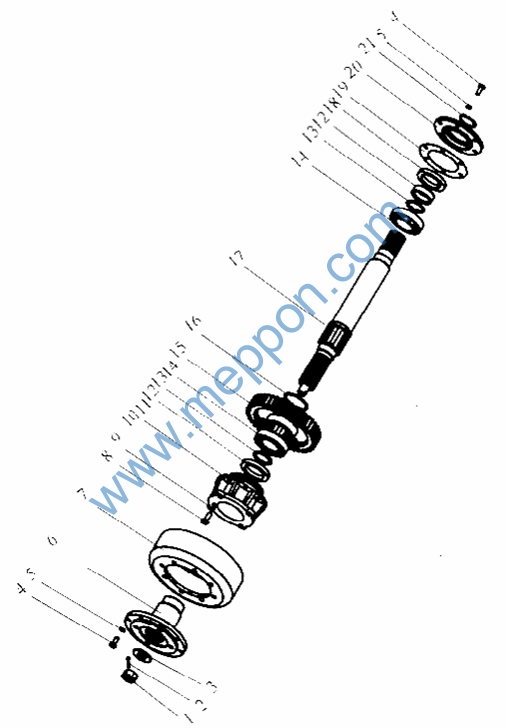

Z30H.4.2 输出轴总成 Output Shaft Ass’y
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
B-Q020430-00002 |
1 |
螺母 M24×1.5 ZnD Nut |
1 |
50512614- |
||
2 |
B-G000910-00049 |
1 |
销 5×45ZnD |
Pin |
1 |
||
3 |
Z30.4.7A-1 |
1 |
垫圈 |
Washer |
1 |
||
4 |
B-G057830-00006 |
1 |
螺栓 M10×25 ZnD Bolt |
22 |
|||
5 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
22 |
||
6 |
Z30E.4.6-1 |
1 |
输出法兰 |
Output Flange |
1 |
||
7 |
W-18-00056 |
1 |
制动器 DXF.2-30E Braker |
1 |
|||
8 |
B-G057830-00034 |
1 |
螺栓 M12×30 ZnD Bolt |
4 |
|||
9 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
4 |
||
10 |
Z30E.4.6-2 |
1 |
轴承座 |
Bearing seat |
1 |
||
11 |
Z30E.4.6-5 |
1 |
纸垫 |
Spacer |
1 |
||
12 |
W-15-00113 |
1 |
密封圈 AE3409 A0 (NOK) Oil seal |
2 |
|||
13 |
B-Q020710-00084 |
1 |
O 形圈 60×5.7 O-ring |
2 |
|||
14 |
B-G002970-00018 |
1 |
滚动轴承 32211 Bearing |
2 |
|||
15 |
Z30E.4.6-3 |
1 |
输出齿轮 |
Output shaft |
1 |
||
16 |
B-G00894A-00021 |
1 |
挡圈 72 |
Snap ring |
1 |
||
17 |
Z30E.4.6-4 |
1 |
输出轴 |
Output shaft |
1 |
||
18 |
Z30.4.7-6 |
1 |
套 |
Sleeve |
1 |
||
19 |
Z30.4.7-7 |
1 |
垫 |
Spacer |
1 |
||
20 |
Z30.4.7-8 |
1 |
轴承盖 |
Bearing cover |
1 |
||
21 |
B-G00894A-00017 |
1 |
挡圈 50 |
Snap ring |
1 |

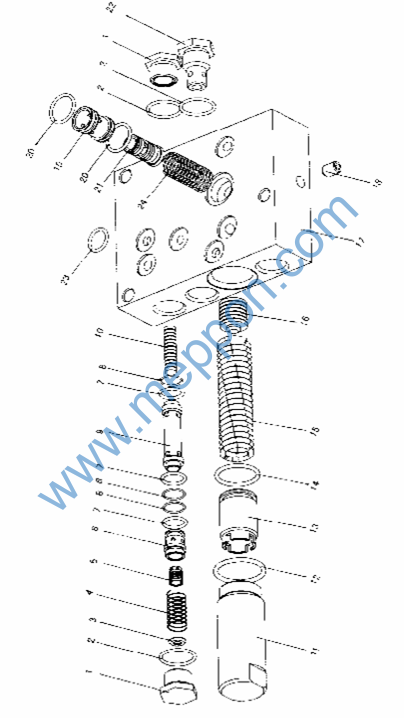

Z30.4.12A 分配阀总成 Distributing Valve Ass’y
Z30.4.12A 分配阀总成 Distributing Valve Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
Z30.4.12-12 |
1 |
固定螺钉 |
Screw |
5 |
50512614- |
|
2 |
B-Q020710-00042 |
1 |
O 形密封圈 25×2.4 |
O-ring |
6 |
||
3 |
Z30.4.12-11 |
1 |
弹簧座 |
Spring seat |
5 |
||
4 |
Z30.4.12-10 |
1 |
弹簧 |
Spring |
5 |
||
5 |
Z30.4.12-8 |
1 |
单向阀 |
One-way valve |
5 |
||
6 |
Z30.4.12-9 |
1 |
单向阀套 |
Valve bushing |
5 |
||
7 |
B-Q020710-00024 |
1 |
O 形密封圈 16×2.4 |
O-ring |
11 |
||
8 |
B-Q020710-00001 |
1 |
挡圈A16×12 |
Snapring |
11 |
||
9 |
Z30.4.12-7 |
1 |
液动阀套 |
Valve bushing |
3 |
||
10 |
Z30.4.12-6 |
1 |
阀芯 |
Valve core |
3 |
||
11 |
Z30.4.12-13 |
1 |
液流阀阀罩 |
Valve hood |
1 |
||
12 |
B-Q020710-00056 |
1 |
O 形密封圈 35×3.5 |
O-ring |
1 |
||
13 |
Z30.4.12-3 |
1 |
液流阀阀套 |
Valve bushing |
1 |
||
14 |
B-Q020710-00047 |
1 |
O 形密封圈 30×3.1 |
O-ring |
1 |
||
15 |
Z30.4.12-2 |
1 |
弹簧 |
Spring |
1 |
||
16 |
Z30.4.12-4 |
1 |
液流阀阀芯 |
Valve core |
1 |
||
17 |
Z30.4.12-1 |
1 |
阀体 |
Valve body |
1 |
||
18 |
W-10-00008 |
1 |
螺钉 Z1/8″× 12 |
Screw |
2 |
||
19 |
Z30.4.12-14 |
1 |
阀套 |
Valve sleeve |
1 |
||
20 |
B-Q020710-00033 |
1 |
O 形密封圈 22×2.4 |
O-ring |
2 |
||
21 |
Z30.4.12-15 |
1 |
阀芯 |
Valve core |
1 |
||
22 |
Z30.4.12-5 |
1 |
固定螺钉 |
Screw |
1 |
||
23 |
B-Q020710-00029 |
1 |
O 形密封圈 20×2.4 |
O-ring |
6 |
||
24 |
Z30.4.12-16 |
1 |
弹簧 |
Spring |
1 |

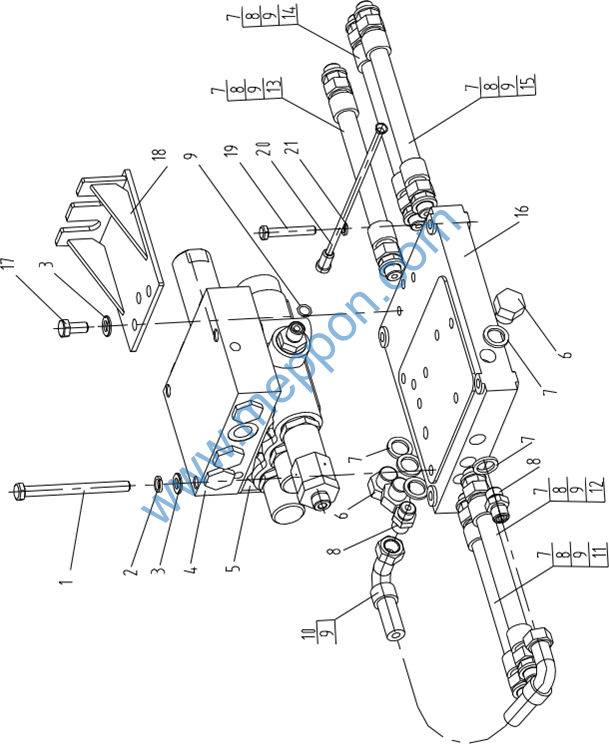

937.4.1 档位阀总成 Clutch Valve Ass’y
937.4.1 档位阀总成 Clutch Valve Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
B-G057820-00003 |
1 |
螺栓 M10×110 ZnD |
Bolt |
3 |
50512614- |
|
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
3 |
||
3 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
6 |
||
4 |
Z30.4.12A |
1 |
分配阀总成 |
Distributing valve ass’y |
1 |
||
5 |
Z30.4.13 |
1 |
档位阀总成 |
Clutch valve ass’y |
1 |
||
6 |
B-J010000-00003 |
1 |
螺塞 M16×1.5 |
Plug |
3 |
||
7 |
B-J010020-00004 |
1 |
垫圈 16 |
Washer |
15 |
||
8 |
Z50B.4.8B-1 |
1 |
接头 |
Joint |
12 |
||
9 |
B-Q020710-00008 |
1 |
O 形圈 11×1.9 |
O-ring |
13 |
||
10 |
937.4.1.1 |
1 |
胶管接头 |
Joint |
1 |
||
11 |
B-Q020750-00096 |
1 |
胶管接头 8 Ⅰ-470 |
Joint |
1 |
||
12 |
B-Q020750-00103 |
1 |
胶管接头 8 Ⅰ-600 |
Joint |
1 |
||
13 |
B-Q020750-00107 |
1 |
胶管接头 8 Ⅰ-800 |
Joint |
1 |
||
14 |
B-Q020750-00095 |
1 |
胶管接头 8 Ⅰ-400 |
Joint |
1 |
||
15 |
B-Q020750-00098 |
1 |
胶管接头 8 Ⅰ-500 |
Joint |
1 |
||
16 |
937.4.1-1 |
1 |
底板 |
Bottom plate |
1 |
||
17 |
B-G057830-00003 |
1 |
螺栓 M10X20ZnD |
Bolt |
3 |
||
18 |
Z50E.4F.1A.1 |
1 |
软轴支架 |
Frame |
1 |
||
19 |
B-G057820-00162 |
1 |
螺栓 M8×50 ZnD |
Bolt |
4 |
||
20 |
Z50B.4.12 |
1 |
档位压力表油管总成 |
Copper pipe |
1 |
||
21 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
