SINOMACH CHANGLIN 937 wheel loader parts catalog 07

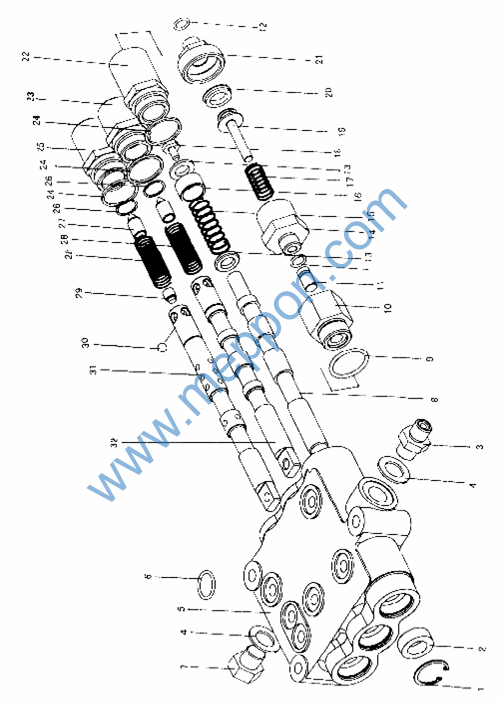

Z30.4.13 档位阀 Transmission control Valve
Z30.4.13 档位阀 Transmission control Valve
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
B-G00893A-00004 |
1 |
孔用弹簧挡圈 30 |
Snap ring |
3 |
50512614- |
|
2 |
B-G09877A-00019 |
1 |
骨架式橡胶油封FB18×30×10 |
Oil seal |
3 |
||
3 |
Z30.4.13-5 |
1 |
操纵压力表接头 |
Joint |
1 |
||
4 |
B-J010020-00005 |
1 |
垫圈 18 |
Washer |
2 |
||
5 |
Z30.4.13-1 |
1 |
档位阀体 |
Valve body |
1 |
||
6 |
B-Q020710-00033 |
1 |
O 形密封圈 20×2.4 |
O-ring |
6 |
||
7 |
B-J010000-00005 |
1 |
螺塞 M18×1.5 |
Plug |
1 |
||
8 |
Z30.4.13-4 |
1 |
制动制载阀杆 |
Valve stem |
1 |
||
9 |
B-Q020710-00047 |
1 |
O 形密封圈 30×3.1 |
O-ring |
1 |
||
10 |
Z30.4.13-12 |
1 |
柱塞套 |
Plunger sleeve |
1 |
||
11 |
Z30.4.13-13 |
1 |
柱塞 |
Plunger |
1 |
||
12 |
B-Q020710-00008 |
1 |
O 形密封圈 11×1.9 |
O-ring |
3 |
||
13 |
Z30.4.13-10 |
1 |
垫圈 |
Washer |
2 |
||
14 |
Z30.4.13-15 |
1 |
活动杆导套 |
Guide bushing |
1 |
||
15 |
Z30.4.13-9 |
1 |
制动杆始复弹簧 |
Spring |
1 |
||
16 |
Z30.4.13-8 |
1 |
限位套 |
Limit sleeve |
1 |
||
17 |
Z30.4.13-16 |
1 |
活塞杆回位弹簧 |
Retraction spring |
1 |
||
18 |
Z30.4.13-11 |
1 |
螺钉 |
Screw |
1 |
||
19 |
Z30.4.13-14 |
1 |
活塞杆 |
Piston rod |
1 |
||
20 |
Z30.4.13-17 |
1 |
橡皮碗 |
Rubber cup |
1 |
||
21 |
Z30.4.13-18 |
1 |
进气联接盖 |
Cover |
1 |
||
22 |
Z30.4.13-7 |
1 |
制动杆联接套 |
Sleeve |
1 |
||
23 |
Z30.4.13-19 |
1 |
方向杆档位体 |
Sleeve |
1 |
||
24 |
Z30.4.13-6 |
1 |
垫圈 |
Washer |
3 |
||
25 |
Z30.4.13-23 |
1 |
档位杆体 |
Sleeve |
1 |
||
26 |
Z30.4.13-22 |
1 |
挡圈 |
Snap ring |
2 |
||
27 |
Z30.4.13-21 |
1 |
钢球限位锥体 |
Limit cone |
2 |
||
28 |
Z30.4.13-20 |
1 1 |
档位弹簧 内六角圆柱端紧定螺钉M10× |
Spring |
2 |
||
29 |
B-G000790-00001 |
12 |
Screw |
1 |
|||
30 |
B-G003080-00002 |
1 |
钢球 8 |
Ball |
8 |
||
31 |
Z30.4.13-2 |
1 |
档位阀杆 |
Valve stem |
1 |
||
32 |
Z30.4.13-3 |
1 |
方向阀杆 |
Valve stem |
1 |

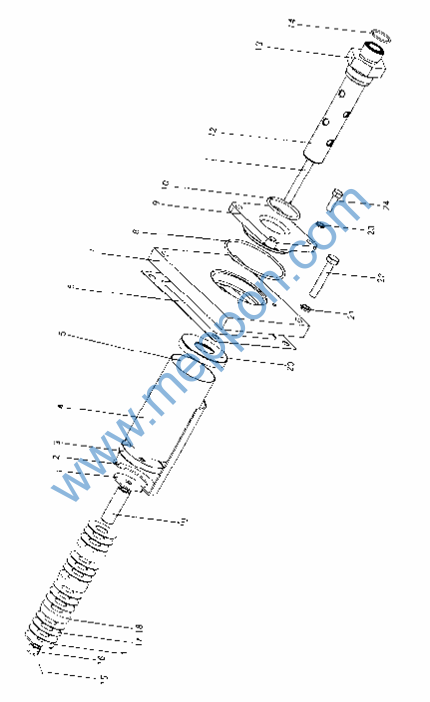

Z30.4.21 滤清器总成 Filter Ass’y
Z30.4.21 滤清器总成 Filter Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
Z30.4.21-12 |
1 |
铝垫 |
Al-pad |
2 |
50512614- |
|
2 |
Z30.4.21.1 |
1 |
滤清器罩 |
Filter boot |
1 |
||
3 |
Z30.4.21-3 |
1 |
滤清器罩下端盖 |
Cover |
1 |
||
4 |
Z30.4.21-11 |
1 |
滤网 |
Screen |
1 |
||
5 |
Z30.4.21-10 |
1 |
滤清器骨架 |
Skeleton |
1 |
||
6 |
Z30.4.21-6 |
1 |
垫 |
Pad |
1 |
||
7 |
Z30.4.21-7 |
1 |
盖板 |
Cover |
1 |
||
8 |
B-Q020710-00104 |
1 |
O 形圈 90×3.1 |
O-ring |
1 |
||
9 |
Z30.4.21-8 |
1 |
法兰盘 |
Flange |
1 |
||
10 |
B-Q020710-00070 |
1 |
O 形圈 45×3.5 |
O-ring |
1 |
||
11 |
Z30.4.21-2 |
1 |
联接螺杆 |
Screw |
1 |
||
12 |
Z30.4.21-4 |
1 |
油管 |
Tube |
1 |
||
13 |
Z30.4.21-9 |
1 |
接头 |
Joint |
1 |
||
14 |
B-Q020710-00042 |
1 |
O 形圈 25×2.4 |
O-ring |
1 |
||
15 |
B-G000910-00023 |
1 |
销 2×36 |
Cotter pin |
1 |
||
16 |
B-G061780-00002 |
1 |
螺母 M10 ZnD |
Nut |
1 |
||
17 |
Z30.14.8.3-3 |
1 |
隔垫 |
Spacer |
15 |
||
18 |
Z30.14.8.3-2 |
1 |
永磁铁 |
Magnet |
4 |
||
19 |
Z30.4.21-1 |
1 |
铝管 |
Al-pipe |
1 |
||
20 |
Z30.4.21-5 |
1 |
滤清器上端盖 |
Cover |
1 |
||
21 |
B-J010020-00001 |
1 |
垫圈 10 |
Washer |
4 |
||
22 |
B-G057830-00012 |
1 |
螺栓 M10×35 ZnD |
Bolt |
4 |
||
23 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
||
24 |
B-G057830-00143 |
1 |
螺栓 M8×25 ZnD |
Bolt |
4 |

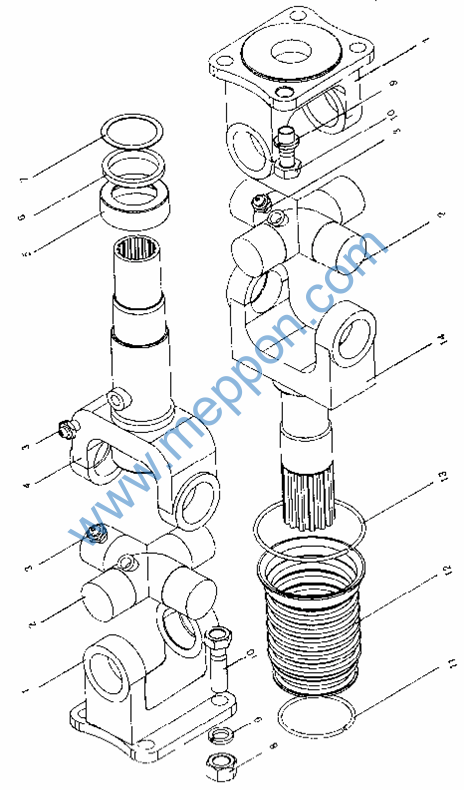

Z30E.5 前传动轴( Ⅰ ) Front Drive Shaft ( Ⅰ )
Z30E.5 前传动轴( Ⅰ ) Front Drive Shaft ( Ⅰ )
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.3B-2 |
突缘叉 |
Flange fork |
2 |
|||
2 |
W-04-00012 |
十字轴总成 Cross shaft ass’y |
2 |
||||
3 |
B-J07940A-00001 |
油杯 M10×1 Grease cup |
3 |
||||
4 |
Z30A.5.1.1 |
滑动叉总成 Slide fork ass’y |
1 |
||||
5 |
W-04-00017 |
套管叉油封盖 |
Cover |
1 |
|||
6 |
W-04-00025 |
油封 |
Oil seal |
1 |
|||
7 |
W-04-00023 |
油封垫片 |
Spacer |
1 |
|||
8 |
B-G008890-00005 |
螺母 M14×1.5ZnD Nut |
4 |
||||
9 |
B-G000930-00005 |
垫圈 14 |
Washer |
8 |
|||
10 |
B-G057860-00019 |
螺母 M14×1.5×45 ZnD Bolt |
1 |
||||
11 |
W-04-00021 |
小卡环 |
Clip ring |
1 |
|||
12 |
W-04-00008 |
花键护套 |
Sleeve |
1 |
|||
13 |
W-04-00002 |
大卡环 |
Big ring |
1 |
|||
14 |
Z30E.5.1.1 |
花键轴叉 |
Spline fork |
1 |
